Главный Выключатель Круиз-Контроля -- Установка |
| 1. УСТАНОВИТЕ ГЛАВНЫЙ ВЫКЛЮЧАТЕЛЬ КРУИЗ-КОНТРОЛЯ |

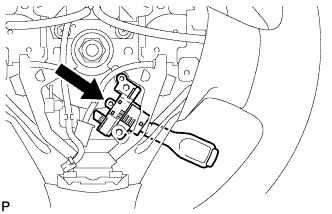

Установите выключатель, как показано на рисунке.
 |

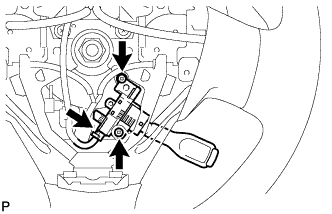

Вверните 2 винта.
- Момент затяжки:
- 2,4 Н*м{24 кгс*см, 21 фунт-сила-дюймов}
 |
Подсоедините разъем.
| 2. УСТАНОВИТЕ НАКЛАДКУ РУЛЕВОГО КОЛЕСА (для моделей производства TMUK, TMMT) |
Убедитесь, что замок зажигания установлен в положение OFF (ВЫКЛ).
Убедитесь, что отрицательный (-) вывод аккумуляторной батареи отсоединен.
- ПРЕДОСТЕРЕЖЕНИЕ:
- После отсоединения провода подождите 90 с, чтобы исключить развертывание подушки безопасности
Придерживайте накладку рулевого колеса одной рукой, как показано на рисунке.
 |
Подсоедините разъем подушки безопасности к накладке рулевого колеса.
- ПРИМЕЧАНИЕ:
- При разъединении разъема подушки безопасности будьте осторожны, чтобы не повредить жгут проводов подушки безопасности.
 |
Подсоедините разъем звукового сигнала к накладке рулевого колеса.
Совместите 2 выемки на накладке рулевого колеса с 2 выступами на рулевом колесе и установите накладку на рулевое колесо.
- ПРИМЕЧАНИЕ:
- Накладку невозможно установить на рулевое колесо, если выемки на накладке не совмещены с выступами на рулевом колесе.
 |
Проверьте, что канавка по окружности винта "TORX" вошла в корпус с резьбой.
Затяните 2 винта "TORX" с помощью торцевого ключа "TORX" (T30).
- Момент затяжки:
- 8,8 Н*м{90 кгс*см, 78 фунт-сила-дюймов}
| 3. УСТАНОВИТЕ НАКЛАДКУ РУЛЕВОГО КОЛЕСА (для моделей производства TMC) |
Убедитесь, что замок зажигания установлен в положение OFF (ВЫКЛ).
Убедитесь, что отрицательный (-) вывод аккумуляторной батареи отсоединен.
- ПРЕДОСТЕРЕЖЕНИЕ:
- После отсоединения провода подождите 90 с, чтобы исключить развертывание подушки безопасности
Придерживайте накладку рулевого колеса одной рукой, как показано на рисунке.
 |
Подсоедините разъем подушки безопасности к накладке рулевого колеса.
- ПРИМЕЧАНИЕ:
- При разъединении разъема подушки безопасности будьте осторожны, чтобы не повредить жгут проводов подушки безопасности.
 |
Подсоедините разъем звукового сигнала к накладке рулевого колеса.
Проверьте, что канавка по окружности винта "TORX" вошла в корпус с резьбой, и поместите накладку рулевого колеса на рулевое колесо.
Затяните 2 винта "TORX" с помощью торцевого ключа "TORX" (T30).
- Момент затяжки:
- 8,8 Н*м{90 кгс*см, 78 фунт-сила-дюймов}
| 4. УСТАНОВИТЕ НИЖНЮЮ КРЫШКУ РУЛЕВОГО КОЛЕСА № 3 (для моделей производства TMC) |
Установите нижнюю крышку рулевого колеса № 3 и закрепите ее захватом.
 |
| 5. УСТАНОВИТЕ НИЖНЮЮ КРЫШКУ РУЛЕВОГО КОЛЕСА № 2 (для моделей производства TMC) |
Установите нижнюю крышку рулевого колеса № 2 и закрепите ее захватом.
 |
| 6. ПОДСОЕДИНИТЕ ПРОВОД К ОТРИЦАТЕЛЬНОМУ ВЫВОДУ АККУМУЛЯТОРНОЙ БАТАРЕИ |
| 7. ПРОВЕРЬТЕ НАКЛАДКУ РУЛЕВОГО КОЛЕСА (для моделей производства TMC) |
Не снимая с автомобиля накладку рулевого колеса, проведите осмотр. При обнаружении каких-либо из перечисленных ниже неполадок замените накладку рулевого колеса на новую:
- Порезы, микротрещины или заметное изменение цвета поверхности и пазов накладки рулевого колеса.
- Порезы, микротрещины или заметное изменение цвета поверхности и пазов накладки рулевого колеса.
Убедитесь, что звуковой сигнал работает.
- УКАЗАНИЕ:
- Если звуковой сигнал не работает, проверьте систему звукового сигнала (Нажмите здесь).
| 8. ПРОВЕРЬТЕ НАКЛАДКУ РУЛЕВОГО КОЛЕСА (для моделей производства TMUK, TMMT) |
Не снимая с автомобиля накладку рулевого колеса, проведите осмотр. При обнаружении каких-либо из перечисленных ниже неполадок замените накладку рулевого колеса на новую:
- Порезы, микротрещины или заметное изменение цвета поверхности и пазов накладки рулевого колеса.
- Порезы, микротрещины или заметное изменение цвета поверхности и пазов накладки рулевого колеса.
Убедитесь, что звуковой сигнал работает.
- УКАЗАНИЕ:
- Если звуковой сигнал не работает, проверьте систему звукового сигнала (Нажмите здесь).
| 9. ПРОВЕРЬТЕ КОНТРОЛЬНУЮ ЛАМПУ АВАРИЙНОГО СОСТОЯНИЯ SRS (для моделей производства TMC) |
| 10. ПРОВЕРЬТЕ КОНТРОЛЬНУЮ ЛАМПУ АВАРИЙНОГО СОСТОЯНИЯ SRS (для моделей производства TMUK, TMMT) |
