СИСТЕМА ПЕРЕДАЧИ ДАННЫХ CAN - Проверьте шину CAN


ОПИСАНИЕ

Если выводится какой-либо код DTC, связанный с обменом данных по CAN, в первую очередь измерьте сопротивление между контактами DLC3, чтобы определить неисправный участок, а затем проверьте, нет ли короткого замыкания в шине CAN, на +B или на GND.

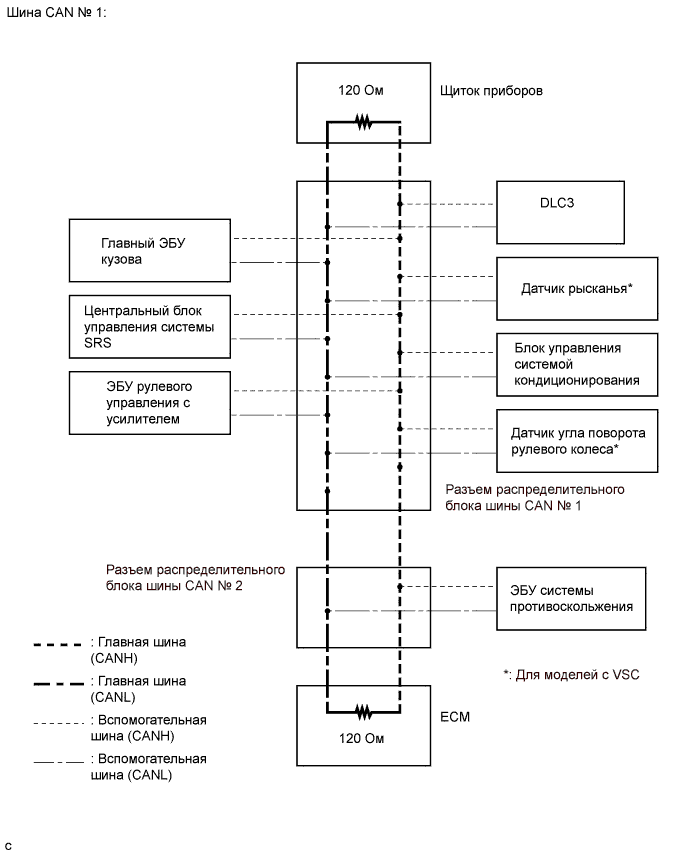

СХЕМА СОЕДИНЕНИЙ


COROLLA, AURIS. ZZE150 ZRE151,152 NDE150.Передача Данных Can.Система Передачи Данных Can.Система Передачи Данных Can Проверьте Шину Can


ПОСЛЕДОВАТЕЛЬНОСТЬ ПРОВЕРКИ

ПРИМЕЧАНИЕ:
  1. Выключите зажигание перед измерением сопротивления главной и вспомогательной шин CAN.
  2. После выключения зажигания убедитесь, что система оповещения о ключе, оставленном в замке зажигания, и система оповещения о невыключенном освещении не активированы.
  3. Перед измерением сопротивления оставьте автомобиль на 1 минуту "как он есть", не трогая замок зажигания, другие переключатели и двери. Если необходимо открыть двери для проверки разъемов, откройте двери и не закрывайте их.
УКАЗАНИЕ:
  1. Управление замком зажигания, любыми выключателями, связанными с дверными защелками ЭБУ и датчиками, обмен данными с которыми осуществляется посредством сети CAN, приводит к колебанию сопротивления.
  2. Если DTC регистрируется при непродолжительном движении на автомобиле даже после удаления кодов DTC, неисправность может возникать вследствие вибрации автомобиля. В подобных случаях необходимо пошевелить разъемы ЭБУ или жгутов проводов во время проверки, чтобы установить причину неисправности.
1.ПРОВЕРЬТЕ ШИНУ CAN (ГЛАВНУЮ ШИНУ НА ОБРЫВ, ШИНЫ CAN НА КОРОТКОЕ ЗАМЫКАНИЕ)


    COROLLA, AURIS. ZZE150 ZRE151,152 NDE150.Передача Данных Can.Система Передачи Данных Can.Система Передачи Данных Can Проверьте Шину Can

  1. Выключите зажигание.

  1. Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.

    Номинальное сопротивление:
    Контакты для подключения диагностического прибора
    		Режим
    		Результат
    		Следующий шаг
    E11-6 (CANH) - E11-14 (CANL)
    		Замок зажигания в положении OFF (ВЫКЛ)
    		54–69 Ом
    		А
    E11-6 (CANH) - E11-14 (CANL)
    		Замок зажигания в положении OFF (ВЫКЛ)
    		69 Ом или более
    		B
    E11-6 (CANH) - E11-14 (CANL)
    		Замок зажигания в положении OFF (ВЫКЛ)
    		Менее 54 Ом
    		C


B
ПРОВЕРЬТЕ ГЛАВНУЮ ШИНУ CAN НА ОБРЫВ (Нажмите здесь)

C
ПРОВЕРЬТЕ ШИНЫ CAN НА КОРОТКОЕ ЗАМЫКАНИЕ (Нажмите здесь)
А


2.ПРОВЕРЬТЕ ШИНУ CAN НА КОРОТКОЕ ЗАМЫКАНИЕ С B+


    COROLLA, AURIS. ZZE150 ZRE151,152 NDE150.Передача Данных Can.Система Передачи Данных Can.Система Передачи Данных Can Проверьте Шину Can

  1. Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.

    Номинальное сопротивление:
    Контакты для подключения диагностического прибора
    		Режим
    		Заданные условия
    E11-6 (CANH) - E11-16 (BAT)
    		Замок зажигания в положении OFF (ВЫКЛ)
    		6 кОм или более
    E11-14 (CANL) - E11-16 (BAT)
    		Замок зажигания в положении OFF (ВЫКЛ)
    		6 кОм или более


NG
ПРОВЕРЬТЕ ШИНУ CAN НА КОРОТКОЕ ЗАМЫКАНИЕ НА +B (Нажмите здесь)
OK


3.ПРОВЕРЬТЕ ШИНУ CAN НА КОРОТКОЕ ЗАМЫКАНИЕ С GND


    COROLLA, AURIS. ZZE150 ZRE151,152 NDE150.Передача Данных Can.Система Передачи Данных Can.Система Передачи Данных Can Проверьте Шину Can

  1. Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.

    Номинальное сопротивление:
    Контакты для подключения диагностического прибора
    		Режим
    		Заданные условия
    E11-6 (CANH) - E11-4 (CG)
    		Замок зажигания в положении OFF (ВЫКЛ)
    		200 Ом или более
    E11-14 (CANL) - E11-4 (CG)
    		Замок зажигания в положении OFF (ВЫКЛ)
    		200 Ом или более


NG
ПРОВЕРЬТЕ ШИНУ CAN НА КОРОТКОЕ ЗАМЫКАНИЕ НА GND (Нажмите здесь)
OK

ПЕРЕЙДИТЕ К РАЗДЕЛУ "ПРОЦЕДУРА ПОИСКА НЕИСПРАВНОСТЕЙ" (Нажмите здесь)
