Переднее Сиденье В Сборе (Изготовитель – Tmmт) Повторная Сборка. Corolla ZZE150

Закрепите правый нижний защитный щиток подушки переднего сиденья винтом.

Закрепите левый нижний защитный щиток подушки переднего сиденья винтом.

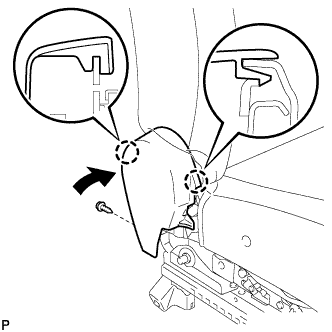

Установите правую внутреннюю крышку регулятора наклона и закрепите ее винтом.

Введите в зацепление направляющую.

Установите правую внутреннюю крышку регулятора наклона и закрепите ее винтом.

Введите в зацепление 2 направляющие.

Установите правую внутреннюю крышку регулятора наклона и закрепите ее винтом.

Установите левую внутреннюю крышку регулятора наклона и закрепите ее винтом.

Введите в зацепление направляющую.

Установите левую внутреннюю крышку регулятора наклона и закрепите ее винтом.

Введите в зацепление 2 направляющие.

Установите левую внутреннюю крышку регулятора наклона и закрепите ее винтом.

С помощью закрепочного пистолета и 4 новых скрепок закрепите подогреватель спинки переднего сиденья в сборе по краю обивки сиденья.

Установите обивку спинки раздельного переднего сиденья и закрепите ее 8 новыми витковыми пружинами, используя щипцы для витковых пружин.

ПРИМЕЧАНИЕ:

1. Соблюдайте осторожность, чтобы не повредить обивку.

2. При установке витковых пружин постарайтесь минимизировать образование складок.

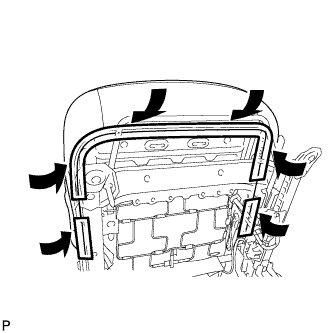

Временно закрепите обивку спинки переднего сиденья с подушкой на раме переднего сиденья в сборе с регулятором.

Введите в зацепление 4 захвата и установите 2 держателя подголовника переднего сиденья.

Для моделей с боковой подушкой безопасности переднего сиденья:
Установите держатель обивки спинки сиденья и закрепите его гайкой.

Момент затяжки:

5,0 Н*м{51 кгс*см, 44 фунт-сила-дюймов}

ПРИМЕЧАНИЕ:

1. На автомобилях, оснащенных боковыми подушками безопасности, необходимо правильно устанавливать обивку спинки сиденья, иначе эти подушки могут не сработать надлежащим образом.

2. После установки держателя убедитесь, что ремень не перекручен.

3. Закрепляйте держатель надежно.

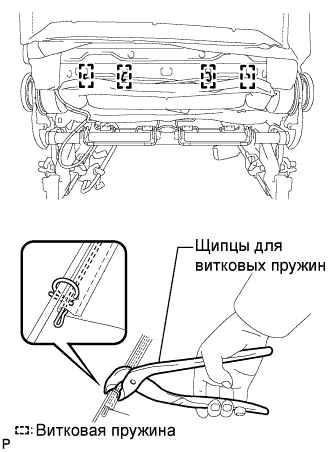

С помощью щипцов для витковых пружин установите 4 новые витковые пружины.

ПРИМЕЧАНИЕ:

1. Соблюдайте осторожность, чтобы не повредить обивку.

2. При установке витковых пружин постарайтесь минимизировать образование складок.

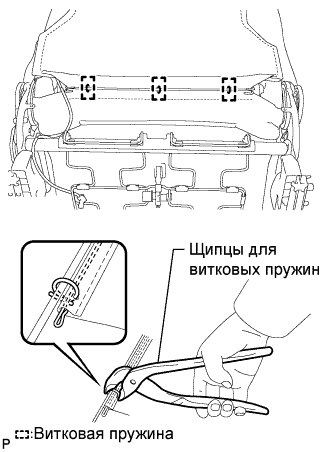

С помощью щипцов для витковых пружин установите 3 новые витковые пружины.

ПРИМЕЧАНИЕ:

1. Соблюдайте осторожность, чтобы не повредить обивку.

2. При установке витковых пружин постарайтесь минимизировать образование складок.

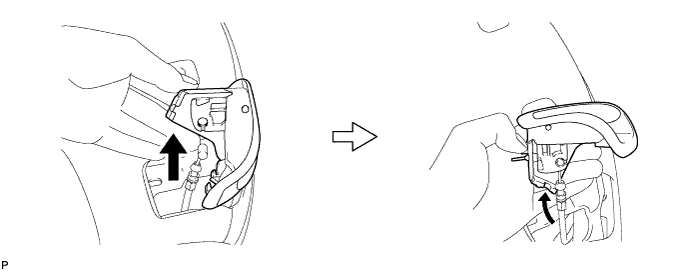

Временно установите рычаг дистанционного управления наклоном в сборе, как показано на рисунке.

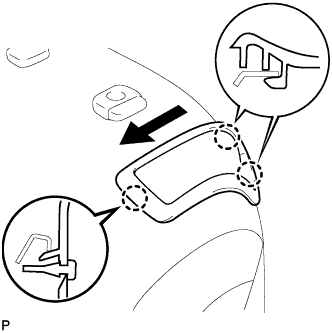

Сдвиньте рычаг дистанционного управления наклоном в сборе в направлении, указанном на рисунке стрелкой, чтобы ввести в зацепление 3 захвата.

Поднимите рычаг рычага дистанционного упрвления наклоном в сборе и закрепите рычаг дистанционного управления наклоном в сборе винтом.

С помощью закрепочного пистолета и 8 новых скрепок закрепите подогреватель подушки переднего сиденья в сборе по краю обивки сиденья.

С помощью щипцов для витковых пружин закрепите обивку подушки раздельного переднего сиденья 12 новыми витковыми пружинами.

ПРИМЕЧАНИЕ:

1. Соблюдайте осторожность, чтобы не повредить обивку.

2. При установке витковых пружин постарайтесь минимизировать образование складок.


Временно закрепите обивку подушки переднего сиденья с подушкой на раме переднего сиденья в сборе с регулятором.

Введите в зацепление крепления.

Для моделей с системой подогрева сидений:

1. Подсоедините разъем.








2. Введите в зацепление 3 зажима.


Со стороны переднего пассажира:
Подсоедините датчик присутствия пассажира и предупреждения о непристегнутом ремне безопасности.

Введите в зацепление крепления.

Установите 2 фиксатора.

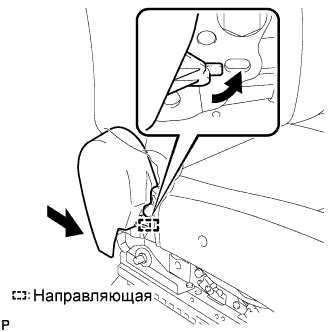

Вставьте направляющую и временно установите внутренний защитный щиток подушки переднего сиденья.

Освободите 2 захвата, как показано на рисунке.

Установите внутренний защитный щиток подушки переднего сиденья и закрепите его винтом.

Установите замок ремня безопасности переднего сиденья в сборе и закрепите его гайкой.

Момент затяжки:

41 Н*м{420 кгс*см, 30 фунт-сила-футов}

ПРИМЕЧАНИЕ:

Не допускайте, чтобы крепление замка ремня безопасности накладывалось на выступающую часть регулятора сиденья.

Подсоедините все разъемы и зажимы.

Введите в зацепление 2 направляющие.

Введите в зацепление захват и установите защитный щиток подушки переднего сиденья.

Вверните 2 винта.

Установите ручку регулировки положения по вертикали и закрепите ее 2 винтами.

Введите в зацепление 3 захвата и установите крышку регулятора положения по вертикали.

Зацепите захват и установите ручку отпускания регулятора наклона.
