Переднее Сиденье В Сборе (Изготовитель – Tmuk) Повторная Сборка. Corolla ZZE150

Вверните винт и установите левый нижний защитный щиток подушки переднего сиденья.

Вверните винт и установите правый нижний защитный щиток подушки переднего сиденья.

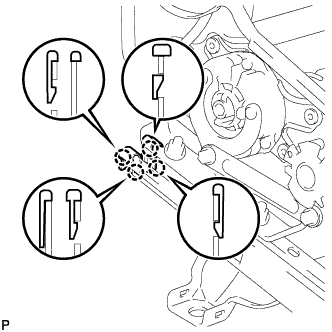

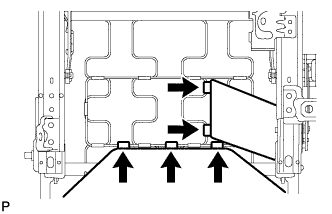

Введите в зацепление 4 захвата и установите правый щиток верхней направляющей сиденья.

Введите в зацепление 4 захвата и установите левый щиток верхней направляющей сиденья.

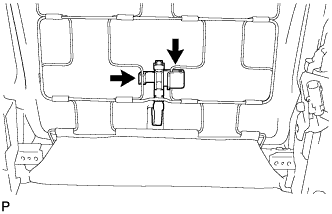

С помощью закрепочного пистолета и 4 новых скрепок закрепите подогреватель спинки переднего сиденья в сборе по краю обивки сиденья.

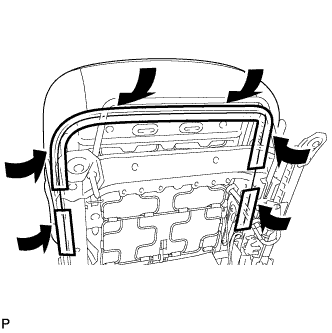

Установите обивку спинки раздельного переднего сиденья и закрепите ее 8 новыми витковыми пружинами, используя щипцы для витковых пружин.

ПРИМЕЧАНИЕ:

1. Соблюдайте осторожность, чтобы не повредить обивку.

2. При установке витковых пружин постарайтесь минимизировать образование складок.

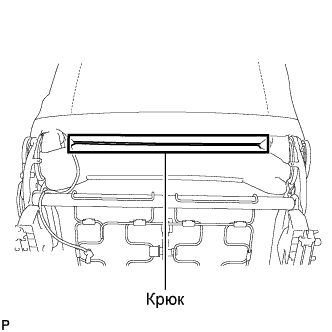

Временно закрепите обивку спинки переднего сиденья с подушкой на раме переднего сиденья в сборе с регулятором.

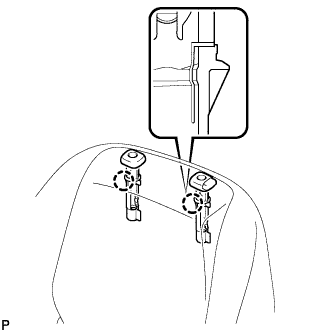

Введите в зацепление 2 захвата и установите 2 держателя подголовника переднего сиденья.

Для моделей с боковой подушкой безопасности переднего сиденья:

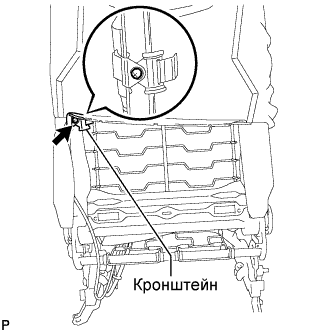

Установите держатель обивки спинки переднего сиденья и закрепите его винтом.

Момент затяжки:

6,0 Н*м{61 кгс*см, 53 фунт-сила-дюймов}

ПРИМЕЧАНИЕ:

1. На автомобилях, оснащенных боковыми подушками безопасности, необходимо правильно устанавливать обивку спинки сиденья, иначе эти подушки могут не сработать надлежащим образом.

2. После установки держателя убедитесь, что ремень не перекручен.

3. Закрепляйте держатель надежно.


С помощью закрепочного пистолета и 8 новых скрепок закрепите подогреватель подушки переднего сиденья в сборе по краю обивки сиденья.

Введите в зацепление 9 захватов и установите обивку подушки раздельного переднего сиденья.

ПРИМЕЧАНИЕ:

Соблюдайте осторожность, чтобы не повредить обивку.

Временно закрепите обивку подушки переднего сиденья с подушкой на раме переднего сиденья в сборе с регулятором.

Установите крепление.

Введите в зацепление крепления.

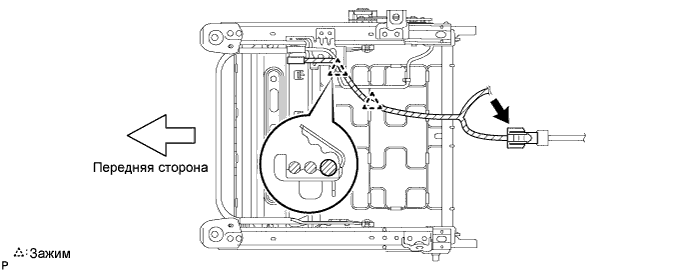

Для моделей с системой подогрева сидений:

1. Подсоедините разъем.








2. Введите в зацепление 2 зажима.


Со стороны переднего пассажира:
Подсоедините датчик присутствия пассажира и предупреждения о непристегнутом ремне безопасности.

Введите в зацепление крепления.

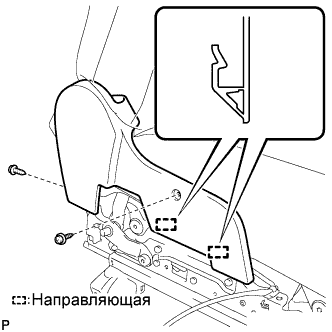

Введите в зацепление 2 направляющие.

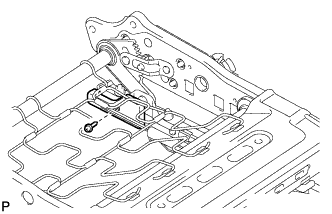

Установите внутренний защитный щиток подушки переднего сиденья и закрепите его 2 винтами.

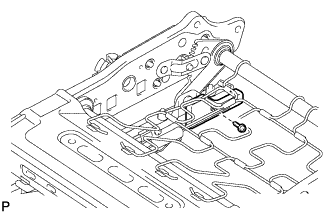

Установите замок ремня безопасности переднего сиденья в сборе и закрепите его гайкой.

Момент затяжки:

41 Н*м{420 кгс*см, 30 фунт-сила-футов}

ПРИМЕЧАНИЕ:

Не допускайте, чтобы крепление замка ремня безопасности накладывалось на выступающую часть регулятора сиденья.

Подсоедините все разъемы и зажимы.

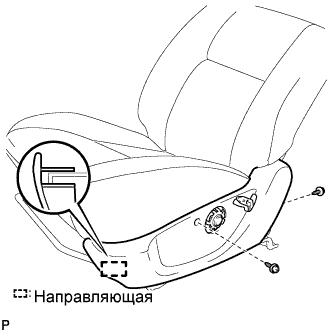

Введите в зацепление направляющую.

Установите защитный щиток подушки переднего сиденья и закрепите его 2 винтами.

Установите ручку регулировки положения по вертикали и закрепите ее 2 винтами.

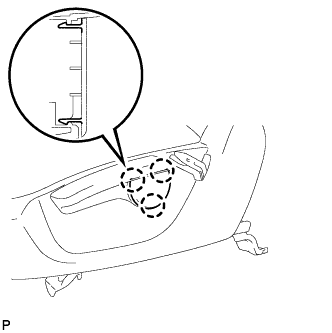

Введите в зацепление 3 захвата и установите крышку регулятора положения по вертикали.

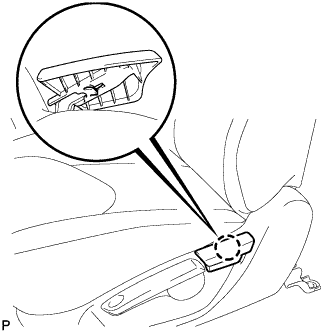

Зацепите захват и установите ручку отпускания регулятора наклона.
