СНИМИТЕ ПОДОГРЕВАТЕЛЬ ПОДУШКИ ПЕРЕДНЕГО СИДЕНЬЯ В СБОРЕ (для моделей с системой подогрева сидений)
СНИМИТЕ ПОДОГРЕВАТЕЛЬ СПИНКИ ПЕРЕДНЕГО СИДЕНЬЯ В СБОРЕ (для моделей с системой подогрева сидений)
СНИМИТЕ ЛЕВУЮ ВНУТРЕННЮЮ КРЫШКУ РЕГУЛЯТОРА НАКЛОНА (для 5-дверных моделей с кузовом типа "хэтчбэк")
СНИМИТЕ ЛЕВУЮ ВНУТРЕННЮЮ КРЫШКУ РЕГУЛЯТОРА НАКЛОНА (для 3-дверных моделей с кузовом типа "хэтчбэк")
СНИМИТЕ ПРАВУЮ ВНУТРЕННЮЮ КРЫШКУ РЕГУЛЯТОРА НАКЛОНА (для 5-дверных моделей с кузовом типа "хэтчбэк")
СНИМИТЕ ПРАВУЮ ВНУТРЕННЮЮ КРЫШКУ РЕГУЛЯТОРА НАКЛОНА (для 3-дверных моделей с кузовом типа "хэтчбэк")
СНИМИТЕ ЛЕВЫЙ НИЖНИЙ ЗАЩИТНЫЙ ЩИТОК ПОДУШКИ ПЕРЕДНЕГО СИДЕНЬЯ
СНИМИТЕ ПРАВЫЙ НИЖНИЙ ЗАЩИТНЫЙ ЩИТОК ПОДУШКИ ПЕРЕДНЕГО СИДЕНЬЯ
Переднее Сиденье В Сборе (Изготовитель – Tmmт) -- Разборка |
- ПРЕДОСТЕРЕЖЕНИЕ:
- Работайте в защитных перчатках. Будьте осторожны, не порежьтесь об острые кромки рамы сиденья (с регулятором).
- УКАЗАНИЕ:
- Порядок выполнения работ для правой и левой сторон одинаков.
- Ниже рассмотрен порядок выполнения работ для левой стороны.
| 1. СНИМИТЕ РУЧКУ ОТПУСКАНИЯ РЕГУЛЯТОРА НАКЛОНА |

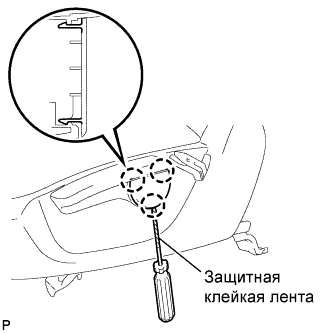

С помощью отвертки, обернутой лентой, освободите захват и снимите ручку отпускания регулятора наклона.
 |
| 2. СНИМИТЕ КРЫШКУ РЕГУЛЯТОРА ПОЛОЖЕНИЯ ПО ВЕРТИКАЛИ |
С помощью отвертки, обернутой лентой, освободите 3 захвата и снимите крышку регулятора положения по вертикали.
 |
| 3. СНИМИТЕ РУЧКУ РЕГУЛИРОВКИ ПОЛОЖЕНИЯ ПО ВЕРТИКАЛИ |
Выверните 2 винта и снимите ручку регулировки положения по вертикали.
 |
| 4. СНИМИТЕ ЗАЩИТНЫЙ ЩИТОК ПОДУШКИ ПЕРЕДНЕГО СИДЕНЬЯ |
Выверните 2 винта.
 |
Освободите захват.
Освободите 2 направляющие и снимите защитный щиток подушки переднего сиденья.
| 5. СНИМИТЕ ЗАМОК РЕМНЯ БЕЗОПАСНОСТИ ПЕРЕДНЕГО СИДЕНЬЯ В СБОРЕ |
Отсоедините все разъемы и зажимы.
Отверните гайку и снимите замок ремня безопасности переднего сиденья в сборе.
 |
| 6. СНИМИТЕ ВНУТРЕННИЙ ЗАЩИТНЫЙ ЩИТОК ПОДУШКИ ПЕРЕДНЕГО СИДЕНЬЯ |
Выверните винт.
 |

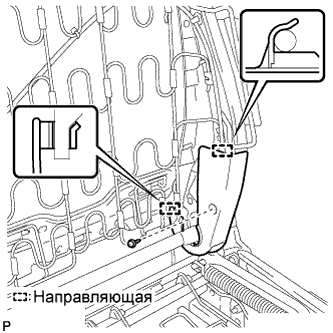

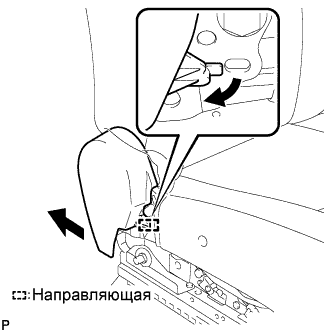

Освободите 2 захвата, как показано на рисунке.
Отсоедините направляющую и снимите внутренний защитный щиток подушки переднего сиденья, как показано на рисунке.
 |
| 7. СНИМИТЕ ОБИВКУ ПОДУШКИ ПЕРЕДНЕГО СИДЕНЬЯ ВМЕСТЕ С ПОДУШКОЙ |
Снимите 2 фиксатора.
 |
Снимите крепления.
Со стороны переднего пассажира:
Отсоедините датчик присутствия пассажира и предупреждения о непристегнутом ремне безопасности.
 |

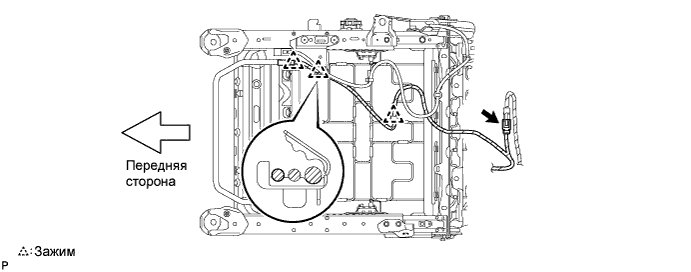

Для моделей с системой подогрева сидений:
Расцепите 3 зажима.
Отсоедините разъем.
Освободите крепления и снимите обивку подушки раздельного переднего сиденья вместе с подушкой.
 |
| 8. СНИМИТЕ ОБИВКУ ПОДУШКИ РАЗДЕЛЬНОГО ПЕРЕДНЕГО СИДЕНЬЯ |
Снимите 12 витковых пружин и обивку подушки раздельного переднего сиденья.
 |
| 9. СНИМИТЕ ПОДОГРЕВАТЕЛЬ ПОДУШКИ ПЕРЕДНЕГО СИДЕНЬЯ В СБОРЕ (для моделей с системой подогрева сидений) |
Снимите 8 скрепок и подогреватель подушки переднего сиденья в сборе.
 |

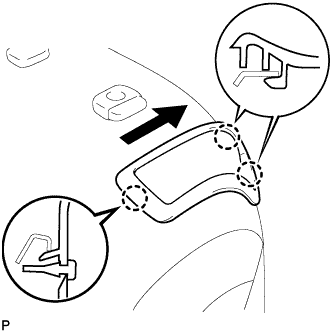

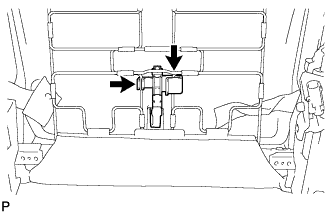

| 10. СНИМИТЕ РЫЧАГ ДИСТАНЦИОННОГО УПРАВЛЕНИЯ НАКЛОНОМ В СБОРЕ (для 3-дверных моделей с кузовом типа "хэтчбэк") |

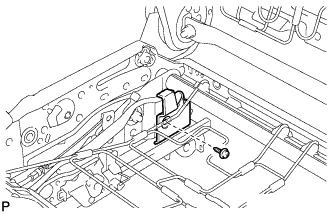

Поднимите рычаг рычага дистанционного упрвления наклоном в сборе и выверните винт.
 |
Сдвиньте рычаг дистанционного управления наклоном в сборе в направлении, указанном на рисунке стрелкой, чтобы освободить 3 захвата.
 |

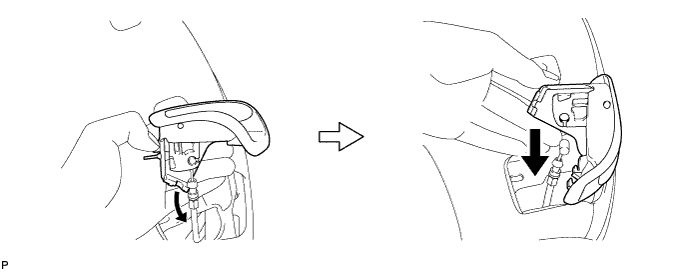

Снимите рычаг дистанционного управления наклоном в сборе, как показано на рисунке.
| 11. СНИМИТЕ ОБИВКУ СПИНКИ ПЕРЕДНЕГО СИДЕНЬЯ С ПОДУШКОЙ |
Снимите 3 витковые пружины.
 |
Снимите 4 витковые пружины.
 |
Для моделей с боковой подушкой безопасности переднего сиденья:
Отогните обивку спинки раздельного переднего сиденья, отверните гайку и отсоедините держатель обивки спинки правого переднего раздельного сиденья.
 |
Освободите 4 захвата и снимите 2 держателя подголовника переднего сиденья.
 |
Снимите обивку спинки раздельного переднего сиденья вместе с подушкой с рамы переднего сиденья в сборе с регулятором.
| 12. СНИМИТЕ ОБИВКУ СПИНКИ РАЗДЕЛЬНОГО ПЕРЕДНЕГО СИДЕНЬЯ |
Снимите 8 витковых пружин и обивку спинки раздельного переднего сиденья.
 |
| 13. СНИМИТЕ ПОДОГРЕВАТЕЛЬ СПИНКИ ПЕРЕДНЕГО СИДЕНЬЯ В СБОРЕ (для моделей с системой подогрева сидений) |
Снимите 4 скрепки и подогреватель спинки переднего сиденья в сборе.
 |

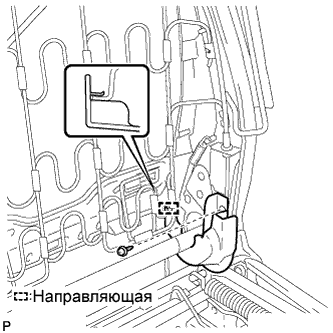

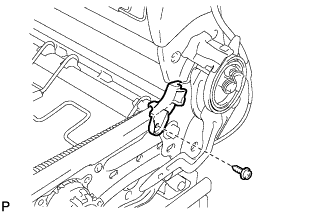

| 14. СНИМИТЕ ЛЕВУЮ ВНУТРЕННЮЮ КРЫШКУ РЕГУЛЯТОРА НАКЛОНА (для 5-дверных моделей с кузовом типа "хэтчбэк") |
Выверните винт.
 |
Освободите направляющую и снимите левую внутреннюю крышку регулятора наклона.

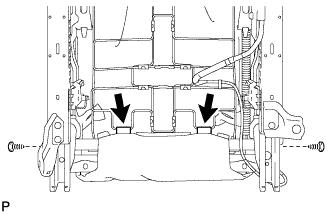

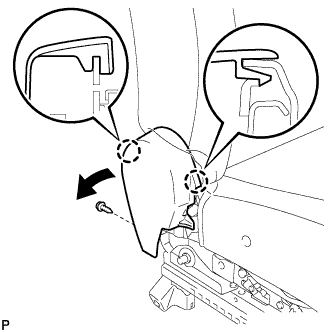

| 15. СНИМИТЕ ЛЕВУЮ ВНУТРЕННЮЮ КРЫШКУ РЕГУЛЯТОРА НАКЛОНА (для 3-дверных моделей с кузовом типа "хэтчбэк") |
Выверните винт.
 |
Освободите 2 направляющие и снимите левую внутреннюю крышку регулятора наклона.

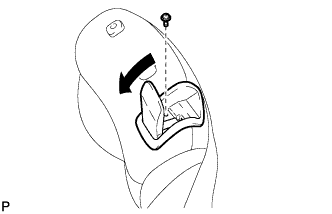

| 16. СНИМИТЕ ЛЕВУЮ ВНУТРЕННЮЮ КРЫШКУ РЕГУЛЯТОРА НАКЛОНА |
Выверните винт и снимите левую внутреннюю крышку регулятора наклона.
 |

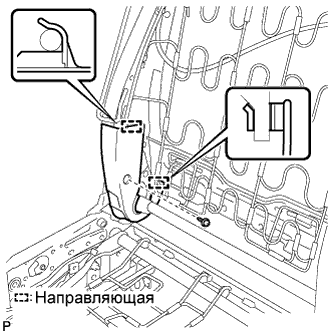

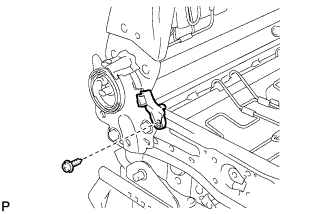

| 17. СНИМИТЕ ПРАВУЮ ВНУТРЕННЮЮ КРЫШКУ РЕГУЛЯТОРА НАКЛОНА (для 5-дверных моделей с кузовом типа "хэтчбэк") |
Выверните винт.
 |
Освободите направляющую и снимите правую внутреннюю крышку регулятора наклона.
| 18. СНИМИТЕ ПРАВУЮ ВНУТРЕННЮЮ КРЫШКУ РЕГУЛЯТОРА НАКЛОНА (для 3-дверных моделей с кузовом типа "хэтчбэк") |
Выверните винт.
 |
Освободите 2 направляющие и снимите правую внутреннюю крышку регулятора наклона.

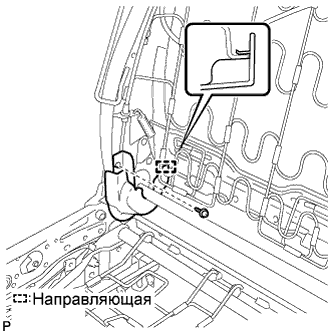

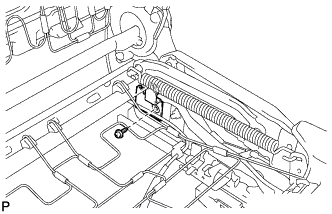

| 19. СНИМИТЕ ПРАВУЮ ВНУТРЕННЮЮ КРЫШКУ РЕГУЛЯТОРА НАКЛОНА |
Выверните винт и снимите правую внутреннюю крышку регулятора наклона.
 |

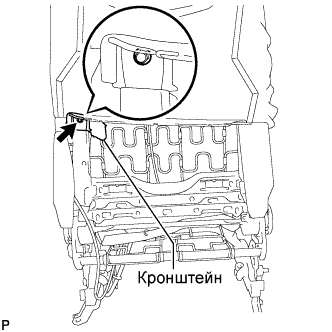

| 20. СНИМИТЕ ЛЕВЫЙ НИЖНИЙ ЗАЩИТНЫЙ ЩИТОК ПОДУШКИ ПЕРЕДНЕГО СИДЕНЬЯ |
Выверните винт и снимите левый нижний защитный щиток подушки переднего сиденья.
 |
| 21. СНИМИТЕ ПРАВЫЙ НИЖНИЙ ЗАЩИТНЫЙ ЩИТОК ПОДУШКИ ПЕРЕДНЕГО СИДЕНЬЯ |
Выверните винт и снимите правый нижний защитный щиток подушки переднего сиденья.
 |
