Переднее Сиденье В Сборе (Изготовитель – Tmc) Разборка. Corolla ZZE150

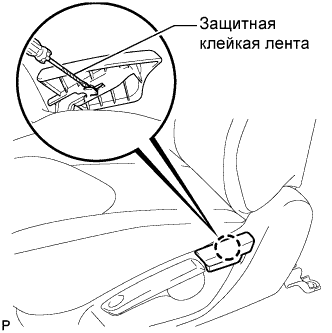

С помощью отвертки, обернутой лентой, освободите захват и снимите ручку отпускания регулятора наклона.

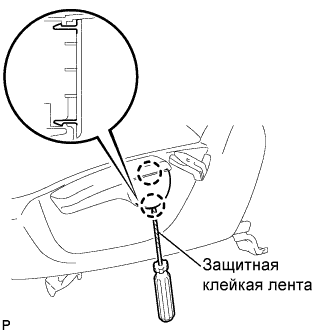

С помощью отвертки, обернутой лентой, освободите 2 захвата и снимите крышку регулятора положения по вертикали.

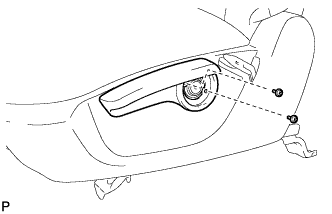

Выверните 2 винта и снимите ручку регулировки положения по вертикали.

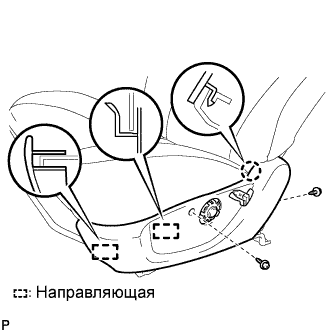

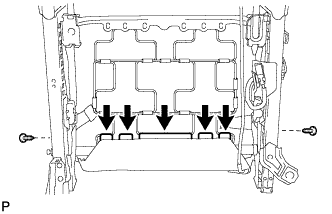

Выверните 2 винта.

Освободите захват.

Освободите 2 направляющих и снимите защитный щиток подушки переднего сиденья.

Отсоедините все разъемы и зажимы.

Отверните гайку и снимите замок ремня безопасности переднего сиденья в сборе.

Выверните винт.

Освободите захват.

Отсоедините направляющую от фиксатора и снимите внутренний защитный щиток подушки переднего сиденья.

С помощью съемника фиксаторов освободите 2 фиксатора.

Снимите крепления.

Со стороны переднего пассажира:
Отсоедините датчик присутствия пассажира и предупреждения о непристегнутом ремне безопасности.

Для моделей с системой подогрева сидений:

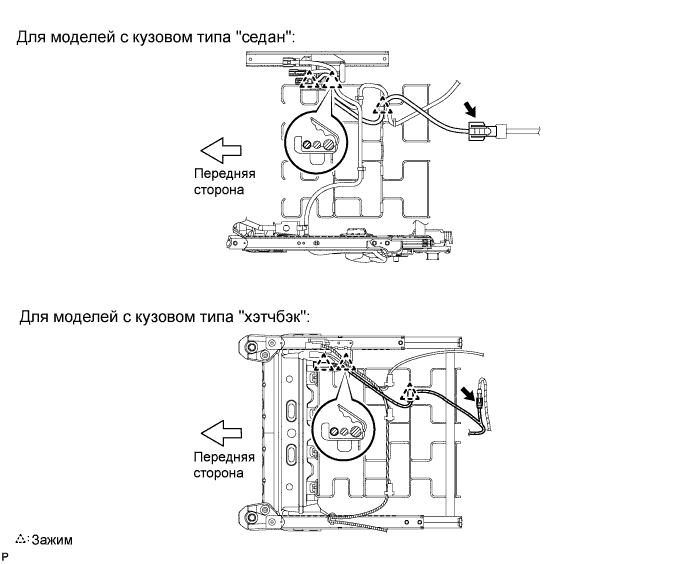

1. Расцепите 3 зажима.








2. Отсоедините разъем.


Освободите крепления и снимите обивку подушки раздельного переднего сиденья вместе с подушкой.

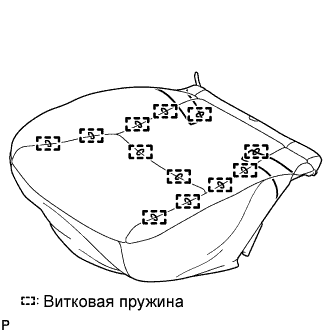

Снимите 12 витковых пружин и обивку подушки раздельного переднего сиденья.

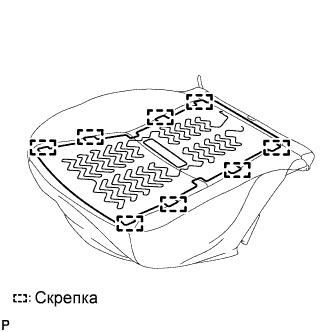

Снимите 8 скрепок и подогреватель подушки переднего сиденья в сборе.

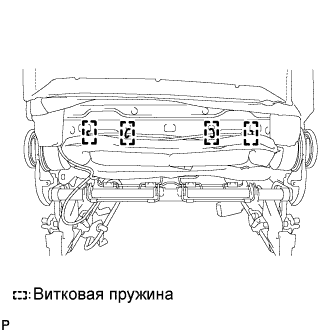

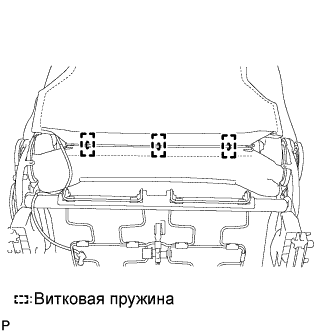

Снимите 3 витковых пружины.

Снимите 4 витковых пружины.

Для моделей с боковой подушкой безопасности переднего сиденья:

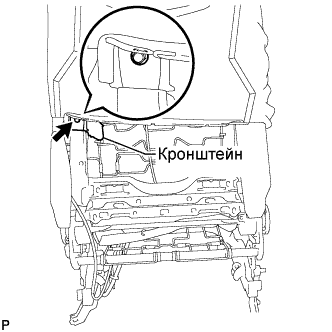

Отогните обивку спинки раздельного переднего сиденья, чтобы отвернуть гайку, и отсоедините держатель обивки спинки правого переднего раздельного сиденья.

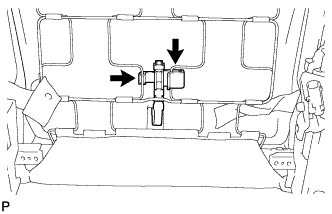

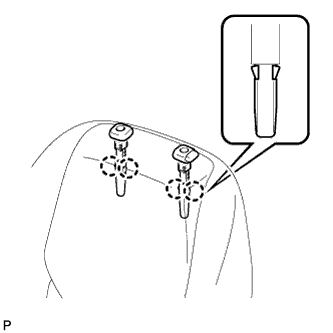

Освободите 4 захвата и снимите 2 держателя подголовника переднего сиденья.

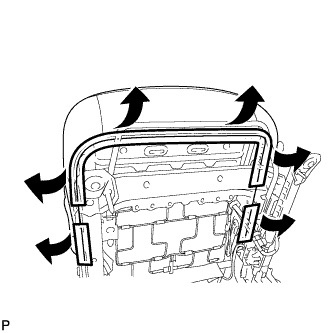

Снимите обивку спинки раздельного переднего сиденья вместе с подушкой с рамы переднего сиденья в сборе с регулятором.

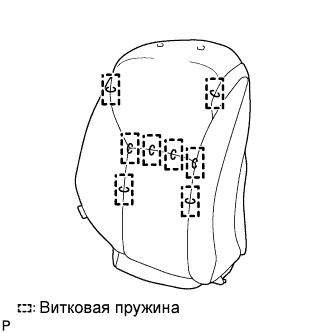

Снимите 8 витковых пружин и обивку спинки раздельного переднего сиденья.

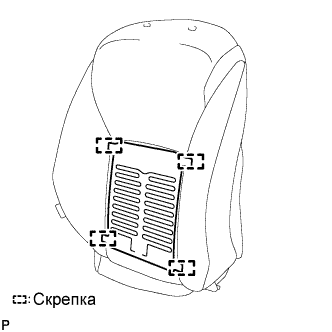

Снимите 4 скрепки и подогреватель спинки переднего сиденья в сборе.

Для моделей без боковой подушки безопасности переднего сиденья:

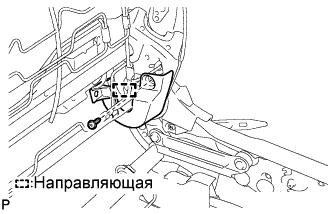

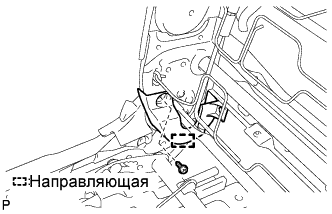

1. Выверните винт.

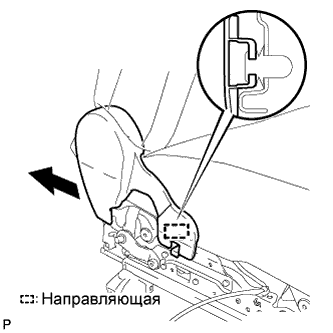

2. Освободите направляющую и снимите левую внутреннюю крышку регулятора наклона.


Для моделей с боковой подушкой безопасности переднего сиденья:

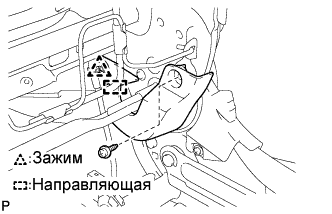

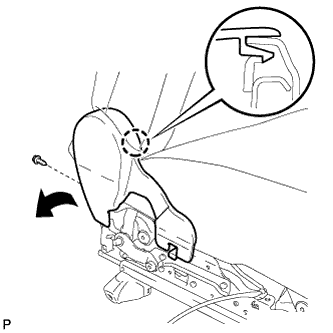

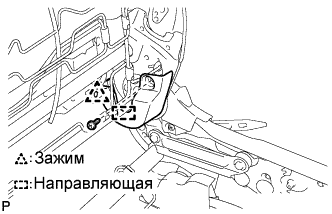

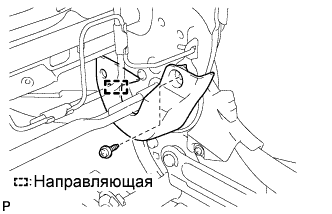

1. Выверните винт.


2. Освободите направляющую.


3. Освободите зажим и снимите левую внутреннюю крышку регулятора наклона.

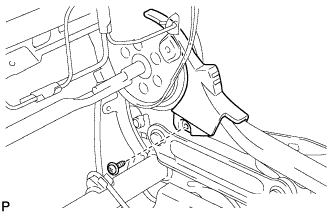

Выверните винт и снимите левую внутреннюю крышку регулятора наклона.

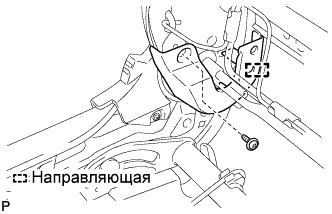

Выверните винт.

Освободите направляющую и снимите правую внутреннюю крышку регулятора наклона.

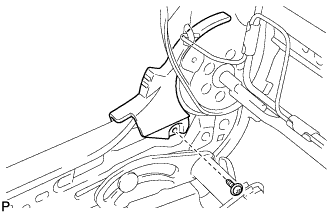

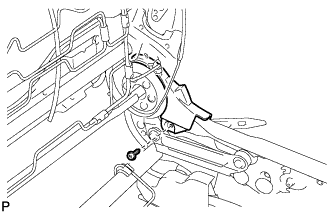

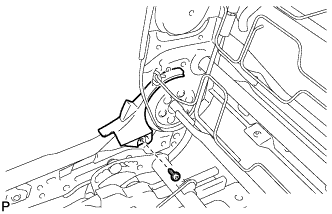

Выверните винт и снимите правую внутреннюю крышку регулятора наклона.

Для моделей без боковой подушки безопасности переднего сиденья:

1. Выверните винт.


2. Освободите направляющую и снимите левую внутреннюю крышку регулятора наклона.


Для моделей с боковой подушкой безопасности переднего сиденья:

1. Выверните винт.


2. Освободите направляющую.


3. Освободите зажим и снимите левую внутреннюю крышку регулятора наклона.


Выверните винт и снимите левую внутреннюю крышку регулятора наклона.

Выверните винт.

Освободите направляющую и снимите правую внутреннюю крышку регулятора наклона.

Выверните винт и снимите правую внутреннюю крышку регулятора наклона.

Освободите захват, слега вытянув левый нижний защитный щиток подушки переднего сиденья влево и вправо, и снимите левый нижний защитный щиток подушки переднего сиденья.

Освободите захват, слега вытянув правый нижний защитный щиток подушки переднего сиденья влево и вправо, и снимите правый нижний защитный щиток подушки переднего сиденья.

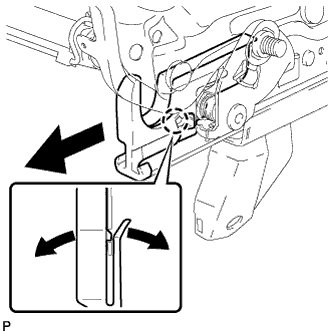

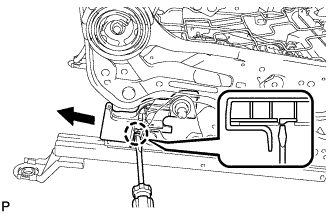

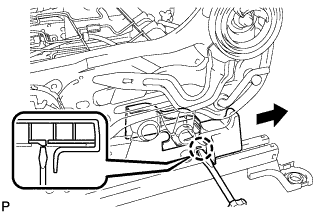

Освободите захват с помощью отвертки и сдвиньте левый нижний защитный щиток подушки переднего сиденья в направлении, указанном на рисунке стрелкой, чтобы снять его.

Освободите захват с помощью отвертки и сдвиньте правый нижний защитный щиток подушки переднего сиденья в направлении, указанном на рисунке стрелкой, чтобы снять его.
