СИСТЕМА КРУИЗ-КОНТРОЛЯ - Цепь контактов TC и CG


ОПИСАНИЕ

При соединении контактов TC и CG разъема DLC3 система входит в режим самодиагностики. При наличии неисправностей выводятся коды DTC.
УКАЗАНИЕ:
Если какая-либо контрольная лампа аварийного состояния не перестает мигать, возможно, имеется короткое замыкание на массу в проводке контакта TC разъема DLC3 или в соответствующем ЭБУ.

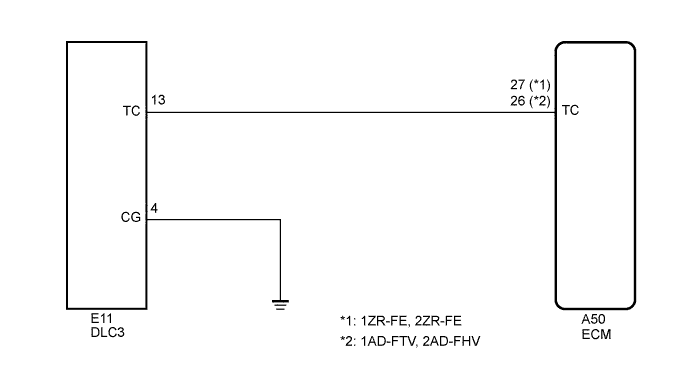

СХЕМА СОЕДИНЕНИЙ


COROLLA, AURIS. ZZE150 ZRE151,152 NDE150.Круиз-Контроль.Система Круиз-Контроля.Система Круиз-Контроля Цепь Контактов Tc И Cg


ПОСЛЕДОВАТЕЛЬНОСТЬ ПРОВЕРКИ

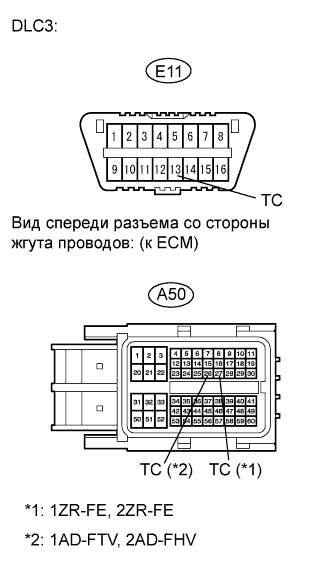

1.ПРОВЕРЬТЕ ЖГУТ ПРОВОДОВ И РАЗЪЕМ (КОНТАКТ TC РАЗЪЕМА DLC3 – ECM)


    COROLLA, AURIS. ZZE150 ZRE151,152 NDE150.Круиз-Контроль.Система Круиз-Контроля.Система Круиз-Контроля Цепь Контактов Tc И Cg

  1. Отсоедините разъем A50 от ECM.

  1. Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.

    Номинальное сопротивление:
    1ZR-FE, 2ZR-FE:
    Контакты для подключения диагностического прибора
    		Режим
    		Заданные условия
    A50-27 (TC) - E11-13 (TC)
    		Всегда
    		Менее 1 Ом
    1AD-FTV, 2AD-FHV:
    Контакты для подключения диагностического прибора
    		Режим
    		Заданные условия
    A50-26 (TC) - E11-13 (TC)
    		Всегда
    		Менее 1 Ом


NG
ОТРЕМОНТИРУЙТЕ ИЛИ ЗАМЕНИТЕ ЖГУТ ПРОВОДОВ ИЛИ РАЗЪЕМ (DLC3 – ECM)
OK

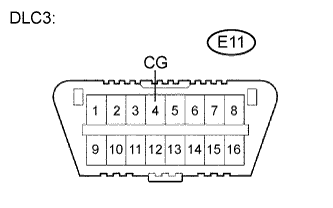

2.ПРОВЕРЬТЕ ЖГУТ ПРОВОДОВ И РАЗЪЕМ (КОНТАКТ CG РАЗЪЕМА DLC3 – МАССА)
COROLLA, AURIS. ZZE150 ZRE151,152 NDE150.Круиз-Контроль.Система Круиз-Контроля.Система Круиз-Контроля Цепь Контактов Tc И Cg

  1. Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.

    Номинальное сопротивление:
    Контакты для подключения диагностического прибора
    		Режим
    		Заданные условия
    E11-4 (CG) - масса
    		Всегда
    		Менее 1 Ом


NG
ОТРЕМОНТИРУЙТЕ ИЛИ ЗАМЕНИТЕ ЖГУТ ПРОВОДОВ ИЛИ РАЗЪЕМ (DLC3 - МАССА)
OK

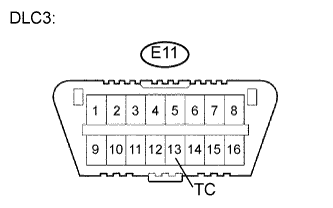

3.ПРОВЕРЬТЕ ЖГУТ ПРОВОДОВ И РАЗЪЕМ (КОНТАКТ TC РАЗЪЕМА DLC3 – МАССА)
COROLLA, AURIS. ZZE150 ZRE151,152 NDE150.Круиз-Контроль.Система Круиз-Контроля.Система Круиз-Контроля Цепь Контактов Tc И Cg

  1. Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.

    Номинальное сопротивление:
    Контакты для подключения диагностического прибора
    		Режим
    		Заданные условия
    E11-13 (TC) - масса
    		Всегда
    		10 кОм или более


NG
ОТРЕМОНТИРУЙТЕ ИЛИ ЗАМЕНИТЕ ЖГУТ, ИЛИ РАЗЪЕМ, ИЛИ КАЖДЫЙ ЭБУ
OK

ПЕРЕЙДИТЕ К ПРОВЕРКЕ СЛЕДУЮЩЕЙ ЦЕПИ, УКАЗАННОЙ В ТАБЛИЦЕ ПРИЗНАКОВ НЕИСПРАВНОСТЕЙ
