Подушка Безопасности Занавесочного Типа В Сборе (Для Моделей С Кузовом Типа Седан) Снятие. Corolla ZZE150

Поднимите вверх ручку регулировки направляющих сиденья и переместите сиденье в крайнее переднее положение.

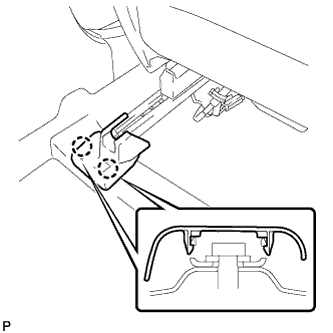

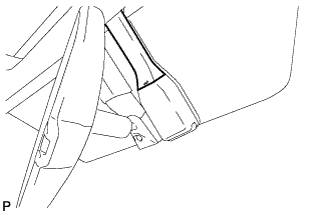

Освободите 2 захвата и снимите щиток наружной направляющей сиденья.

Отцепите захват.

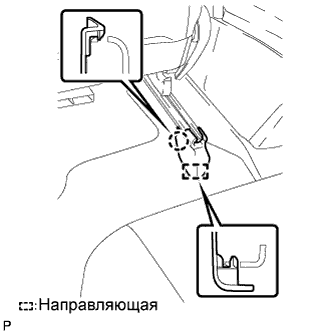

Отсоедините направляющую и снимите щиток внутренней направляющей сиденья.

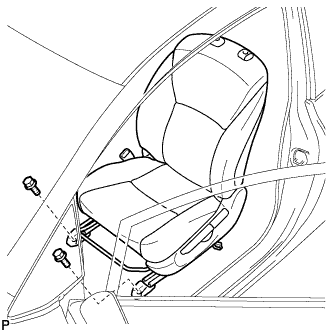

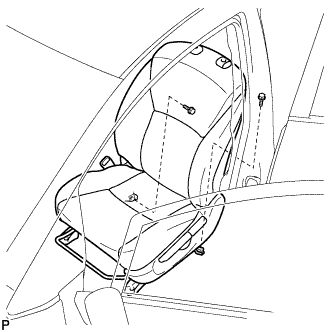

Выверните 2 болта с задней стороны сиденья.

Поднимите вверх ручку регулировки направляющих сиденья и переместите сиденье в крайнее заднее положение.

Выверните 2 болта с передней стороны сиденья.

Поднимите вверх ручку регулировки направляющих сиденья и переместите сиденье в центральное положение. Затем с помощью ручки отпускания регулятора наклона переместите спинку сиденья в вертикальное положение.

Отсоедините разъемы, расположенные под сиденьем.

Снимите сиденье.

ПРИМЕЧАНИЕ:

Соблюдайте осторожность, чтобы не повредить кузов автомобиля.

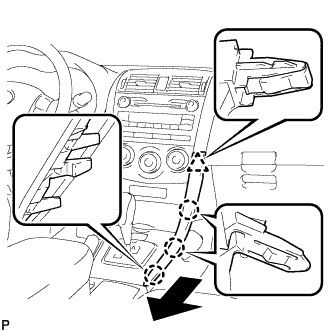

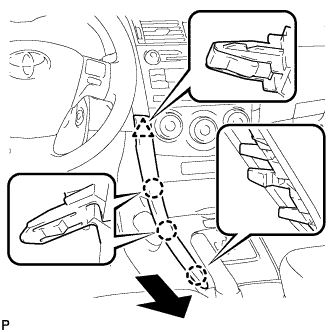

Освободите 3 захвата и фиксатор и снимите левую нижнюю отделочную накладку панели приборов.

Освободите 3 захвата и фиксатор и снимите правую нижнюю отделочную накладку панели приборов.

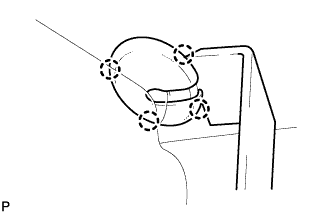

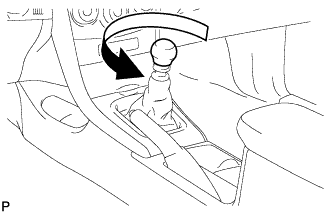

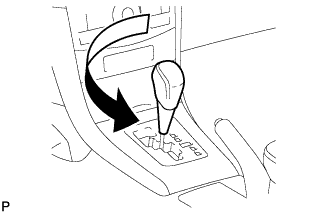

Поверните рукоятку рычага переключения передач против часовой стрелки и снимите ее.

Поверните рукоятку рычага переключения передач против часовой стрелки и снимите ее.

Поверните рукоятку рычага переключения передач против часовой стрелки и снимите ее.

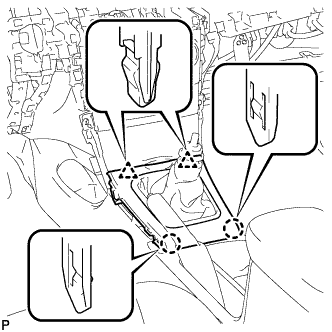

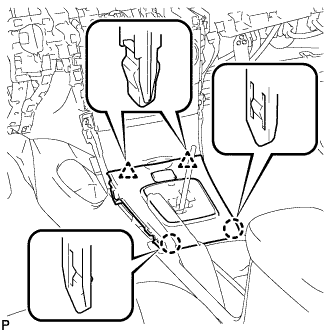

Освободите 2 захвата и 2 фиксатора, а затем снимите центральную облицовку панели управления в сборе.

Освободите 2 захвата и 2 фиксатора, а затем снимите центральную облицовку панели управления в сборе.

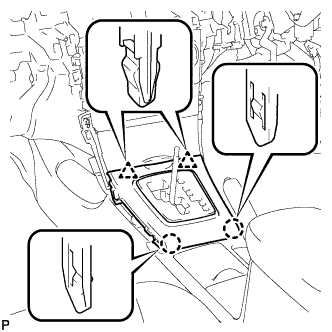

Освободите 2 захвата и 2 фиксатора, а затем снимите центральную отделочную накладку панели приборов в сборе.

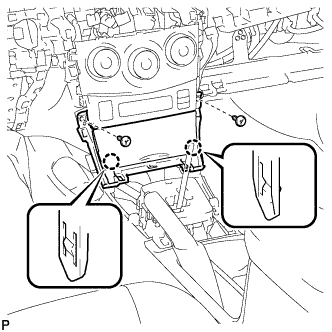

Выверните 2 винта <В>.

Освободите 2 захвата.

Отсоедините все разъемы и снимите ящик панели приборов в сборе.

Освободите 3 захвата.

Отсоедините направляющую и снимите переднюю вставку вещевого ящика в облицовке туннеля пола № 1.

Освободите 3 захвата.

Отсоедините направляющую и снимите переднюю вставку вещевого ящика в облицовке туннеля пола № 2.

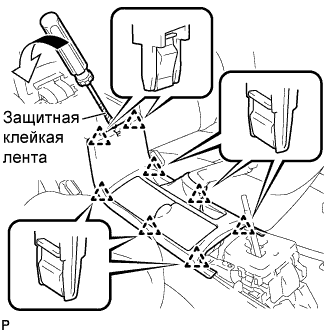

С помощью отвертки расцепите 8 фиксаторов и снимите верхнюю панель консоли.

УКАЗАНИЕ:

Конец отвертки перед использованием следует изолировать защитной клейкой лентой.

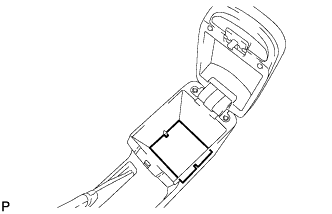

Снимите коврик вещевого ящика в облицовке туннеля пола.

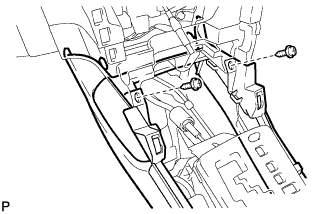

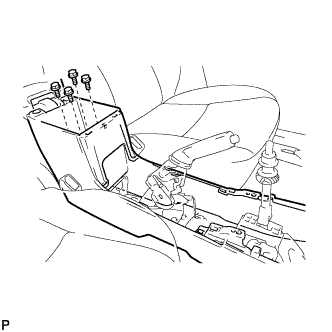

Отверните 4 болта.

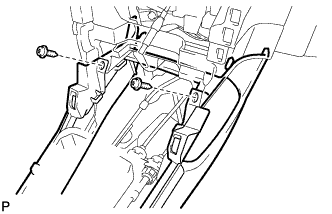

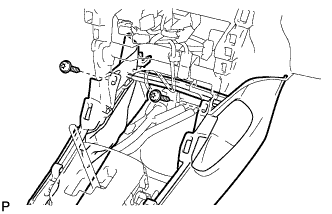

Выверните 2 винта и снимите вещевой ящик в облицовке туннеля пола в сборе.

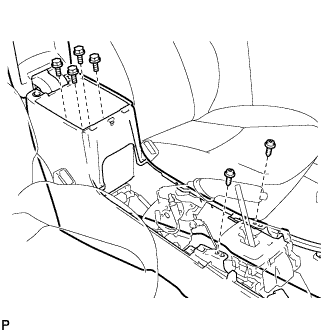

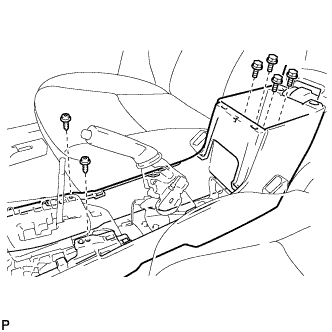

Выверните 4 болта и 2 винта.

Выверните 2 винта и снимите вещевой ящик в облицовке туннеля пола в сборе.

Выверните 4 болта и 2 винта.

Выверните 2 винта и снимите вещевой ящик в облицовке туннеля пола в сборе.

Move the shift lever to the N position.

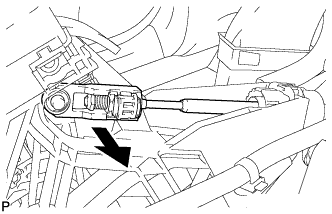

Disconnect the end of the transmission control cable assembly from the shift lever assembly.

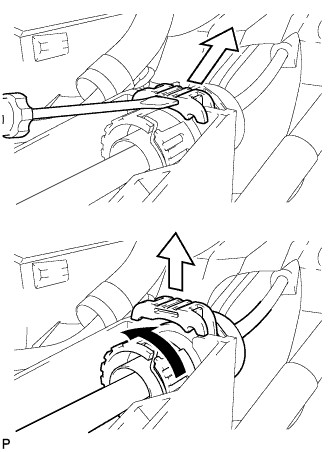

Using a screwdriver, pull out the stopper of the transmission control cable.

ПРИМЕЧАНИЕ:

Do not remove the stopper. If the stopper is removed, reinstall it to its original position.

Rotate the nut counterclockwise approximately 180° and, while holding the nut in that position, disconnect the transmission control cable from the shift lever retainer.

ПРИМЕЧАНИЕ:

Do not over-rotate the nut as it will come off the interior spring and the transmission control cable will not be reusable.

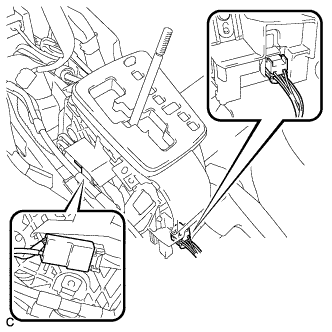

Disconnect the 2 connectors from the shift lever assembly.

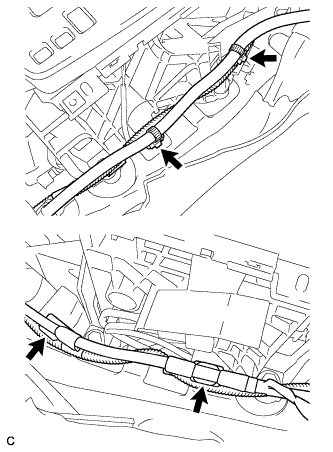

Separate the 4 wire harness clamps from the shift lever assembly.

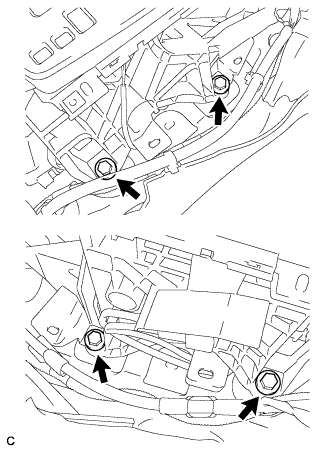

Remove the 4 bolts and shift lever assembly.

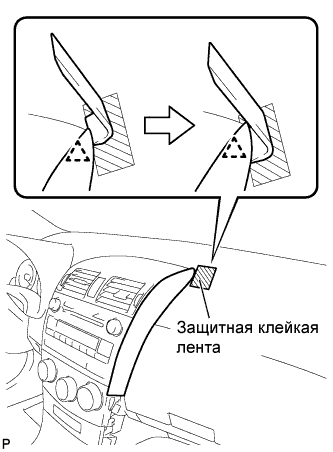

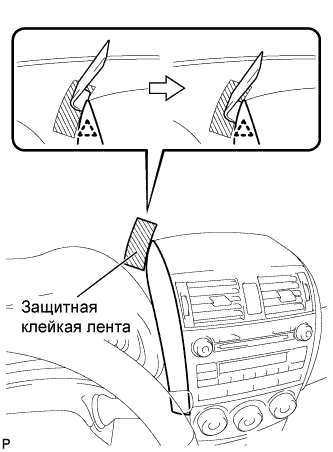

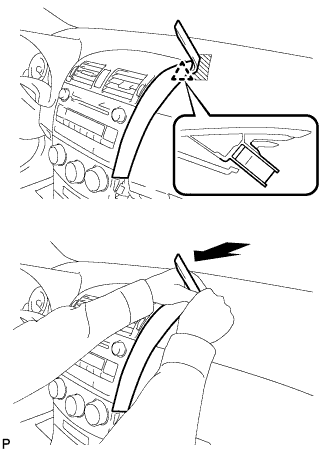

Наклейте защитную клейкую ленту в месте, показанном на рисунке.

Вставьте съемник молдингов и двигайте съемник по направлению к фиксатору.

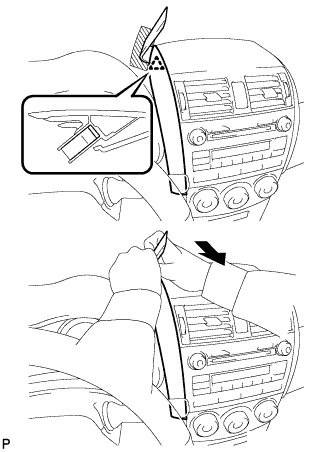

Тяните съемник двумя руками, чтобы расцепить фиксатор, как показано на рисунке.

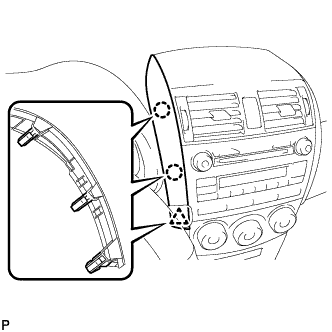

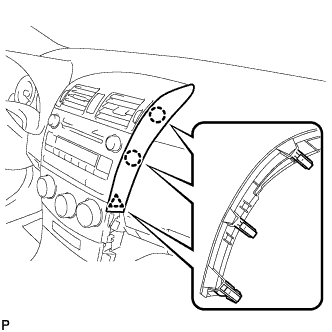

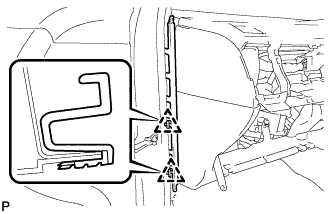

Освободите два захвата и фиксатор и снимите левую отделочную накладку панели приборов.

Наклейте защитную клейкую ленту в месте, показанном на рисунке.

Вставьте съемник молдингов и двигайте съемник по направлению к фиксатору.

Тяните съемник двумя руками, чтобы расцепить фиксатор, как показано на рисунке.

Освободите два захвата и фиксатор и снимите правую отделочную накладку панели приборов.

Освободите 2 захвата, 4 фиксатора и 2 направляющие.

Отсоедините разъемы и снимите центральный регулятор температуры воздуха в салоне с панели приборов в сборе.

С помощью рычага регулировки наклона опустите рулевое колесо в сборе.

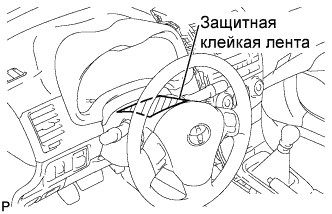

Наклейте защитную клейкую ленту в месте, показанном на рисунке.

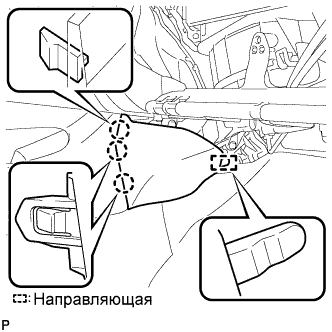

Освободите направляющую, захват и 3 фиксатора, а затем снимите облицовку панели управления в сборе.

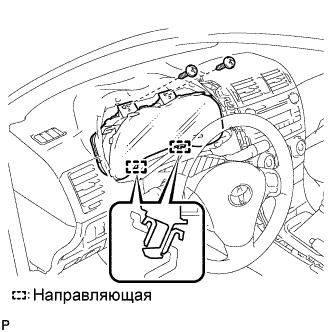

Выверните 2 винта.

Освободите 2 направляющие.

ПРИМЕЧАНИЕ:

Снимая панель управления, будьте осторожны, не повредите направляющую.

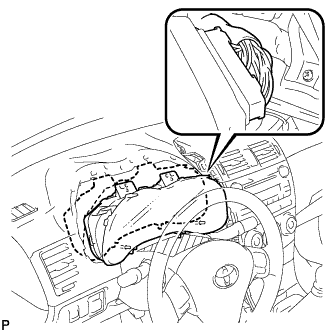

Вытяните щиток приборов в сборе, отсоедините разъем и снимите щиток приборов в сборе.

ПРИМЕЧАНИЕ:

При снятии щитка приборов в сборе старайтесь не повредить верхнюю панель приборов в сборе и щиток приборов в сборе.

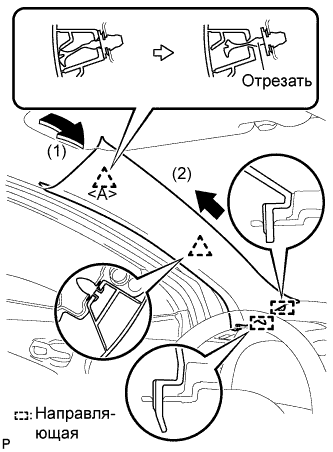

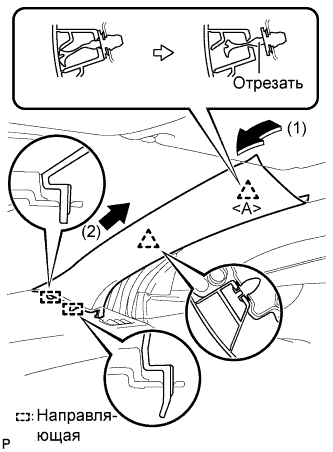

Потяните верхнюю часть обивки по направлению внутрь салона и освободите 2 фиксатора.

Срежьте фиксатор <A>.

Освободите 2 направляющие и снимите обивку левой стойки ветрового стекла.

Снимите фиксатор <A> с кузова автомобиля.

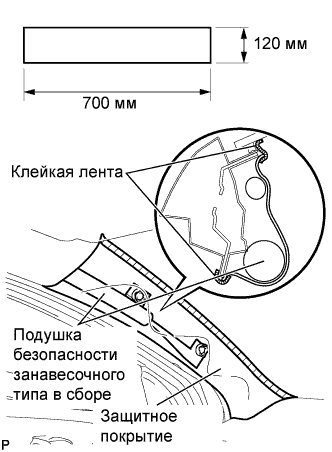

Защитите подушку безопасности занавесочного типа в сборе.

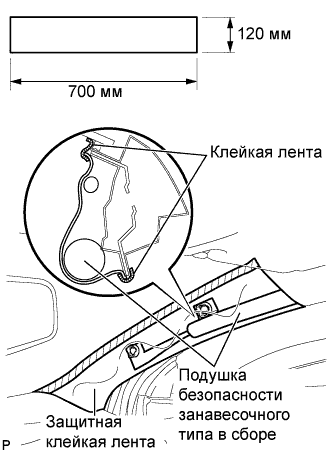

1. Укройте подушку куском ткани или нейлона размером 700 мм (27,56 дюйма) x 120 мм (4,72 дюйма) и закрепите края ткани клейкой лентой, как показано на рисунке.


   ПРИМЕЧАНИЕ:

   Как только обивка стойки ветрового стекла будет снята, закройте подушку безопасности занавесочного типа защитным покрытием.

Потяните верхнюю часть обивки по направлению внутрь салона и освободите 2 фиксатора.

Срежьте фиксатор <A>.

Освободите 2 направляющие и снимите обивку правой стойки ветрового стекла.

Снимите фиксатор <A> с кузова автомобиля.

Защитите подушку безопасности занавесочного типа в сборе.

1. Укройте подушку куском ткани или нейлона размером 700 мм (27,56 дюйма) x 120 мм (4,72 дюйма) и закрепите края ткани клейкой лентой, как показано на рисунке.


   ПРИМЕЧАНИЕ:

   Как только обивка стойки ветрового стекла будет снята, закройте подушку безопасности занавесочного типа защитным покрытием.

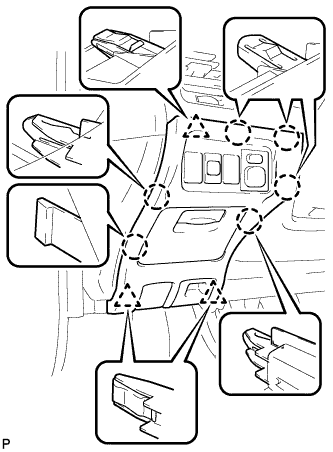

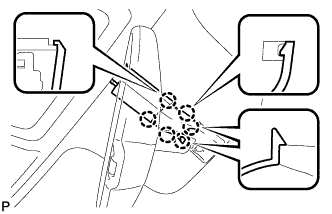

Освободите 6 захватов и 3 фиксатора.

Отсоедините разъемы и снимите нижнюю отделочную накладку панели приборов в сборе.

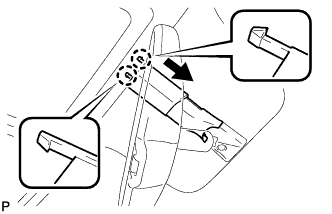

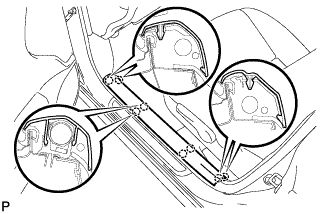

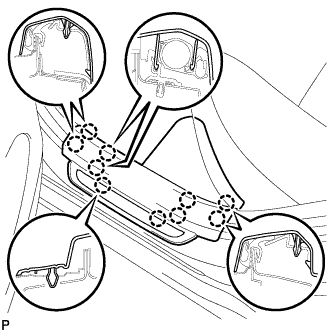

Освободите 8 захватов и снимите опорную накладку передней левой двери.

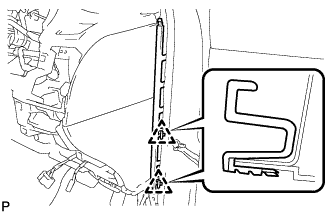

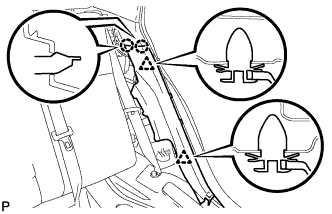

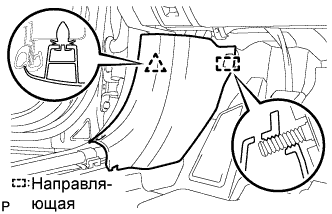

Освободите фиксатор и направляющую и снимите боковую облицовочную накладку с левой стороны кожуха.

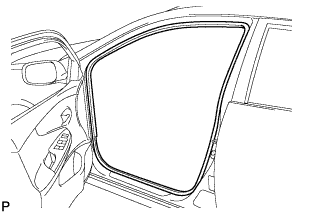

Снимите уплотнитель обшивки проема левой передней двери.

Расцепите 2 захвата и снимите накладку обшивки проема передней левой двери.

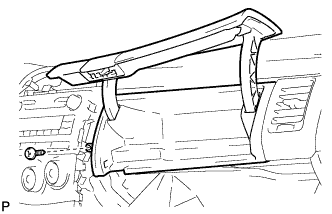

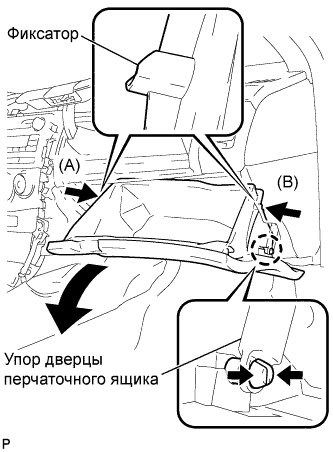

Расцепите захват и освободите упор дверцы перчаточного ящика.

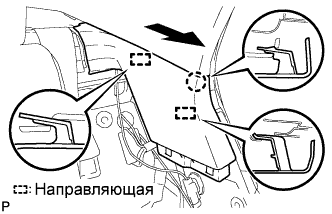

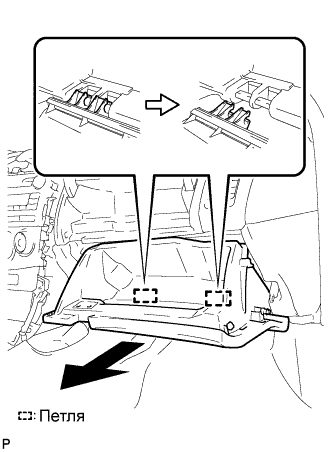

Отогните участки (A) и (B) в направлении, указанном на рисунке стрелками, чтобы освободить 2 стопора, и опустите дверцу перчаточного ящика так, чтобы выровнять переднюю часть дверцы.

Потяните дверцу перчаточного ящика в горизонтальном направлении от задней части автомобиля, чтобы освободить 2 петли, и снимите дверцу перчаточного ящика.

ПРИМЕЧАНИЕ:

Снимая дверцу перчаточного ящика, не тяните ее вверх, поскольку это может привести к деформации петель при повторной установке дверцы. Вытягивайте дверцу отделения строго горизонтально.

Выверните винт <В>.

Освободите 3 захвата и 4 фиксатора и снимите дверцу ящика панели приборов № 1 в сборе.

Расцепите 2 захвата и снимите накладку обшивки проема передней правой двери.

Отсоедините разъем.

С помощью рычага регулировки наклона опустите рулевое колесо в сборе.

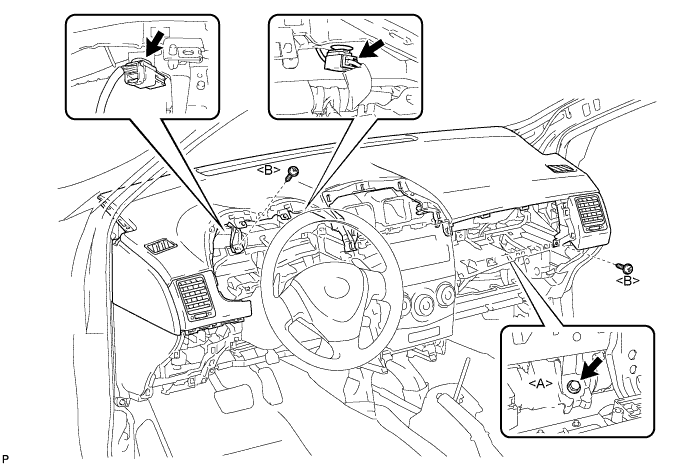

Отсоедините все разъемы.

Выверните 2 винта <В>.

Выверните болт <A> подушки безопасности пассажира.

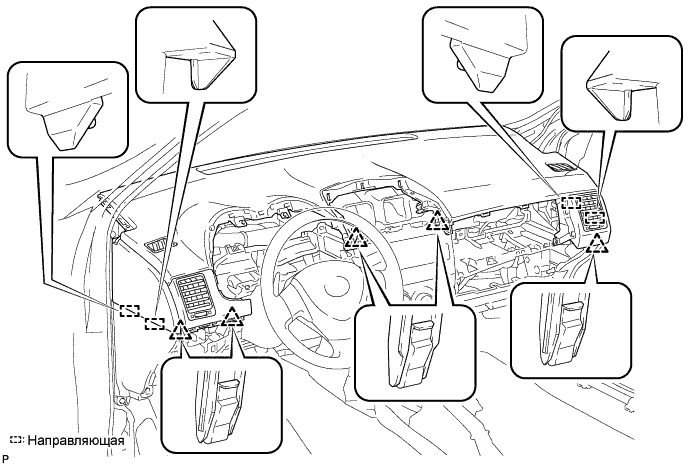

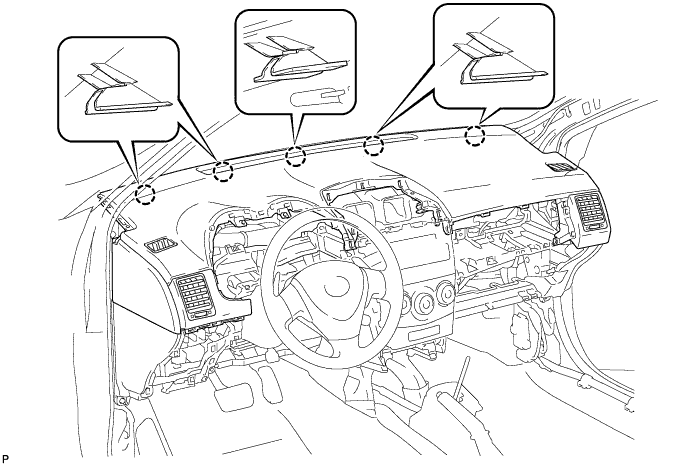

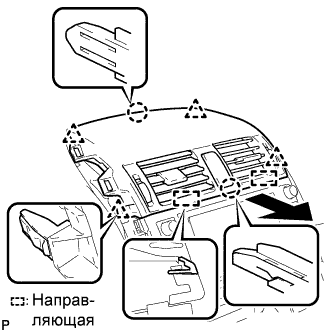

Освободите 5 фиксаторов и 4 направляющие.

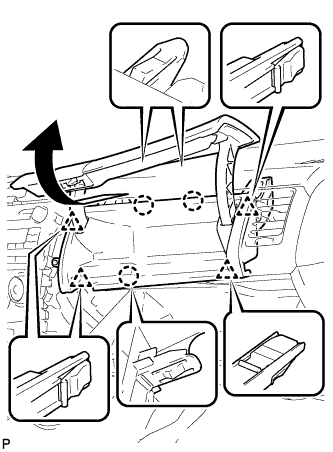

Освободите 5 захватов и снимите верхнюю панель приборов в сборе.

ПРИМЕЧАНИЕ:

Снимая верхнюю панель приборов в сборе, соблюдайте осторожность, чтобы не повредить ее и рулевое колесо в сборе.

Освободите 10 захватов и снимите опорную накладку левой задней двери.

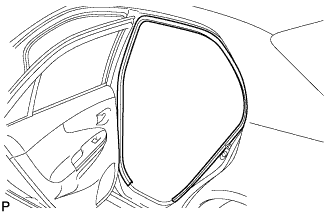

Снимите уплотнитель обшивки проема левой задней двери.

Освободите 3 захвата и снимите накладку крепления поясного ремня безопасности.

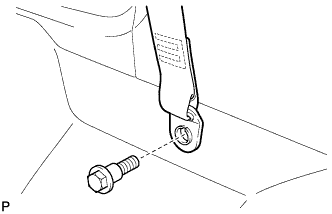

Выверните болт и отсоедините левый передний ремень с катушкой и преднатяжителем в сборе от пола.

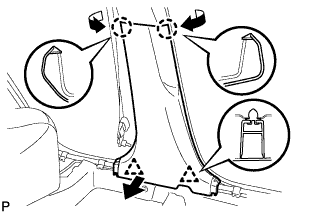

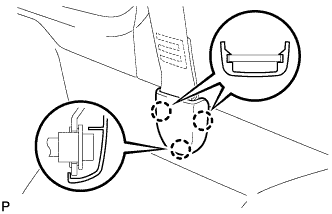

Освободите 2 захвата и 2 фиксатора и снимите нижнюю облицовочную накладку левой средней стойки кузова.

Выверните 2 винта.

С помощью съемника фиксаторов освободите фиксатор и снимите верхнюю облицовочную накладку левой средней стойки кузова.

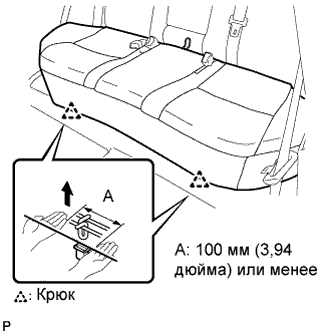

Отцепите 2 передних крепления подушки сиденья от кузова автомобиля.

ПРИМЕЧАНИЕ:

Поскольку рама подушки легко деформируется, аккуратно соблюдайте приведенные ниже указания.

1. Выберите крепление, которое будет отсоединяться первым. Расположите руки рядом с креплением, как показано на рисунке. Затем поднимите подушку сиденья, чтобы отсоединить крепление.


2. Повторите рассмотренную выше операцию для другого крепления.


Отсоедините 2 задних крепления подушки сиденья от спинки сиденья.

Снимите подушку сиденья.

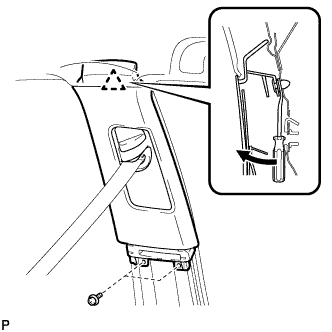

Выверните болт.

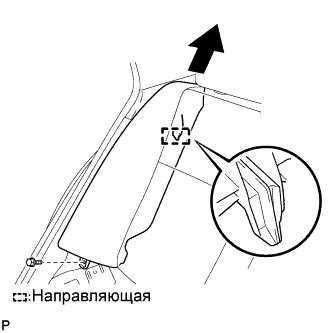

Освободите направляющую и снимите боковую спинку левого заднего сиденья в сборе.

Освободите 2 захвата и 2 фиксатора и снимите левую боковую накладку заднего сиденья.

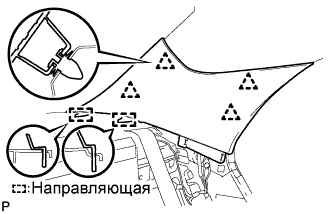

Освободите захват и 2 направляющие и снимите внутреннюю левую боковую панель облицовки крыши, как показано на рисунке.

Освободите 4 фиксатора и 2 направляющие и снимите внутреннюю левую боковую облицовку крыши в сборе.

Выверните болт.

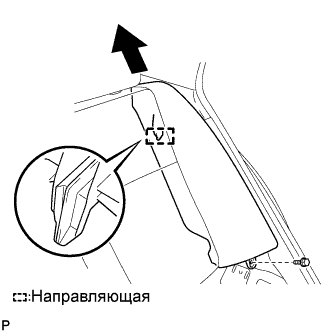

Освободите направляющую и снимите боковую спинку правого заднего сиденья в сборе.

Освободите 2 захвата и сдвиньте крышку держателя стойки внутреннего зеркала заднего вида, как показано на рисунке.

Освободите 6 захватов и снимите крышку держателя стойки внутреннего зеркала заднего вида.

Снимите крышку датчика дождя.

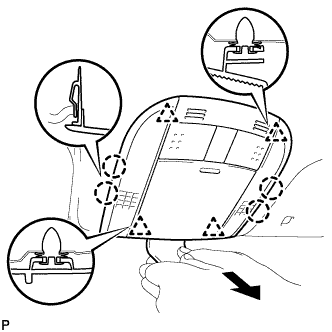

С помощью съемника молдингов расцепите 4 фиксатора и 4 захвата.

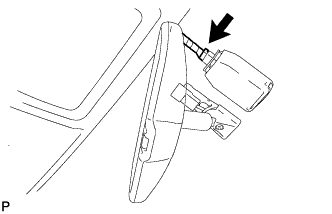

Отсоедините разъем и снимите лампу индивидуального освещения в сборе.

С помощью съемника молдингов освободите 4 захвата и снимите крышку кронштейна противосолнечного козырька.

Освободите 2 фиксатора и снимите левый противосолнечный козырек.

Освободите 2 фиксатора с кузова автомобиля.

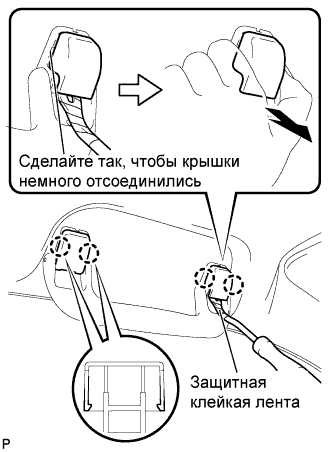

С помощью съемника фиксаторов освободите 4 захвата.

ПРИМЕЧАНИЕ:

При поддевании крышек верхнего поручня не прилагайте чрезмерных усилий, чтобы не допустить их деформации.

УКАЗАНИЕ:

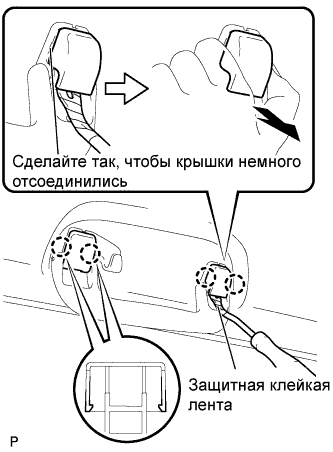

1. Осторожно подденьте накладки верхнего поручня, как показано на рисунке, чтобы снять их.

2. Перед использованием оберните рабочую часть съемника фиксаторов клейкой лентой.

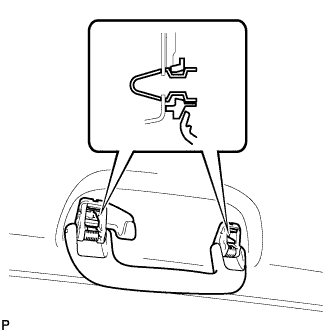

Снимите 2 крышки верхнего поручня рукой.

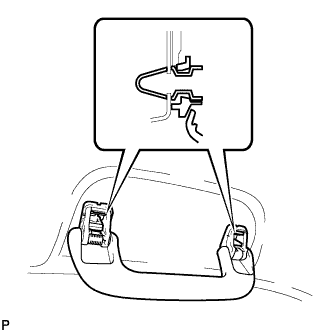

Расцепите 2 фиксатора и снимите передний верхний поручень в сборе.

Освободите 2 фиксатора с кузова автомобиля.

УКАЗАНИЕ:

Порядок выполнения работ для правой и левой сторон одинаков.

С помощью съемника фиксаторов освободите 4 захвата.

ПРИМЕЧАНИЕ:

При поддевании крышек верхнего поручня не прилагайте чрезмерных усилий, чтобы не допустить их деформации.

УКАЗАНИЕ:

1. Осторожно подденьте накладки верхнего поручня, как показано на рисунке, чтобы снять их.

2. Перед использованием оберните съемник фиксаторов клейкой лентой.


Снимите 2 крышки верхнего поручня рукой.

Расцепите 2 фиксатора и снимите задний верхний поручень в сборе.

Освободите 2 фиксатора с кузова автомобиля.

УКАЗАНИЕ:

Порядок выполнения работ для правой и левой сторон одинаков.

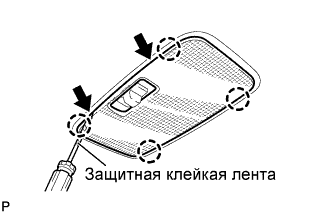

С помощью отвертки освободите 4 захвата и снимите крышку лампы.

УКАЗАНИЕ:

Конец отвертки перед использованием следует изолировать защитной клейкой лентой.

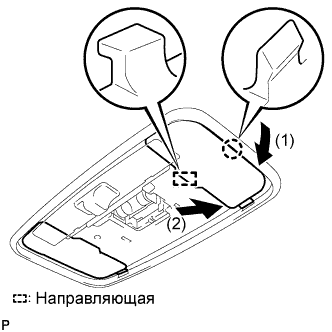

Освободите захват и направляющую и снимите колпак лампы освещения салона.

УКАЗАНИЕ:

Порядок выполнения работ для правой и левой сторон одинаков.

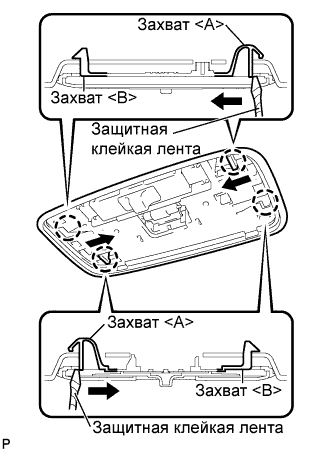

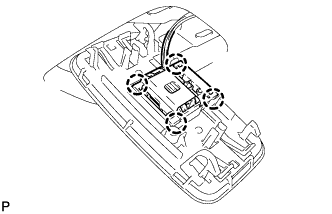

С помощью отвертки освободите 2 захвата <A>, как показано на рисунке.

УКАЗАНИЕ:

Конец отвертки перед использованием следует изолировать защитной клейкой лентой.

Освободите 2 захвата <B>.

С помощью отвертки освободите 4 захвата и снимите лампы освещения салона № 1 в сборе.

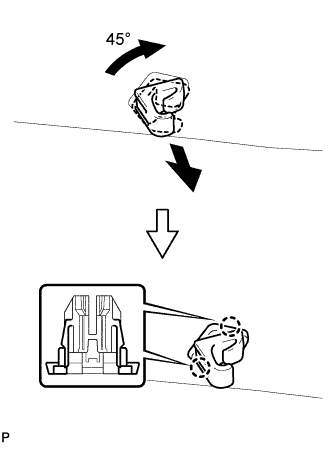

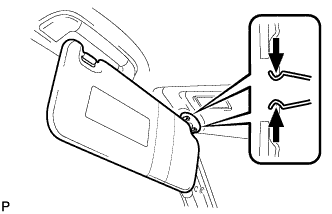

Поверните держатель козырька примерно на 45° и вытяните его, как показано на рисунке.

Расцепите 2 захвата и снимите держатель противосолнечного козырька.

УКАЗАНИЕ:

Порядок выполнения работ для правой и левой сторон одинаков.

Для моделей с датчиком дождя:

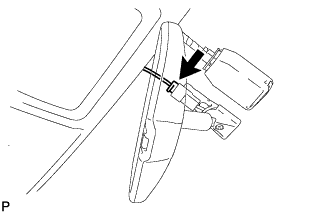

1. Отсоедините разъем внутреннего зеркала заднего вида.






2. Отсоедините разъем датчика дождя.


Отсоедините разъем антенны усилителя и отцепите все зажимы от правой стойки ветрового стекла.

Отсоедините разъем антенны усилителя и отцепите зажим от правой задней стойки.

Выверните болт и отсоедините антенну усилителя в сборе от правой задней стойки.

Отсоедините разъем жгута электропроводки крыши № 1 и отцепите все зажимы от левой стойки ветрового стекла.

Отсоедините разъем жгута электропроводки крыши № 1 от распределительного блока панели приборов.

Снимите 3 фиксатора.

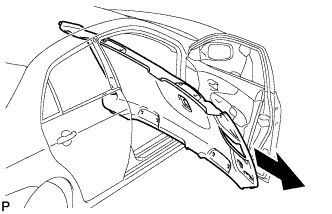

Снимите обивку крыши в сборе из салона и вынесите ее через дверь переднего пассажира.

ПРИМЕЧАНИЕ:

Будьте осторожны, не повредите обивку крыши в сборе или отделку салона.

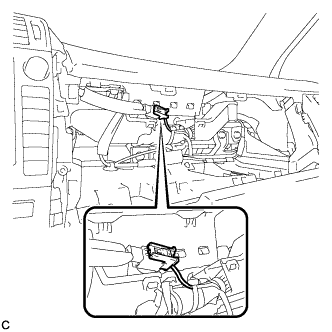

Отсоедините разъем подушки безопасности занавесочного типа.

ПРИМЕЧАНИЕ:

При разъединении разъема подушки безопасности будьте осторожны, чтобы не повредить жгут проводов подушки безопасности.

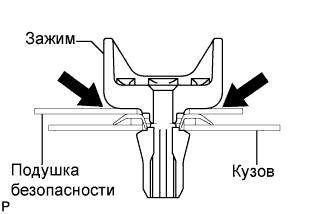

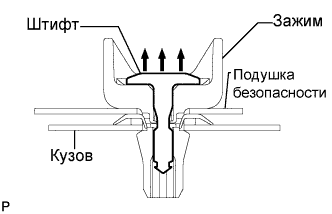

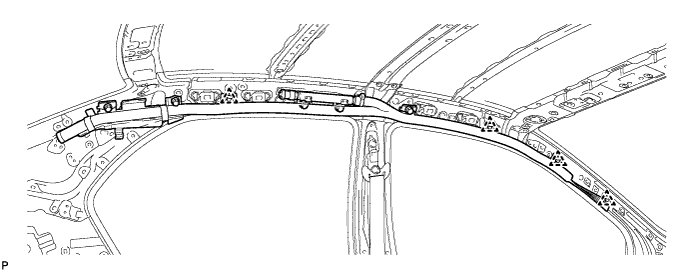

Снимите 4 фиксатора с панели кузова.

1. С помощью съемника фиксаторов освободите штифт.






2. С помощью круглогубцев снимите фиксатор и подушку безопасности занавесочного типа с кузова, как показано на рисунке.


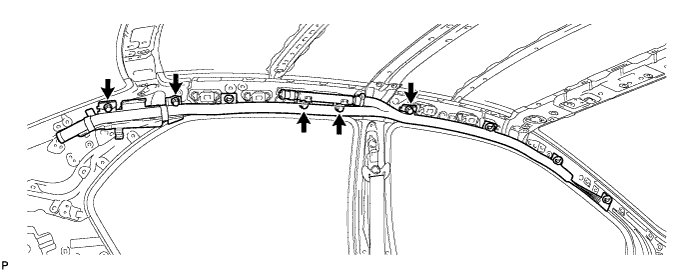

Выверните 5 болтов и снимите подушку безопасности занавесочного типа с 4 распорными шайбами и фиксаторами.

ПРИМЕЧАНИЕ:

В случае снятия подушки безопасности занавесочного типа ее необходимо заменить новой.
