Передняя Подушка Безопасности Пассажира (Для Моделей С Кузовом Типа Седан) Снятие. Corolla ZZE150

Освободите 3 захвата и фиксатор и снимите левую нижнюю отделочную накладку панели приборов.

Освободите 3 захвата и фиксатор и снимите правую нижнюю отделочную накладку панели приборов.

Наклейте защитную клейкую ленту в месте, показанном на рисунке.

Вставьте съемник молдингов и двигайте съемник по направлению к фиксатору.

Тяните съемник двумя руками, чтобы расцепить фиксатор, как показано на рисунке.

Освободите два захвата и фиксатор и снимите левую отделочную накладку панели приборов.

Наклейте защитную клейкую ленту в месте, показанном на рисунке.

Вставьте съемник молдингов и двигайте съемник по направлению к фиксатору.

Тяните съемник двумя руками, чтобы расцепить фиксатор, как показано на рисунке.

Освободите два захвата и фиксатор и снимите правую отделочную накладку панели приборов.

Освободите 2 захвата, 4 фиксатора и 2 направляющие.

Отсоедините разъемы и снимите центральный регулятор температуры воздуха в салоне с панели приборов в сборе.

С помощью рычага регулировки наклона опустите рулевое колесо в сборе.

Наклейте защитную клейкую ленту в месте, показанном на рисунке.

Освободите направляющую, захват и 3 фиксатора, а затем снимите облицовку панели управления в сборе.

Выверните 2 винта.

Освободите 2 направляющие.

ПРИМЕЧАНИЕ:

Снимая панель управления, будьте осторожны, не повредите направляющую.

Вытяните щиток приборов в сборе, отсоедините разъем и снимите щиток приборов в сборе.

ПРИМЕЧАНИЕ:

При снятии щитка приборов в сборе старайтесь не повредить верхнюю панель приборов в сборе и щиток приборов в сборе.

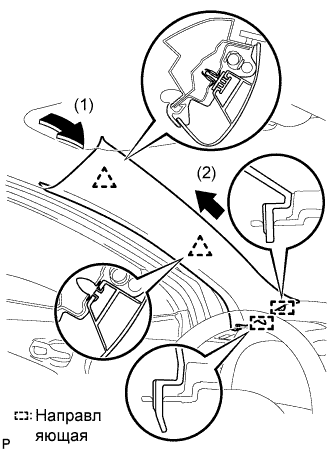

Потяните верхнюю часть обивки по направлению внутрь салона и освободите 2 фиксатора.

Освободите 2 направляющие и снимите обивку левой стойки ветрового стекла.

Потяните верхнюю часть обивки по направлению внутрь салона и освободите 2 фиксатора.

Срежьте фиксатор <A>.

Освободите 2 направляющие и снимите обивку левой стойки ветрового стекла.

Снимите фиксатор <A> с кузова автомобиля.

Защитите подушку безопасности занавесочного типа в сборе.

1. Укройте подушку куском ткани или нейлона размером 700 мм (27,56 дюйма) x 120 мм (4,72 дюйма) и закрепите края ткани клейкой лентой, как показано на рисунке.


   ПРИМЕЧАНИЕ:

   Как только обивка стойки ветрового стекла будет снята, закройте подушку безопасности занавесочного типа защитным покрытием.

Потяните верхнюю часть обивки по направлению внутрь салона и освободите 2 фиксатора.

Срежьте фиксатор <A>.

Освободите 2 направляющие и снимите обивку правой стойки ветрового стекла.

Снимите фиксатор <A> с кузова автомобиля.

Защитите подушку безопасности занавесочного типа в сборе.

1. Укройте подушку куском ткани или нейлона размером 700 мм (27,56 дюйма) x 120 мм (4,72 дюйма) и закрепите края ткани клейкой лентой, как показано на рисунке.


   ПРИМЕЧАНИЕ:

   Как только обивка стойки ветрового стекла будет снята, закройте подушку безопасности занавесочного типа защитным покрытием.

Освободите 6 захватов и 3 фиксатора.

Отсоедините разъемы и снимите нижнюю отделочную накладку панели приборов в сборе.

Снимите уплотнитель обшивки проема левой передней двери.

Расцепите 2 захвата и снимите накладку обшивки проема передней левой двери.

Расцепите захват и освободите упор дверцы перчаточного ящика.

Отогните участки (A) и (B) в направлении, указанном на рисунке стрелками, чтобы освободить 2 стопора, и опустите дверцу перчаточного ящика так, чтобы выровнять переднюю часть дверцы.

Потяните дверцу перчаточного ящика в горизонтальном направлении от задней части автомобиля, чтобы освободить 2 петли, и снимите дверцу перчаточного ящика.

ПРИМЕЧАНИЕ:

Снимая дверцу перчаточного ящика, не тяните ее вверх, поскольку это может привести к деформации петель при повторной установке дверцы. Вытягивайте дверцу отделения строго горизонтально.

Выверните винт <В>.

Освободите 3 захвата и 4 фиксатора и снимите дверцу ящика панели приборов № 1 в сборе.

Расцепите 2 захвата и снимите накладку обшивки проема передней правой двери.

Отсоедините разъем.

С помощью рычага регулировки наклона опустите рулевое колесо в сборе.

Отсоедините все разъемы.

Выверните 2 винта <В>.

Выверните болт <A> подушки безопасности пассажира.

Освободите 5 фиксаторов и 4 направляющие.

Освободите 5 захватов и снимите верхнюю панель приборов в сборе.

ПРИМЕЧАНИЕ:

Снимая верхнюю панель приборов в сборе, соблюдайте осторожность, чтобы не повредить ее и рулевое колесо в сборе.

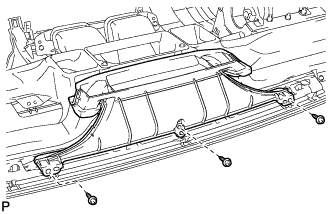

Выверните 3 винта <B> и снимите сопло оттаивателя в сборе.

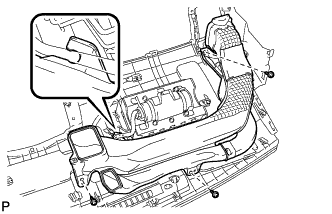

Выверните 3 винта <B> и снимите воздуховод № 3 соединения отопителя и воздуховода с дефлектором.

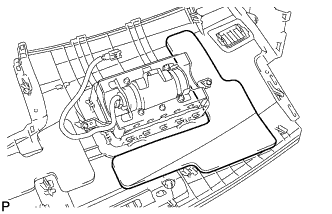

Снимите подушку панели приборов № 4.

ПРИМЕЧАНИЕ:

Обязательно замените подушку панели приборов № 4 новой.

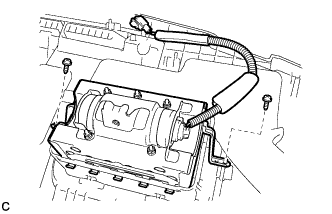

Выверните 2 винта.

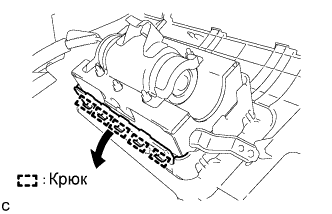

Освободите 5 креплений, как показано на рисунке.

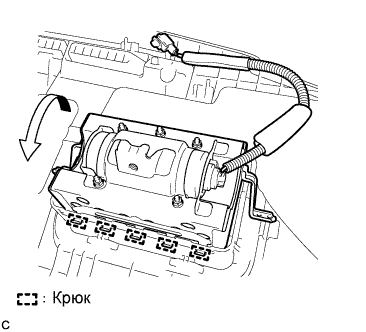

Расцепите 5 креплений и снимите переднюю подушку безопасности пассажира с панели приборов, как показано на рисунке.

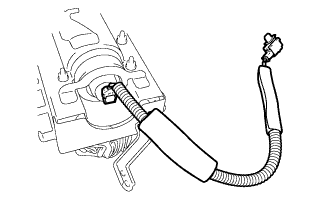

Отсоедините разъем и снимите жгут проводов панели приборов с передней подушки безопасности пассажира.

ПРИМЕЧАНИЕ:

При разъединении разъема подушки безопасности будьте осторожны, чтобы не повредить жгут проводов подушки безопасности.
