Передняя Подушка Безопасности Пассажира (Для Моделей С Кузовом Типа Хэтчбэк) Снятие С Эксплуатации. Corolla ZZE150

Система Безопасности. COROLLA, AURIS. ZZE150 ZRE151,152 NDE150
Дополнительная Система (Пассивной) Безопасности. COROLLA, AURIS. ZZE150 ZRE151,152 NDE150

  1. УТИЛИЗАЦИЯ ПЕРЕДНЕЙ ПОДУШКИ БЕЗОПАСНОСТИ ПАССАЖИРА В СБОРЕ (ЕСЛИ ОНА УСТАНОВЛЕНА В АВТОМОБИЛЕ)

  2. УТИЛИЗАЦИЯ ПЕРЕДНЕЙ ПОДУШКИ БЕЗОПАСНОСТИ ПАССАЖИРА В СБОРЕ (ЕСЛИ ОНА НЕ УСТАНОВЛЕНА В АВТОМОБИЛЕ)

Передняя Подушка Безопасности Пассажира (Для Моделей С Кузовом Типа "Хэтчбэк") -- Снятие С Эксплуатации


УКАЗАНИЕ:
При сдаче в лом автомобиля, оснащенного системой SRS, или снятии с эксплуатации передней подушки безопасности пассажира сначала разверните подушку безопасности в соответствии с описанной ниже процедурой. При обнаружении неисправностей, связанных со срабатыванием подушки безопасности, обращайтесь в Отдел технического обслуживания фирмы-дистрибьютора.

ПРЕДОСТЕРЕЖЕНИЕ:
  1. Подушка безопасности или преднатяжитель ремня безопасности может сработать от разряда статического электричества. Во избежание подобной ситуации перед выполнением данной процедуры необходимо прикоснуться голой рукой к металлическому предмету.
  2. Запрещается утилизация передней подушки безопасности пассажира в сборе с неразвернутой подушкой безопасности.
  3. Подушка безопасности при срабатывании издает громкий хлопок, поэтому работы следует проводить на открытом пространстве, чтобы не причинять неудобства жителям близлежащих зданий.
  4. При развертывании подушки безопасности всегда применяйте предназначенный для этого SST (приспособление для срабатывания подушки безопасности SRS). Все операции следует выполнять в безопасном месте, удаленном от источников электрических помех.
  5. При развертывании подушки безопасности следует находиться от нее на расстоянии не менее 10 м (33 фута).
  6. При развертывании передняя подушка безопасности пассажира сильно нагревается. Не касайтесь ее как минимум в течение 30 минут после развертывания.
  7. Для работы с развернутой передней подушкой безопасности пассажира обязательно надевайте специальные перчатки и защитные очки.
  8. Не допускайте попадания воды на переднюю подушку безопасности пассажира после развертывания подушки.
  9. По завершении работ всегда мойте руки водой.


1. УТИЛИЗАЦИЯ ПЕРЕДНЕЙ ПОДУШКИ БЕЗОПАСНОСТИ ПАССАЖИРА В СБОРЕ (ЕСЛИ ОНА УСТАНОВЛЕНА В АВТОМОБИЛЕ)
УКАЗАНИЕ:
Подготовьте аккумуляторную батарею как источник питания для развертывания подушки безопасности.


    COROLLA, AURIS. ZZE150 ZRE151,152 NDE150.Дополнительная Система (Пассивной) Безопасности.Система Подушек Безопасности.Передняя Подушка Безопасности Пассажира (Для Моделей С Кузовом Типа Хэтчбэк) Снятие С Эксплуатации

  1. Проверьте работоспособность SST (Нажмите здесь).

  1. Перейдите к разделу "МЕРЫ ПРЕДОСТОРОЖНОСТИ" (Нажмите здесь).

  1. Отсоедините кабель от отрицательного вывода аккумуляторной батареи.

    ПРЕДОСТЕРЕЖЕНИЕ:
    После отсоединения провода подождите 90 с, чтобы исключить развертывание подушки безопасности

  1. Снимите дверцу ящика панели приборов № 1 (Нажмите здесь).



  1. Установите SST.



      COROLLA, AURIS. ZZE150 ZRE151,152 NDE150

    1. Отсоедините разъем.

      ПРИМЕЧАНИЕ:
      При разъединении разъема подушки безопасности будьте осторожны, чтобы не повредить жгут проводов подушки безопасности.


      2. COROLLA, AURIS. ZZE150 ZRE151,152 NDE150.Дополнительная Система (Пассивной) Безопасности.Система Подушек Безопасности.Передняя Подушка Безопасности Пассажира (Для Моделей С Кузовом Типа Хэтчбэк) Снятие С Эксплуатации

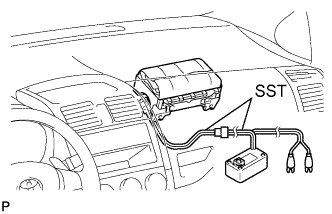

    2. Подсоедините разъем SST к жгуту проводов панели приборов.

      SST
      09082-00700
      09082-00760
      ПРИМЕЧАНИЕ:
      Во избежание повреждения разъема SST и жгута проводов не закрывайте дополнительный замок парного замка.


      3. COROLLA, AURIS. ZZE150 ZRE151,152 NDE150.Дополнительная Система (Пассивной) Безопасности.Система Подушек Безопасности.Передняя Подушка Безопасности Пассажира (Для Моделей С Кузовом Типа Хэтчбэк) Снятие С Эксплуатации

    3. Отодвиньте SST на расстояние не менее 10 м (33 футов) от переднего бокового стекла автомобиля.

    4. Жгут проводов SST должен обеспечивать достаточное расстояние до переднего бокового окна. Закройте все двери и окна автомобиля.

      ПРИМЕЧАНИЕ:
      Соблюдайте осторожность, чтобы не повредить жгут проводов SST.

    5. Присоедините красный зажим SST к положительному (+) выводу аккумуляторной батареи, а черный – к отрицательному (-) выводу.

  1. Разверните подушку безопасности.

    1. Никто не должен находиться внутри автомобиля и на расстоянии до 10 м (33 футов) от него.

    2. Нажмите на активационный выключатель SST и разверните подушку безопасности.

      ПРЕДОСТЕРЕЖЕНИЕ:
      1. При срабатывании подушки безопасности рядом с автомобилем не должно быть людей.
      2. При развертывании передняя подушка безопасности пассажира сильно нагревается. Не касайтесь ее как минимум в течение 30 минут после развертывания.
      3. Для работы с развернутой передней подушкой безопасности пассажира обязательно надевайте специальные перчатки и защитные очки.
      4. Не допускайте попадания воды на переднюю подушку безопасности пассажира после развертывания подушки.
      5. По завершении работ всегда мойте руки водой.
      УКАЗАНИЕ:
      Подушка безопасности развертывается в момент загорания светодиодного индикатора выключателя SST.


2. УТИЛИЗАЦИЯ ПЕРЕДНЕЙ ПОДУШКИ БЕЗОПАСНОСТИ ПАССАЖИРА В СБОРЕ (ЕСЛИ ОНА НЕ УСТАНОВЛЕНА В АВТОМОБИЛЕ)
ПРИМЕЧАНИЕ:
  1. При утилизации только передней подушки безопасности пассажира не разворачивайте ее в автомобиле клиента.
  2. При развертывании подушки безопасности тщательно следуйте приведенным ниже инструкциям.
УКАЗАНИЕ:
Подготовьте аккумуляторную батарею как источник питания для развертывания подушки безопасности.


    COROLLA, AURIS. ZZE150 ZRE151,152 NDE150.Дополнительная Система (Пассивной) Безопасности.Система Подушек Безопасности.Передняя Подушка Безопасности Пассажира (Для Моделей С Кузовом Типа Хэтчбэк) Снятие С Эксплуатации

  1. Проверьте работоспособность SST (Нажмите здесь).

  1. Снимите переднюю подушку безопасности пассажира в сборе (Нажмите здесь).

    ПРЕДОСТЕРЕЖЕНИЕ:
    1. Начинать работы по снятию передней подушки безопасности пассажира следует не ранее, чем через 90 с после выключения зажигания и отсоединения кабеля от отрицательного (-) вывода аккумуляторной батареи.
    2. При помещении передней подушки безопасности пассажира на хранение ее следует укладывать поверхностью, в направление которой происходит развертывание, вверх.


  1. Установите SST.



      COROLLA, AURIS. ZZE150 ZRE151,152 NDE150.Дополнительная Система (Пассивной) Безопасности.Система Подушек Безопасности.Передняя Подушка Безопасности Пассажира (Для Моделей С Кузовом Типа Хэтчбэк) Снятие С Эксплуатации

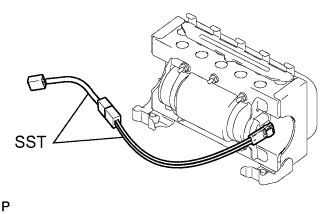

    1. После соединения SST подключите их передней подушке безопасности пассажира.

      SST
      09082-00802(09082-10801,09082-40800)


    COROLLA, AURIS. ZZE150 ZRE151,152 NDE150.Дополнительная Система (Пассивной) Безопасности.Система Подушек Безопасности.Передняя Подушка Безопасности Пассажира (Для Моделей С Кузовом Типа Хэтчбэк) Снятие С Эксплуатации

  1. С помощью запасного провода привяжите переднюю подушку безопасности пассажира к шине.

    Жгут проводов:
    Сечение провода в жгуте (без изоляции)
    1,25 мм2 (0,0019 дюйма2) или более
    ПРЕДОСТЕРЕЖЕНИЕ:
    При использовании для фиксации передней подушки безопасности пассажира слишком тонкого жгута проводов или альтернативного приспособления при развертывании подушки безопасности фиксирующее приспособление может разорваться. Используйте только специальные автомобильные жгуты проводов сечением не менее 1,25 мм2 (0,0019 дюйма2).
    УКАЗАНИЕ:
    Формула расчета площади поперечного сечения жилы:
    Площадь = 3,14 x (диаметр)2 разделить на 4

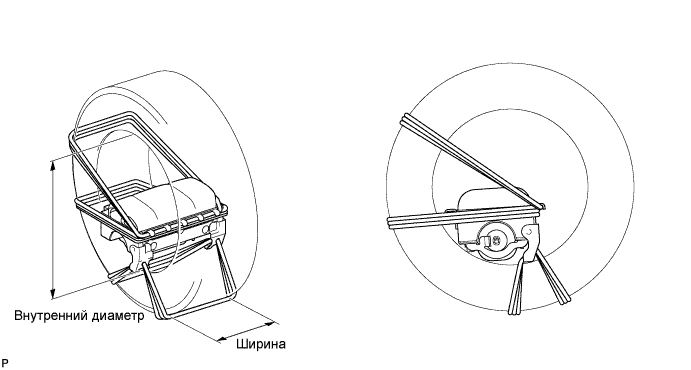

    1. Разместите переднюю подушку безопасности пассажира так, чтобы при развертывании усилие направлялось внутрь шины.

      Размер шины:
      Должен быть больше следующих значений
      Ширина:
      185 мм (7,28 дюйма)
      Внутренний диаметр:
      360 мм (14,17 дюйма)


      COROLLA, AURIS. ZZE150 ZRE151,152 NDE150.Дополнительная Система (Пассивной) Безопасности.Система Подушек Безопасности.Передняя Подушка Безопасности Пассажира (Для Моделей С Кузовом Типа Хэтчбэк) Снятие С Эксплуатации

      ПРЕДОСТЕРЕЖЕНИЕ:
      1. Жгут проводов должен быть плотно сжат. Если намотать жгуты проводов слабо, при ударе во время развертывания передняя подушка безопасности пассажира в сборе может оторваться.
      2. Всегда привязывайте переднюю подушку безопасности пассажира с обращенной внутрь шины стороной развертывания.
      ПРИМЕЧАНИЕ:
      Шина будет испорчена при развертывании подушки безопасности, поэтому потребуется запасная шина.


    COROLLA, AURIS. ZZE150 ZRE151,152 NDE150.Дополнительная Система (Пассивной) Безопасности.Система Подушек Безопасности.Передняя Подушка Безопасности Пассажира (Для Моделей С Кузовом Типа Хэтчбэк) Снятие С Эксплуатации

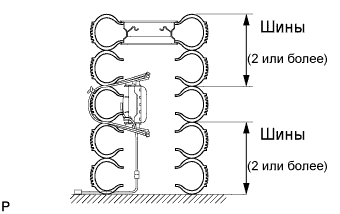

  1. Установите шины.

    1. Под шину, к которой привязана передняя подушка безопасности пассажира, подложите, как минимум, две шины.

    2. На шину, к которой привязана передняя подушка безопасности пассажира, положите, как минимум, две шины. В верхней шине должен быть установлен диск.

      ПРИМЕЧАНИЕ:
      Не размещайте разъем SST под шиной, так как это может привести к его повреждению.


      3. COROLLA, AURIS. ZZE150 ZRE151,152 NDE150

    3. Свяжите шины между собой с помощью двух жгутов проводов.

      ПРЕДОСТЕРЕЖЕНИЕ:
      Жгут проводов должен быть плотно затянут. Слабина жгута проводов приводит к расцеплению шин вследствие удара при развертывании подушки безопасности.


  1. Установите SST.



      COROLLA, AURIS. ZZE150 ZRE151,152 NDE150.Дополнительная Система (Пассивной) Безопасности.Система Подушек Безопасности.Передняя Подушка Безопасности Пассажира (Для Моделей С Кузовом Типа Хэтчбэк) Снятие С Эксплуатации

    1. Подсоедините разъем SST.

      SST
      09082-00700
      ПРИМЕЧАНИЕ:
      Во избежание повреждения разъема SST и жгута проводов не закрывайте дополнительный замок парного замка. Кроме того, обеспечьте небольшое провисание жгута проводов SST внутри покрышки

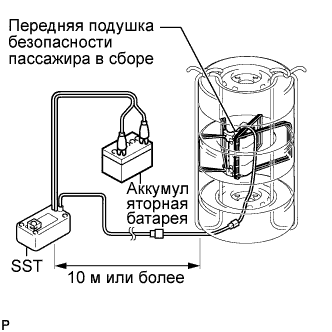

    2. Отодвиньте SST на расстояние не менее 10 м (33 футов) от подушки безопасности, привязанной к шине.

  1. Разверните подушку безопасности.

    1. Подсоедините красный зажим SST к положительному (+) выводу аккумуляторной батареи, а черный – к отрицательному (-) выводу.

    2. Проверьте, чтобы никто не находился в радиусе 10 м (33 фута) от шины, к которой привязана передняя подушка безопасности пассажира.

    3. Нажмите на активационный выключатель SST и разверните подушку безопасности.

      ПРЕДОСТЕРЕЖЕНИЕ:
      При срабатывании подушки безопасности рядом с шиной не должно быть людей.
      УКАЗАНИЕ:
      Подушка безопасности развертывается в момент загорания светодиодного индикатора выключателя SST.


    COROLLA, AURIS. ZZE150 ZRE151,152 NDE150

  1. Утилизируйте переднюю подушку безопасности пассажира.

    ПРЕДОСТЕРЕЖЕНИЕ:
    1. При развертывании передняя подушка безопасности пассажира сильно нагревается. Не касайтесь ее как минимум в течение 30 минут после развертывания.
    2. Для работы с развернутой передней подушкой безопасности пассажира обязательно надевайте специальные перчатки и защитные очки.
    3. Не допускайте попадания воды на переднюю подушку безопасности пассажира после развертывания подушки.
    4. По завершении работ всегда мойте руки водой.

    1. Снимите переднюю подушку безопасности пассажира с шины.

    2. Уложите переднюю подушку безопасности пассажира в сборе в полиэтиленовый пакет, надежно завяжите конец и утилизируйте так же, как и другие обычные детали.
