Подушка Безопасности Для Защиты Коленей Водителя В Сборе (Для Моделей С Кузовом Типа "Седан") -- Снятие |
| 1. МЕРЫ ПРЕДОСТОРОЖНОСТИ |
- ПРЕДОСТЕРЕЖЕНИЕ:
- Перед началом обслуживания обязательно изучите раздел "МЕРЫ ПРЕДОСТОРОЖНОСТИ" (Нажмите здесь).
| 2. ОТСОЕДИНИТЕ ПРОВОД ОТ ОТРИЦАТЕЛЬНОГО ВЫВОДА АККУМУЛЯТОРНОЙ БАТАРЕИ |
- ПРЕДОСТЕРЕЖЕНИЕ:
- После отсоединения провода подождите 90 с, чтобы исключить развертывание подушки безопасности
| 3. СНИМИТЕ НИЖНЮЮ КРЫШКУ ПАНЕЛИ ПРИБОРОВ № 1 В СБОРЕ |

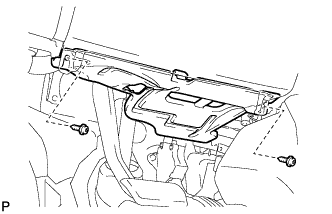

Выверните 2 винта <В>.
 |
Отцепите захват.
 |
Отсоедините направляющую и снимите нижнюю крышку панели приборов № 2 в сборе.
| 4. СНИМИТЕ НИЖНЮЮ КРЫШКУ ПАНЕЛИ ПРИБОРОВ №1 В СБОРЕ (для моделей с правосторонним рулевым управлением) |
Выверните 2 винта <В>.
 |
Отцепите захват.
Отсоедините направляющую и снимите нижнюю крышку панели приборов № 2 в сборе.
| 5. СНИМИТЕ ПОДУШКУ БЕЗОПАСНОСТИ ДЛЯ ЗАЩИТЫ КОЛЕНЕЙ ВОДИТЕЛЯ В СБОРЕ |
Выверните 2 болта (верхняя сторона).
 |

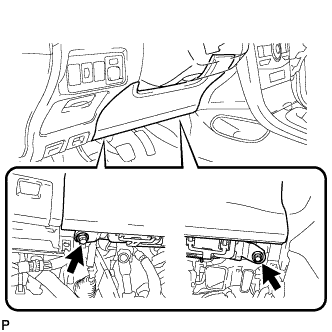

Выверните 2 болта (нижняя сторона).
 |

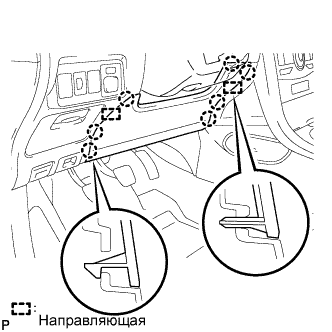

Освободите 7 захватов и 2 направляющие.
 |

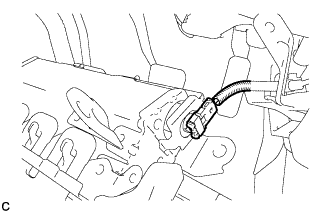

Отсоедините разъем подушки безопасности для защиты коленей водителя и снимите подушку безопасности для защиты коленей водителя.
- ПРИМЕЧАНИЕ:
- При разъединении разъема подушки безопасности будьте осторожны, чтобы не повредить жгут проводов подушки безопасности.
 |
