Подушка Безопасности Для Защиты Коленей Водителя В Сборе (Для Моделей С Кузовом Типа Хэтчбэк) Снятие С Эксплуатации. Corolla ZZE150

Система Безопасности. COROLLA, AURIS. ZZE150 ZRE151,152 NDE150
Дополнительная Система (Пассивной) Безопасности. COROLLA, AURIS. ZZE150 ZRE151,152 NDE150

  1. УТИЛИЗАЦИЯ ПОДУШКИ БЕЗОПАСНОСТИ ДЛЯ ЗАЩИТЫ КОЛЕНЕЙ ВОДИТЕЛЯ В СБОРЕ (ЕСЛИ ОНА УСТАНОВЛЕНА В АВТОМОБИЛЕ)

  2. УТИЛИЗАЦИЯ ПОДУШКИ БЕЗОПАСНОСТИ ДЛЯ ЗАЩИТЫ КОЛЕНЕЙ ВОДИТЕЛЯ В СБОРЕ (ЕСЛИ ОНА НЕ УСТАНОВЛЕНА В АВТОМОБИЛЕ)

Подушка Безопасности Для Защиты Коленей Водителя В Сборе (Для Моделей С Кузовом Типа "Хэтчбэк") -- Снятие С Эксплуатации


УКАЗАНИЕ:
При сдаче в лом автомобиля, оснащенного системой SRS, или снятии с эксплуатации подушки безопасности для защиты коленей водителя сначала разверните подушку безопасности в соответствии с описанной ниже процедурой. При обнаружении неисправностей, связанных со срабатыванием подушки безопасности, обращайтесь в Отдел технического обслуживания фирмы-дистрибьютора.

ПРЕДОСТЕРЕЖЕНИЕ:
  1. Подушка безопасности или преднатяжитель ремня безопасности может сработать от разряда статического электричества. Во избежание подобной ситуации перед выполнением данной процедуры необходимо прикоснуться голой рукой к металлическому предмету.
  2. Запрещается утилизация подушки безопасности для защиты коленей водителя с неразвернутой подушкой безопасности.
  3. Подушка безопасности при срабатывании издает громкий хлопок, поэтому работы следует проводить на открытом пространстве, чтобы не причинять неудобства жителям близлежащих зданий.
  4. При развертывании подушки безопасности всегда применяйте предназначенный для этого SST (приспособление для срабатывания подушки безопасности SRS). Все операции следует выполнять в безопасном месте, удаленном от источников электрических помех.
  5. При развертывании подушки безопасности следует находиться от нее на расстоянии не менее 10 м (33 фута).
  6. Подушка безопасности для защиты коленей водителя при развертывании подушки безопасности сильно нагревается. Не касайтесь ее как минимум в течение 30 минут после развертывания
  7. Для работы с развернутой подушкой безопасности для защиты коленей водителя обязательно надевайте специальные перчатки и защитные очки.
  8. Не допускайте попадания воды на подушку безопасности для защиты коленей водителя после развертывания подушки.
  9. По завершении работ всегда мойте руки водой.


1. УТИЛИЗАЦИЯ ПОДУШКИ БЕЗОПАСНОСТИ ДЛЯ ЗАЩИТЫ КОЛЕНЕЙ ВОДИТЕЛЯ В СБОРЕ (ЕСЛИ ОНА УСТАНОВЛЕНА В АВТОМОБИЛЕ)
УКАЗАНИЕ:
Подготовьте аккумуляторную батарею как источник питания для развертывания подушки безопасности.


    COROLLA, AURIS. ZZE150 ZRE151,152 NDE150.Дополнительная Система (Пассивной) Безопасности.Система Подушек Безопасности.Подушка Безопасности Для Защиты Коленей Водителя В Сборе (Для Моделей С Кузовом Типа Хэтчбэк) Снятие С Эксплуатации

  1. Проверьте работоспособность SST (Нажмите здесь).

  1. Перейдите к разделу "МЕРЫ ПРЕДОСТОРОЖНОСТИ" (Нажмите здесь).

  1. Отсоедините кабель от отрицательного вывода аккумуляторной батареи.

    ПРЕДОСТЕРЕЖЕНИЕ:
    После отсоединения провода подождите 90 с, чтобы исключить развертывание подушки безопасности

  1. Снимите нижнюю крышку панели приборов № 1 (Нажмите здесь).

  1. Отсоедините разъем подушки безопасности для защиты коленей водителя.

    ПРИМЕЧАНИЕ:
    Соблюдайте осторожность, чтобы не повредить жгут проводов подушки безопасности.

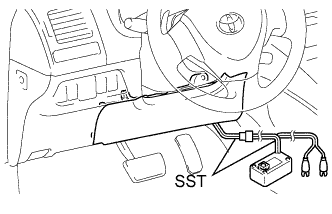

  1. Установите SST.



      COROLLA, AURIS. ZZE150 ZRE151,152 NDE150.Дополнительная Система (Пассивной) Безопасности.Система Подушек Безопасности.Подушка Безопасности Для Защиты Коленей Водителя В Сборе (Для Моделей С Кузовом Типа Хэтчбэк) Снятие С Эксплуатации

    1. Подсоедините разъем SST к подушке безопасности для защиты коленей водителя.

      SST
      09082-00700
      09082-00770
      ПРИМЕЧАНИЕ:
      Во избежание повреждения разъема SST и жгута проводов не закрывайте дополнительный замок парного замка.


      2. COROLLA, AURIS. ZZE150 ZRE151,152 NDE150.Дополнительная Система (Пассивной) Безопасности.Система Подушек Безопасности.Подушка Безопасности Для Защиты Коленей Водителя В Сборе (Для Моделей С Кузовом Типа Хэтчбэк) Снятие С Эксплуатации

    2. Отодвиньте SST на расстояние не менее 10 м (33 футов) от переднего бокового стекла автомобиля.

    3. Жгут проводов SST должен обеспечивать достаточное расстояние до переднего бокового окна. Закройте все двери и окна автомобиля.

      ПРИМЕЧАНИЕ:
      Соблюдайте осторожность, чтобы не повредить жгут проводов SST.

    4. Подсоедините красный зажим SST к положительному (+) выводу аккумуляторной батареи, а черный – к отрицательному (-) выводу.

  1. Разверните подушку безопасности.

    1. Никто не должен находиться внутри автомобиля и на расстоянии до 10 м (33 футов) от него.

    2. Нажмите на активационный выключатель SST и разверните подушку безопасности.

      ПРЕДОСТЕРЕЖЕНИЕ:
      1. При срабатывании подушки безопасности рядом с автомобилем не должно быть людей.
      2. Подушка безопасности для защиты коленей водителя при развертывании подушки безопасности сильно нагревается. Не касайтесь ее как минимум в течение 30 минут после развертывания
      3. Для работы с развернутой подушкой безопасности для защиты коленей водителя обязательно надевайте специальные перчатки и защитные очки.
      4. Не допускайте попадания воды на подушку безопасности для защиты коленей водителя после развертывания подушки.
      5. По завершении работ всегда мойте руки водой.
      УКАЗАНИЕ:
      Подушка безопасности развертывается в момент загорания светодиодного индикатора выключателя SST.


2. УТИЛИЗАЦИЯ ПОДУШКИ БЕЗОПАСНОСТИ ДЛЯ ЗАЩИТЫ КОЛЕНЕЙ ВОДИТЕЛЯ В СБОРЕ (ЕСЛИ ОНА НЕ УСТАНОВЛЕНА В АВТОМОБИЛЕ)
ПРИМЕЧАНИЕ:
  1. При утилизации только подушки безопасности для защиты коленей водителя не разворачивайте ее в автомобиле клиента.
  2. При развертывании подушки безопасности тщательно следуйте приведенным ниже инструкциям.
УКАЗАНИЕ:
Подготовьте аккумуляторную батарею как источник питания для развертывания подушки безопасности.


    COROLLA, AURIS. ZZE150 ZRE151,152 NDE150.Дополнительная Система (Пассивной) Безопасности.Система Подушек Безопасности.Подушка Безопасности Для Защиты Коленей Водителя В Сборе (Для Моделей С Кузовом Типа Хэтчбэк) Снятие С Эксплуатации

  1. Проверьте работоспособность SST (Нажмите здесь).

  1. Снимите подушку безопасности для защиты коленей водителя (Нажмите здесь).

    ПРЕДОСТЕРЕЖЕНИЕ:
    1. Начинать работы по снятию подушки безопасности для защиты коленей водителя следует не ранее, чем через 90 с после выключения зажигания и отсоединения провода от отрицательного (-) вывода аккумуляторной батареи.
    2. При хранении подушку безопасности для защиты коленей водителя следует укладывать той стороной, в направлении которой происходит развертывание подушки безопасности, вверх.


    COROLLA, AURIS. ZZE150 ZRE151,152 NDE150.Дополнительная Система (Пассивной) Безопасности.Система Подушек Безопасности.Подушка Безопасности Для Защиты Коленей Водителя В Сборе (Для Моделей С Кузовом Типа Хэтчбэк) Снятие С Эксплуатации

  1. С помощью запасного жгута проводов для автомобиля привяжите к шине подушку безопасности для защиты коленей водителя в сборе.

    Жгут проводов:
    Сечение провода в жгуте (без изоляции)
    1,25 мм2 (0,0019 дюйма2) или более
    ПРЕДОСТЕРЕЖЕНИЕ:
    При использовании для фиксации подушки безопасности для защиты коленей водителя слишком тонкого жгута проводов или альтернативного приспособления во время удара при развертывании подушки безопасности фиксирующее приспособление может разорваться. Используйте только специальные автомобильные жгуты проводов сечением не менее 1,25 мм2 (0,0019 дюйма2).
    УКАЗАНИЕ:
    Формула расчета площади поперечного сечения жилы:
    Площадь = 3,14 x (диаметр)2 разделить на 4

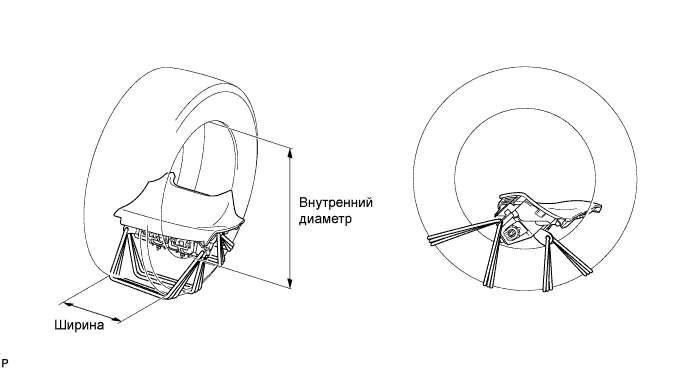

    1. Разместите подушку безопасности для защиты коленей водителя в сборе так, чтобы при развертывании усилие направлялось внутрь шины.

      Размер шины:
      Должен быть больше следующих значений
      Ширина:
      185 мм (7,28 дюйма)
      Внутренний диаметр:
      360 мм (14,17 дюйма)


      COROLLA, AURIS. ZZE150 ZRE151,152 NDE150.Дополнительная Система (Пассивной) Безопасности.Система Подушек Безопасности.Подушка Безопасности Для Защиты Коленей Водителя В Сборе (Для Моделей С Кузовом Типа Хэтчбэк) Снятие С Эксплуатации

      ПРЕДОСТЕРЕЖЕНИЕ:
      1. Жгут проводов должен быть плотно сжат. Если намотать жгуты проводов слабо, при ударе во время развертывания подушка безопасности для защиты коленей водителя в сборе может оторваться.
      2. Всегда привязывайте подушку безопасности для защиты коленей водителя так, чтобы сторона развертывания была обращена внутрь шины.
      ПРИМЕЧАНИЕ:
      Шина будет испорчена при развертывании подушки безопасности, поэтому потребуется запасная шина.


  1. Установите SST.



      COROLLA, AURIS. ZZE150 ZRE151,152 NDE150.Дополнительная Система (Пассивной) Безопасности.Система Подушек Безопасности.Подушка Безопасности Для Защиты Коленей Водителя В Сборе (Для Моделей С Кузовом Типа Хэтчбэк) Снятие С Эксплуатации

    1. Подсоедините разъем SST к подушке безопасности для защиты коленей водителя.

      SST
      09082-00770


  1. Установите шины.



      COROLLA, AURIS. ZZE150 ZRE151,152 NDE150.Дополнительная Система (Пассивной) Безопасности.Система Подушек Безопасности.Подушка Безопасности Для Защиты Коленей Водителя В Сборе (Для Моделей С Кузовом Типа Хэтчбэк) Снятие С Эксплуатации

    1. Под шину, к которой привязана подушка безопасности для защиты коленей водителя, подложите, как минимум, две шины.

    2. На шину, к которой привязана боковая подушка безопасности, положите, как минимум, две шины. В верхней шине должен быть установлен диск.

      ПРИМЕЧАНИЕ:
      Не размещайте разъем SST под шиной, так как это может привести к его повреждению.


      3. COROLLA, AURIS. ZZE150 ZRE151,152 NDE150

    3. Свяжите шины между собой с помощью двух жгутов проводов.

      ПРЕДОСТЕРЕЖЕНИЕ:
      Жгут проводов должен быть плотно сжат. Слабина жгута проводов приводит к расцеплению шин вследствие удара при развертывании подушки безопасности.


  1. Установите SST.



      COROLLA, AURIS. ZZE150 ZRE151,152 NDE150.Дополнительная Система (Пассивной) Безопасности.Система Подушек Безопасности.Подушка Безопасности Для Защиты Коленей Водителя В Сборе (Для Моделей С Кузовом Типа Хэтчбэк) Снятие С Эксплуатации

    1. Подсоедините разъем SST.

      SST
      09082-00700
      ПРИМЕЧАНИЕ:
      Во избежание повреждения разъема SST и жгута проводов не закрывайте дополнительный замок парного замка. Кроме того, обеспечьте небольшое провисание жгута проводов SST внутри покрышки

    2. Отодвиньте SST на расстояние не менее 10 м (33 футов) от подушки безопасности, привязанной к шине.

  1. Разверните подушку безопасности.

    1. Подсоедините красный зажим SST к положительному (+) выводу аккумуляторной батареи, а черный – к отрицательному (-) выводу.

    2. Проверьте, чтобы никто не находился в радиусе 10 м (33 фута) от шины, к которой привязана подушка безопасности для защиты коленей водителя.

    3. Нажмите на активационный выключатель SST и разверните подушку безопасности.

      ПРЕДОСТЕРЕЖЕНИЕ:
      При срабатывании подушки безопасности рядом с шиной не должно быть людей.
      УКАЗАНИЕ:
      Подушка безопасности развертывается в момент загорания светодиодного индикатора выключателя SST.


    COROLLA, AURIS. ZZE150 ZRE151,152 NDE150

  1. Утилизируйте подушку безопасности для защиты коленей водителя в сборе.

    ПРЕДОСТЕРЕЖЕНИЕ:
    1. Подушка безопасности для защиты коленей водителя при развертывании подушки безопасности сильно нагревается. Не касайтесь ее как минимум в течение 30 минут после развертывания
    2. Для работы с развернутой подушкой безопасности для защиты коленей водителя обязательно надевайте специальные перчатки и защитные очки.
    3. Не допускайте попадания воды на подушку безопасности для защиты коленей водителя после развертывания подушки.
    4. По завершении работ всегда мойте руки водой.

    1. Снимите подушку безопасности для защиты коленей водителя с шины.

    2. Уложите подушку безопасности для защиты коленей водителя в сборе в полиэтиленовый пакет, надежно завяжите конец и утилизируйте так же, как и другие обычные детали.
