Подушка Безопасности Передних Сидений В Сборе Снятие С Эксплуатации. Corolla ZZE150

Система Безопасности. COROLLA, AURIS. ZZE150 ZRE151,152 NDE150
Дополнительная Система (Пассивной) Безопасности. COROLLA, AURIS. ZZE150 ZRE151,152 NDE150

  1. УТИЛИЗАЦИЯ ПОДУШКИ БЕЗОПАСНОСТИ ПЕРЕДНИХ СИДЕНИЙ В СБОРЕ (ЕСЛИ ОНА УСТАНОВЛЕНА В АВТОМОБИЛЕ)

  2. УТИЛИЗАЦИЯ ПОДУШКИ БЕЗОПАСНОСТИ ПЕРЕДНИХ СИДЕНИЙ В СБОРЕ (ЕСЛИ ОНА НЕ УСТАНОВЛЕНА В АВТОМОБИЛЕ)

Подушка Безопасности Передних Сидений В Сборе -- Снятие С Эксплуатации


УКАЗАНИЕ:
При сдаче в лом автомобиля, оснащенного системой SRS, или снятии с эксплуатации подушки безопасности передних сидений сначала разверните подушку безопасности в соответствии с описанной ниже процедурой. При обнаружении неисправностей, связанных со срабатыванием подушки безопасности, обращайтесь в Отдел технического обслуживания фирмы-дистрибьютора.

ПРЕДОСТЕРЕЖЕНИЕ:
  1. Подушка безопасности или преднатяжитель ремня безопасности может сработать от разряда статического электричества. Во избежание подобной ситуации перед выполнением данной процедуры необходимо прикоснуться голой рукой к металлическому предмету.
  2. Запрещается утилизация боковой подушки безопасности переднего сиденья в сборе с неразвернутой подушкой безопасности.
  3. Подушка безопасности при срабатывании издает громкий хлопок, поэтому работы следует проводить на открытом пространстве, чтобы не причинять неудобства жителям близлежащих зданий.
  4. При развертывании подушки безопасности всегда применяйте предназначенный для этого SST (приспособление для срабатывания подушки безопасности SRS). Все операции следует выполнять в безопасном месте, удаленном от источников электрических помех.
  5. При развертывании подушки безопасности следует находиться от нее на расстоянии не менее 10 м (33 футов).
  6. При развертывании подушка безопасности передних сидений сильно нагревается. Не касайтесь ее как минимум в течение 30 минут после развертывания.
  7. Для работы с развернутой подушкой безопасности передних сидений в сборе обязательно надевайте специальные перчатки и защитные очки.
  8. Не допускайте попадания воды на подушку безопасности передних сидений в сборе после развертывания подушки.
  9. По завершении работ всегда мойте руки водой.
  10. Подушка безопасности или преднатяжитель ремня безопасности может сработать от разряда статического электричества.
    Во избежание подобной ситуации перед выполнением данной процедуры необходимо прикоснуться голой рукой к металлическому предмету.


1. УТИЛИЗАЦИЯ ПОДУШКИ БЕЗОПАСНОСТИ ПЕРЕДНИХ СИДЕНИЙ В СБОРЕ (ЕСЛИ ОНА УСТАНОВЛЕНА В АВТОМОБИЛЕ)
УКАЗАНИЕ:
Подготовьте аккумуляторную батарею как источник питания для развертывания подушки безопасности.


    COROLLA, AURIS. ZZE150 ZRE151,152 NDE150.Дополнительная Система (Пассивной) Безопасности.Система Подушек Безопасности.Подушка Безопасности Передних Сидений В Сборе Снятие С Эксплуатации

  1. Проверьте работоспособность SST (Нажмите здесь).

  1. Перейдите к разделу "МЕРЫ ПРЕДОСТОРОЖНОСТИ" (Нажмите здесь).

  1. Отсоедините кабель от отрицательного вывода аккумуляторной батареи.

    ПРЕДОСТЕРЕЖЕНИЕ:
    После отсоединения провода подождите 90 с, чтобы исключить развертывание подушки безопасности


  1. Установите SST.



      COROLLA, AURIS. ZZE150 ZRE151,152 NDE150.Дополнительная Система (Пассивной) Безопасности.Система Подушек Безопасности.Подушка Безопасности Передних Сидений В Сборе Снятие С Эксплуатации

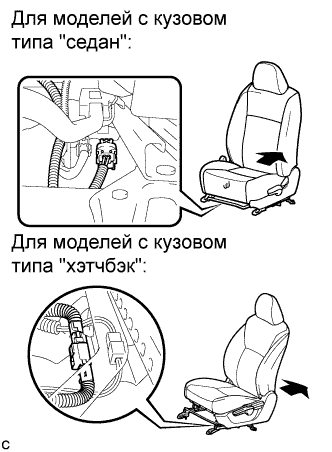

    1. Сдвиньте переднее сиденье в крайнее заднее положение.

    2. Отсоедините разъем (желтый) от подушки безопасности передних сидений в сборе.

      ПРИМЕЧАНИЕ:
      При разъединении разъема подушки безопасности будьте осторожны, чтобы не повредить жгут проводов подушки безопасности.


      3. COROLLA, AURIS. ZZE150 ZRE151,152 NDE150.Дополнительная Система (Пассивной) Безопасности.Система Подушек Безопасности.Подушка Безопасности Передних Сидений В Сборе Снятие С Эксплуатации

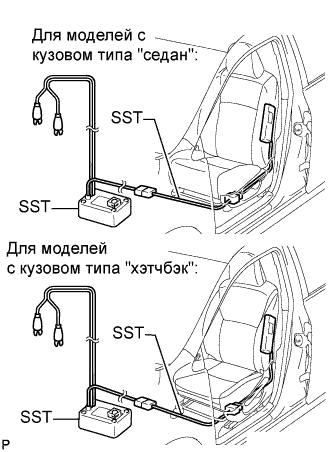

    3. Подсоедините разъем SST к разъему боковой подушки безопасности передних сидений в сборе.

      SST
      09082-00700
      09082-00820
      ПРИМЕЧАНИЕ:
      Во избежание повреждения разъема SST и жгута проводов не закрывайте дополнительный замок парного замка.


      4. COROLLA, AURIS. ZZE150 ZRE151,152 NDE150.Дополнительная Система (Пассивной) Безопасности.Система Подушек Безопасности.Подушка Безопасности Передних Сидений В Сборе Снятие С Эксплуатации

    4. Отодвиньте SST на расстояние не менее 10 м (33 футов) от переднего бокового стекла автомобиля.

    5. Жгут проводов SST должен обеспечивать достаточное расстояние до переднего бокового окна. Закройте все двери и окна автомобиля.

      ПРИМЕЧАНИЕ:
      Соблюдайте осторожность, чтобы не повредить жгут проводов SST.

    6. Подсоедините красный зажим SST к положительному (+) выводу аккумуляторной батареи, а черный – к отрицательному выводу (-).

  1. Разверните подушку безопасности.

    1. Никто не должен находиться внутри автомобиля и на расстоянии до 10 м (33 футов) от него.

    2. Нажмите на активационный выключатель SST и разверните подушку безопасности.

      ПРЕДОСТЕРЕЖЕНИЕ:
      1. При срабатывании подушки безопасности рядом с автомобилем не должно быть людей.
      2. При развертывании подушка безопасности передних сидений сильно нагревается. Не касайтесь ее как минимум в течение 30 минут после развертывания.
      3. Для работы с развернутой подушкой безопасности передних сидений в сборе обязательно надевайте специальные перчатки и защитные очки.
      4. Не допускайте попадания воды на подушку безопасности передних сидений в сборе после развертывания подушки.
      5. По завершении работ всегда мойте руки водой.
      УКАЗАНИЕ:
      Подушка безопасности развертывается в момент загорания светодиодного индикатора выключателя SST.


2. УТИЛИЗАЦИЯ ПОДУШКИ БЕЗОПАСНОСТИ ПЕРЕДНИХ СИДЕНИЙ В СБОРЕ (ЕСЛИ ОНА НЕ УСТАНОВЛЕНА В АВТОМОБИЛЕ)
ПРИМЕЧАНИЕ:
  1. При утилизации подушки безопасности передних сидений не разворачивайте ее в автомобиле клиента.
  2. При развертывании подушки безопасности тщательно следуйте приведенным ниже инструкциям.
УКАЗАНИЕ:
Подготовьте аккумуляторную батарею как источник питания для развертывания подушки безопасности.


    COROLLA, AURIS. ZZE150 ZRE151,152 NDE150.Дополнительная Система (Пассивной) Безопасности.Система Подушек Безопасности.Подушка Безопасности Передних Сидений В Сборе Снятие С Эксплуатации

  1. Проверьте работоспособность SST (Нажмите здесь).

  1. Снимите подушку безопасности передних сидений в сборе.

    1. Снимите переднее сиденье в сборе (Нажмите здесьдля моделей производства TMC, Нажмите здесьдля моделей производства TMUK, Нажмите здесь для моделей производства TMMT).

    2. Отверните 2 гайки и снимите боковую подушку безопасности передних сидений в сборе со спинки в сборе (Нажмите здесьдля моделей производства TMC, Нажмите здесьдля моделей производства TMUK, Нажмите здесь для моделей производства TMMT).

      ПРЕДОСТЕРЕЖЕНИЕ:
      1. Начинать работы по снятию подушки безопасности передних сидений следует не ранее, чем через 90 секунд после выключения зажигания и отсоединения кабеля от отрицательного (-) вывода аккумуляторной батареи.
      2. При хранении подушку безопасности передних сидений в сборе следует укладывать стороной, в направлении которой происходит развертывание подушки безопасности, вверх.


    COROLLA, AURIS. ZZE150 ZRE151,152 NDE150.Дополнительная Система (Пассивной) Безопасности.Система Подушек Безопасности.Подушка Безопасности Передних Сидений В Сборе Снятие С Эксплуатации

  1. С помощью запасного жгута проводов для автомобиля привяжите к шине подушку безопасности передних сидений в сборе.

    Жгут проводов:
    Сечение провода в жгуте (без изоляции)
    1,25 мм2 (0,0019 дюйма2) или более
    УКАЗАНИЕ:
    Формула расчета площади поперечного сечения жилы:
    Площадь = 3,14 x (диаметр)2 разделить на 4
    ПРЕДОСТЕРЕЖЕНИЕ:
    При использовании для фиксации подушки безопасности передних сидений слишком тонкого жгута проводов или альтернативного приспособления при развертывании подушки безопасности фиксирующее приспособление может разорваться. Используйте только специальные автомобильные жгуты проводов сечением не менее 1,25 мм2 (0,0019 дюйма2).



      COROLLA, AURIS. ZZE150 ZRE151,152 NDE150

    1. Наживите 2 гайки на подушку безопасности передних сидений в сборе.



      2. COROLLA, AURIS. ZZE150 ZRE151,152 NDE150

    2. Обмотайте жгут проводов вокруг резьбовых шпилек подушки безопасности передних сидений, как показано на рисунке.



      3. COROLLA, AURIS. ZZE150 ZRE151,152 NDE150.Дополнительная Система (Пассивной) Безопасности.Система Подушек Безопасности.Подушка Безопасности Передних Сидений В Сборе Снятие С Эксплуатации

    3. Расположите подушку безопасности передних сидений в шине.

      Размер шины:
      Должен быть больше следующих значений
      Ширина:
      185 мм (7,28 дюйма)
      Внутренний диаметр:
      360 мм (14,17 дюйма)
      ПРЕДОСТЕРЕЖЕНИЕ:
      1. Жгут проводов должен быть плотно сжат. Если намотать жгуты проводов слабо, при ударе во время развертывания подушка безопасности передних сидений в сборе может оторваться.
      2. Всегда привязывайте подушку безопасности передних сидений так, чтобы при развертывании усилие направлялось внутрь шины.
      ПРИМЕЧАНИЕ:
      Шина будет испорчена при развертывании подушки безопасности, поэтому потребуется запасная шина.


  1. Установите SST.



      COROLLA, AURIS. ZZE150 ZRE151,152 NDE150.Дополнительная Система (Пассивной) Безопасности.Система Подушек Безопасности.Подушка Безопасности Передних Сидений В Сборе Снятие С Эксплуатации

    1. Подсоедините разъем SST к разъему боковой подушки безопасности передних сидений в сборе.

      SST
      09082-00820


    COROLLA, AURIS. ZZE150 ZRE151,152 NDE150.Дополнительная Система (Пассивной) Безопасности.Система Подушек Безопасности.Подушка Безопасности Передних Сидений В Сборе Снятие С Эксплуатации

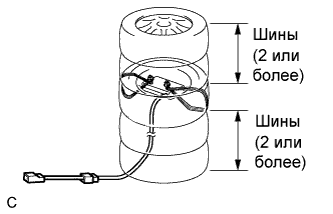

  1. Установите шины.

    1. Под шину, к которой привязана подушка безопасности передних сидений в сборе, подложите, как минимум, две шины.

    2. На шину, к которой привязана подушка безопасности передних сидений в сборе, положите, как минимум, две шины. В верхней шине должен быть установлен диск.

      ПРИМЕЧАНИЕ:
      Не размещайте разъем SST под шиной, так как это может привести к его повреждению.


      3. COROLLA, AURIS. ZZE150 ZRE151,152 NDE150

    3. Свяжите шины между собой с помощью двух жгутов проводов.

      ПРЕДОСТЕРЕЖЕНИЕ:
      Жгут проводов должен быть плотно затянут. Слабина жгута проводов приводит к расцеплению шин вследствие удара при развертывании подушки безопасности.


  1. Установите SST.



      COROLLA, AURIS. ZZE150 ZRE151,152 NDE150.Дополнительная Система (Пассивной) Безопасности.Система Подушек Безопасности.Подушка Безопасности Передних Сидений В Сборе Снятие С Эксплуатации

    1. Подсоедините разъем SST.

      SST
      09082-00700
      ПРИМЕЧАНИЕ:
      Во избежание повреждения разъема SST и жгута проводов не закрывайте дополнительный замок парного замка. Кроме того, обеспечьте небольшое провисание жгута проводов SST внутри покрышки

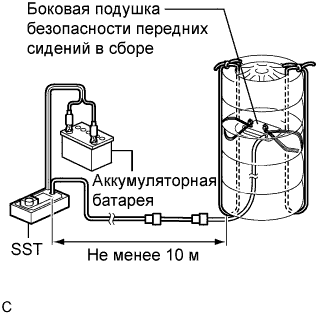

    2. Отодвиньте SST на расстояние не менее 10 м (33 футов) от подушки безопасности, привязанной к шине.

  1. Разверните подушку безопасности.

    1. Подсоедините красный зажим SST к положительному (+) выводу аккумуляторной батареи, а черный – к отрицательному выводу (-).

    2. Проверьте, чтобы никто не находился в радиусе 10 м (33 футов) от шины, к которой привязана подушка безопасности передних сидений.

    3. Нажмите на активационный выключатель SST и разверните подушку безопасности.

      ПРЕДОСТЕРЕЖЕНИЕ:
      При срабатывании подушки безопасности рядом с шиной не должно быть людей.
      УКАЗАНИЕ:
      Подушка безопасности развертывается в момент загорания светодиодного индикатора выключателя SST.


    COROLLA, AURIS. ZZE150 ZRE151,152 NDE150

  1. Утилизируйте подушку безопасности передних сидений в сборе.

    ПРЕДОСТЕРЕЖЕНИЕ:
    1. При развертывании подушка безопасности передних сидений сильно нагревается. Не касайтесь ее как минимум в течение 30 минут после развертывания.
    2. Для работы с развернутой подушкой безопасности передних сидений в сборе обязательно надевайте специальные перчатки и защитные очки.
    3. Не допускайте попадания воды на подушку безопасности передних сидений в сборе после развертывания подушки.
    4. По завершении работ всегда мойте руки водой.

    1. Снимите подушку безопасности передних сидений в сборе с шины.

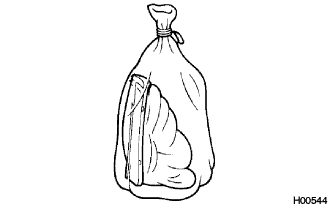

    2. Уложите подушку безопасности передних сидений в сборе в полиэтиленовый пакет, надежно завяжите конец и утилизируйте так же, как и другие обычные детали.
