Передний Датчик Системы Srs -- Снятие |
- УКАЗАНИЕ:
- Порядок выполнения работ одинаков для правой и левой стороны.
- Ниже рассмотрен порядок выполнения работ для левой стороны.
| 1. МЕРЫ ПРЕДОСТОРОЖНОСТИ |
- ПРЕДОСТЕРЕЖЕНИЕ:
- Перед началом обслуживания обязательно изучите раздел "МЕРЫ ПРЕДОСТОРОЖНОСТИ" (Нажмите здесь).

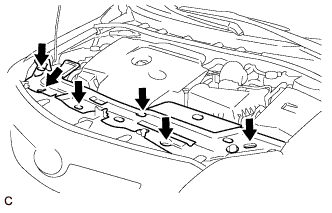

| 2. СНИМИТЕ ВЕРХНИЙ ВОЗДУШНЫЙ ОТРАЖАТЕЛЬ РАДИАТОРА (для моделей с крышкой радиатора) |
Remove the 6 clips and upper radiator air deflector.
 |
| 3. ОТСОЕДИНИТЕ ПРОВОД ОТ ОТРИЦАТЕЛЬНОГО ВЫВОДА АККУМУЛЯТОРНОЙ БАТАРЕИ |
- ПРЕДОСТЕРЕЖЕНИЕ:
- После отсоединения провода подождите 90 с, чтобы исключить развертывание подушки безопасности
| 4. СНИМИТЕ ЗАЩИТНЫЙ ЭЛЕМЕНТ РЕШЕТКИ РАДИАТОРА (для моделей с кузовом типа "седан") |
Снимите 2 защитных элемента решетки радиатора.
 |
| 5. СНИМИТЕ ПЕРЕДНИЙ БАМПЕР В СБОРЕ (для моделей с кузовом типа "седан") |
С помощью отвертки поверните палец на 90 градусов и снимите фиксатор штифтов.
- УКАЗАНИЕ:
- Порядок выполнения работ одинаков для правой и левой стороны.
 |
Наклейте вокруг переднего бампера в сборе защитную клейкую ленту.
 |
Выверните 6 винтов, 2 болта и освободите 5 фиксаторов.
Освободите 6 захватов и снимите передний бампер в сборе, как показано на рисунке.
 |
Для моделей с противотуманными фарами:
Отсоедините разъем противотуманной фары.
Для моделей с очистителями фар:
Слейте омывающую жидкость. (Нажмите здесь)

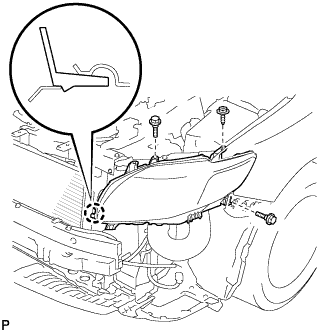

| 6. СНИМИТЕ ФАРУ В СБОРЕ (для моделей с кузовом типа "седан") |
Выверните 2 болта и винт.
 |
Отцепите захват.
Отсоедините разъемы и снимите фару в сборе.
| 7. СНИМИТЕ ПЕРЕДНИЙ БАМПЕР В СБОРЕ (для моделей с кузовом типа "хэтчбэк") |
Снимите фиксатор.
- УКАЗАНИЕ:
- Порядок выполнения работ для правой и левой сторон одинаков.
 |
С помощью отвертки поверните палец на 90 градусов и снимите фиксатор штифтов.
- УКАЗАНИЕ:
- Порядок выполнения работ для правой и левой сторон одинаков.
Наклейте вокруг переднего бампера в сборе защитную клейкую ленту.
 |
Выверните 6 винтов, 4 болта и освободите 3 фиксатора.
Освободите 6 захватов и снимите передний бампер в сборе, как показано на рисунке.
 |
Для моделей с противотуманными фарами:
Отсоедините разъем противотуманной фары.
Для моделей с очистителями фар:
Слейте омывающую жидкость. (Нажмите здесь)

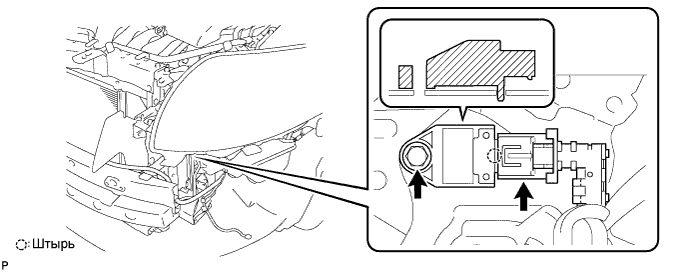

| 8. СНИМИТЕ ПЕРЕДНИЙ ДАТЧИК СИСТЕМЫ SRS (для моделей с кузовом типа "седан") |
Вывырните болт и снимите передний датчик системы SRS с кузова.
- ПРИМЕЧАНИЕ:
- Ослабьте болт, придерживая передний датчик системы SRS, поскольку штырь (стопор) переднего датчика системы SRS легко повредить.
 |
Отсоедините разъем от переднего датчика системы SRS.
- ПРИМЕЧАНИЕ:
- При разъединении разъема подушки безопасности будьте осторожны, чтобы не повредить жгут проводов подушки безопасности.

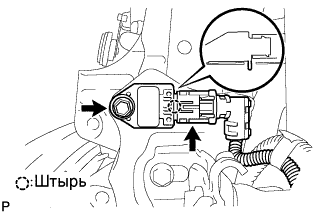

| 9. СНИМИТЕ ПЕРЕДНИЙ ДАТЧИК СИСТЕМЫ SRS (для моделей с кузовом типа "хэтчбэк") |
Вывырните болт и снимите передний датчик системы SRS с кузова.
- ПРИМЕЧАНИЕ:
- Ослабьте болт, придерживая передний датчик системы SRS, поскольку штырь (стопор) переднего датчика системы SRS легко повредить.
Отсоедините разъем от переднего датчика системы SRS.
- ПРИМЕЧАНИЕ:
- При разъединении разъема подушки безопасности будьте осторожны, чтобы не повредить жгут проводов подушки безопасности.
