Центральный Блок Управления Системы Srs (Для Моделей С Кузовом Типа "Седан") -- Снятие |
| 1. МЕРЫ ПРЕДОСТОРОЖНОСТИ |
- ПРЕДОСТЕРЕЖЕНИЕ:
- Перед началом обслуживания обязательно изучите раздел "МЕРЫ ПРЕДОСТОРОЖНОСТИ" (Нажмите здесь).
| 2. ОТСОЕДИНИТЕ ПРОВОД ОТ ОТРИЦАТЕЛЬНОГО ВЫВОДА АККУМУЛЯТОРНОЙ БАТАРЕИ |
- ПРЕДОСТЕРЕЖЕНИЕ:
- После отсоединения провода подождите 90 с, чтобы исключить развертывание подушки безопасности
| 3. СНИМИТЕ ЛЕВУЮ НИЖНЮЮ ОТДЕЛОЧНУЮ НАКЛАДКУ ПАНЕЛИ ПРИБОРОВ |
Освободите 3 захвата и фиксатор и снимите левую нижнюю отделочную накладку панели приборов.
 |
| 4. СНИМИТЕ ПРАВУЮ НИЖНЮЮ ОТДЕЛОЧНУЮ НАКЛАДКУ ПАНЕЛИ ПРИБОРОВ |
Освободите 3 захвата и фиксатор и снимите правую нижнюю отделочную накладку панели приборов.
 |
| 5. СНИМИТЕ РУКОЯТКУ РЫЧАГА ПЕРЕКЛЮЧЕНИЯ ПЕРЕДАЧ В СБОРЕ (для моделей с механической трансмиссией) |
Поверните рукоятку рычага переключения передач против часовой стрелки и снимите ее.
 |
| 6. СНИМИТЕ РУКОЯТКУ РЫЧАГА ПЕРЕКЛЮЧЕНИЯ ПЕРЕДАЧ В СБОРЕ (для моделей с механической трансмиссией "multimode") |
Поверните рукоятку рычага переключения передач против часовой стрелки и снимите ее.
 |
| 7. СНИМИТЕ РУКОЯТКУ РЫЧАГА ПЕРЕКЛЮЧЕНИЯ ПЕРЕДАЧ В СБОРЕ (для моделей с автоматической трансмиссией) |
Поверните рукоятку рычага переключения передач против часовой стрелки и снимите ее.
 |
| 8. СНИМИТЕ ЦЕНТРАЛЬНУЮ ОБЛИЦОВКУ ПАНЕЛИ УПРАВЛЕНИЯ (для моделей с механической трансмиссией) |
Освободите 2 захвата и 2 фиксатора, а затем снимите центральную облицовку панели управления в сборе.
 |
| 9. СНИМИТЕ ЦЕНТРАЛЬНУЮ ОБЛИЦОВКУ ПАНЕЛИ УПРАВЛЕНИЯ (для моделей с механической трансмиссией "multimode") |
Освободите 2 захвата и 2 фиксатора, а затем снимите центральную облицовку панели управления в сборе.
 |
| 10. СНИМИТЕ ЦЕНТРАЛЬНУЮ ОТДЕЛОЧНУЮ НАКЛАДКУ ПАНЕЛИ ПРИБОРОВ В СБОРЕ (для моделей с автоматической трансмиссией) |
Освободите 2 захвата и 2 фиксатора, а затем снимите центральную отделочную накладку панели приборов в сборе.
 |
| 11. СНИМИТЕ ЯЩИК ПАНЕЛИ ПРИБОРОВ В СБОРЕ |
Выверните 2 винта <В>.
 |
Освободите 2 захвата.
Отсоедините все разъемы и снимите ящик панели приборов в сборе.
| 12. СНИМИТЕ ПЕРЕДНЮЮ ВСТАВКУ ВЕЩЕВОГО ЯЩИКА В ОБЛИЦОВКЕ ТУННЕЛЯ ПОЛА № 1 |
Освободите 3 захвата.
 |
Отсоедините направляющую и снимите переднюю вставку вещевого ящика в облицовке туннеля пола № 1.
| 13. СНИМИТЕ ПЕРЕДНЮЮ ВСТАВКУ ВЕЩЕВОГО ЯЩИКА В ОБЛИЦОВКЕ ТУННЕЛЯ ПОЛА № 2 |
Освободите 3 захвата.
 |
Отсоедините направляющую и снимите переднюю вставку вещевого ящика в облицовке туннеля пола № 2.
| 14. СНИМИТЕ ВЕРХНЮЮ ЧАСТЬ ПАНЕЛИ ПРИБОРОВ В СБОРЕ |
С помощью отвертки расцепите 8 фиксаторов и снимите верхнюю панель консоли.
- УКАЗАНИЕ:
- Конец отвертки перед использованием следует изолировать защитной клейкой лентой.
 |
| 15. СНИМИТЕ КОВРИК ВЕЩЕВОГО ЯЩИКА В ОБЛИЦОВКЕ ТУННЕЛЯ ПОЛА |
Снимите коврик вещевого ящика в облицовке туннеля пола.
 |
| 16. СНИМИТЕ ВЕЩЕВОЙ ЯЩИК В ОБЛИЦОВКЕ ТУННЕЛЯ ПОЛА В СБОРЕ (для моделей с механической трансмиссией) |
Отверните 4 болта.
 |
Выверните 2 винта и снимите вещевой ящик в облицовке туннеля пола в сборе.
 |
| 17. СНИМИТЕ ВЕЩЕВОЙ ЯЩИК В ОБЛИЦОВКЕ ТУННЕЛЯ ПОЛА В СБОРЕ (для моделей с механической трансмиссией "multimode") |
Выверните 4 болта и 2 винта.
 |
Выверните 2 винта и снимите вещевой ящик в облицовке туннеля пола в сборе.
 |
| 18. СНИМИТЕ ЗАДНИЙ ВЕЩЕВОЙ ЯЩИК В СБОРЕ (для моделей с автоматической трансмиссией) |
Выверните 4 болта и 2 винта.
 |
Выверните 2 винта и снимите вещевой ящик в облицовке туннеля пола в сборе.
 |

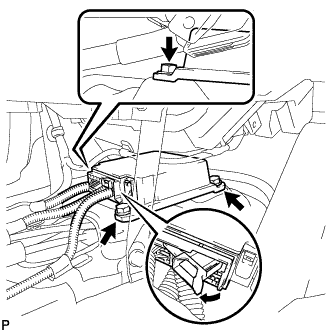

| 19. СНИМИТЕ ЦЕНТРАЛЬНЫЙ БЛОК УПРАВЛЕНИЯ СИСТЕМЫ SRS |
Отогните коврик.
Отсоедините держатель (с разъемами).
- ПРИМЕЧАНИЕ:
- При разъединении разъема подушки безопасности будьте осторожны, чтобы не повредить жгут проводов подушки безопасности.
 |
Выверните 3 болта и снимите центральный блок управления системы SRS в сборе.
