Центральный Блок Управления Системы Srs (Для Моделей С Кузовом Типа Седан) Установка. Corolla ZZE150

Убедитесь, что замок зажигания установлен в положение OFF (ВЫКЛ).

Убедитесь, что кабель отсоединен от отрицательного (-) вывода аккумуляторной батареи.

ПРЕДОСТЕРЕЖЕНИЕ:

После отсоединения провода подождите 90 с, чтобы исключить развертывание подушки безопасности

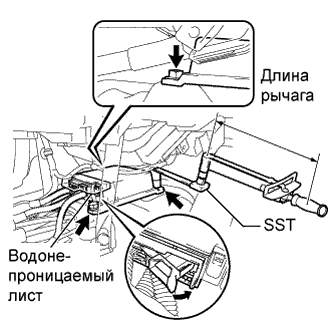

С помощью SST установите центральный блок управления системы SRS в сборе и закрепите его 3 болтами.

SST

09961-01270

Момент затяжки:

без SST:

18 Н*м{184 кгс*см, 13 фунт-сила-футов}

с использованием SST:

11 Н*м{112 кгс*см, 8 фунт-сила-футов}

ПРИМЕЧАНИЕ:

1. Используйте динамометрический ключ с длиной рычага 250 мм (9,84 дюйма).

2. Данное значение момента затяжки действительно в случае, если SST установлен параллельно динамометрическому ключу.

3. В случае падения центрального блока управления системы SRS, а также при наличии трещин, вмятин и других дефектов кронштейна, корпуса или разъема, замените его.

4. При установке центрального блока управления системы SRS обязательно проверьте, чтобы электропроводка системы SRS не мешала работе других деталей и не пережималась ими.

5. При первом включении зажигания (IG) после замены центрального блока управления системы SRS в автомобиле не должно быть пассажиров.


Проверьте отсутствие люфта между установочными деталями центрального блока управления системы SRS.

Подсоедините держатель (с разъемами).

ПРИМЕЧАНИЕ:

При разъединении разъема подушки безопасности будьте осторожны, чтобы не повредить жгут проводов подушки безопасности.

Проверьте правильность установки водонепроницаемых чехлов.

Вверните 2 винта.

Установите вещевой ящик в облицовке туннеля пола в сборе и закрепите его 4 болтами и 2 винтами.

Вверните 2 винта.

Установите вещевой ящик в облицовке туннеля пола и закрепите его 4 болтами и 2 винтами.

Вверните 2 винта.

Установите вещевой ящик в облицовке туннеля пола и закрепите его 4 болтами.

Установите коврик вещевого ящика в облицовке туннеля пола.

Установите верхнюю панель консоли и закрепите ее 8 фиксаторами.

Введите в зацепление направляющую.

Введите в зацепление 3 захвата и установите переднюю вставку вещевого ящика в облицовке туннеля пола № 1.

Введите в зацепление направляющую.

Введите в зацепление 3 захвата и установите переднюю вставку вещевого ящика в облицовке туннеля пола № 2.

Введите в зацепление 2 захвата.

Установите ящик панели приборов и закрепите ее 2 винтами <B>.

Введите в зацепление 2 захвата и 2 фиксатора и установите центральную облицовку панели управления в сборе.

Введите в зацепление 2 захвата и 2 фиксатора и установите центральную облицовку панели управления.

Введите в зацепление 2 захвата и 2 фиксатора и установите центральную облицовку панели управления.

Поверните рукоятку рычага переключения передач по часовой стрелке и закрепите ее.

Поверните рукоятку рычага переключения передач по часовой стрелке и закрепите ее.

Поверните рукоятку рычага переключения передач по часовой стрелке и закрепите ее.

Введите в зацепление 3 захвата и фиксатор и установите левую нижнюю отделочную накладку панели приборов.

Введите в зацепление 3 захвата и фиксатор и установите правую нижнюю отделочную накладку панели приборов

Проверьте контрольную лампу аварийного состояния SRS (Нажмите здесь).
