Задний Датчик Системы Srs -- Снятие


УКАЗАНИЕ:
  1. Порядок выполнения работ для правой и левой сторон одинаков.
  2. Ниже рассмотрен порядок выполнения работ для левой стороны.


1. МЕРЫ ПРЕДОСТОРОЖНОСТИ
ПРЕДОСТЕРЕЖЕНИЕ:
Перед началом обслуживания обязательно изучите раздел "МЕРЫ ПРЕДОСТОРОЖНОСТИ" (Нажмите здесь).


2. ОТСОЕДИНИТЕ ПРОВОД ОТ ОТРИЦАТЕЛЬНОГО ВЫВОДА АККУМУЛЯТОРНОЙ БАТАРЕИ
ПРЕДОСТЕРЕЖЕНИЕ:
После отсоединения провода подождите 90 с, чтобы исключить развертывание подушки безопасности


3. СНИМИТЕ ОПОРНУЮ НАКЛАДКУ ЗАДНЕЙ ДВЕРИ (для моделей с кузовом типа "седан")


    COROLLA, AURIS. ZZE150 ZRE151,152 NDE150

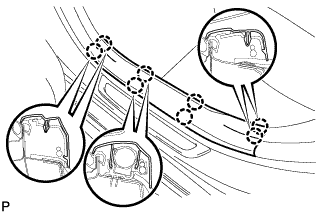

  1. Освободите 10 захватов и снимите опорную накладку левой задней двери.



4. СНИМИТЕ УПЛОТНИТЕЛЬ ОБШИВКИ ПРОЕМА ЗАДНЕЙ ДВЕРИ (для моделей с кузовом типа "седан")


    COROLLA, AURIS. ZZE150 ZRE151,152 NDE150

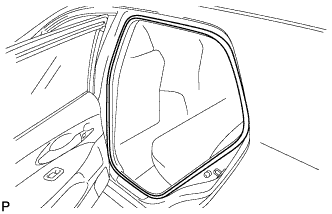

  1. Снимите уплотнитель обшивки проема левой задней двери.



5. СНИМИТЕ ПОДУШКУ ЗАДНЕГО СИДЕНЬЯ В СБОРЕ (для моделей с кузовом типа "седан")


    COROLLA, AURIS. ZZE150 ZRE151,152 NDE150.Дополнительная Система (Пассивной) Безопасности.Система Подушек Безопасности.Задний Датчик Системы Srs Снятие

  1. Отцепите 2 передних крепления подушки сиденья от кузова автомобиля.

    ПРИМЕЧАНИЕ:
    Поскольку рама подушки легко деформируется, аккуратно соблюдайте приведенные ниже указания.

    1. Выберите крепление, которое будет отсоединяться первым. Расположите руки рядом с креплением, как показано на рисунке. Затем поднимите подушку сиденья, чтобы отсоединить крепление.

    2. Повторите рассмотренную выше операцию для другого крепления.

  1. Отсоедините 2 задних крепления подушки сиденья от спинки сиденья.

  1. Снимите подушку сиденья.



6. СНИМИТЕ БОКОВУЮ СПИНКУ ЗАДНЕГО СИДЕНЬЯ В СБОРЕ (для моделей с кузовом типа "седан")


    COROLLA, AURIS. ZZE150 ZRE151,152 NDE150.Дополнительная Система (Пассивной) Безопасности.Система Подушек Безопасности.Задний Датчик Системы Srs Снятие

  1. Выверните болт.

  1. Освободите направляющую и снимите боковую спинку левого заднего сиденья в сборе.



7. СНИМИТЕ БОКОВУЮ НАКЛАДКУ ЗАДНЕГО СИДЕНЬЯ (для моделей с кузовом типа "седан")


    COROLLA, AURIS. ZZE150 ZRE151,152 NDE150

  1. Освободите 2 захвата и 2 фиксатора и снимите левую боковую накладку заднего сиденья.



8. СНИМИТЕ ПОДГОЛОВНИК ЗАДНЕГО СИДЕНЬЯ В СБОРЕ (с левой стороны для моделей с кузовом типа "хэтчбэк")


9. СНИМИТЕ НАКЛАДКУ ПЕТЛИ ЗАДНЕГО СИДЕНЬЯ № 1 (с левой стороны для 5-дверных моделей с кузовом типа "хэтчбэк")


    COROLLA, AURIS. ZZE150 ZRE151,152 NDE150

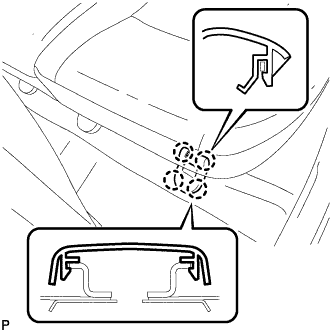

  1. Освободите 4 захвата и снимите накладку петли подушки заднего сиденья № 1.



10. СНИМИТЕ НАКЛАДКУ ПЕТЛИ ЗАДНЕГО СИДЕНЬЯ № 2 (с левой стороны для моделей с кузовом типа "хэтчбэк")

  1. Снимите накладку петли заднего сиденья № 2 (Нажмите здесьдля 5-дверных моделей, Нажмите здесь для 3-дверных моделей).



11. СНИМИТЕ ЛЕВОЕ ЗАДНЕЕ СИДЕНЬЕ В СБОРЕ (с левой стороны для моделей с кузовом типа "хэтчбэк")


    COROLLA, AURIS. ZZE150 ZRE151,152 NDE150

  1. Выверните 2 болта с передней стороны левого заднего сиденья в сборе.



    COROLLA, AURIS. ZZE150 ZRE151,152 NDE150

  1. Снимите 2 фиксатора.



    COROLLA, AURIS. ZZE150 ZRE151,152 NDE150

  1. Наклоните левое заднее сиденье в сборе вперед, чтобы вывернуть 2 болта, и снимите левое заднее сиденье в сборе.

    ПРИМЕЧАНИЕ:
    Соблюдайте осторожность, чтобы не повредить кузов автомобиля.


12. СНИМИТЕ ПОДГОЛОВНИК ЗАДНЕГО СИДЕНЬЯ В СБОРЕ (с правой стороны для моделей с кузовом типа "хэтчбэк")


13. СНИМИТЕ ПОДГОЛОВНИК ЦЕНТРАЛЬНОГО ЗАДНЕГО СИДЕНЬЯ В СБОРЕ (с правой стороны для моделей с кузовом типа "хэтчбэк")


14. СНИМИТЕ НАКЛАДКУ ПЕТЛИ ЗАДНЕГО СИДЕНЬЯ № 1 (с правой стороны для 5-дверных моделей с кузовом типа "хэтчбэк")


    COROLLA, AURIS. ZZE150 ZRE151,152 NDE150

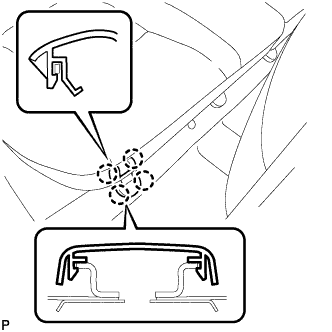

  1. Освободите 4 захвата и снимите накладку петли подушки заднего сиденья № 1.



15. СНИМИТЕ НАКЛАДКУ ПЕТЛИ ЗАДНЕГО СИДЕНЬЯ № 2 (с правой стороны для моделей с кузовом типа "хэтчбэк")

  1. Снимите накладку петли заднего сиденья № 2 (Нажмите здесьдля 5-дверных моделей, Нажмите здесь для 3-дверных моделей).



16. СНИМИТЕ ПОДГОЛОВНИК ПРАВОГО ЗАДНЕГО СИДЕНЬЯ В СБОРЕ (с правой стороны для моделей с кузовом типа "хэтчбэк")


    COROLLA, AURIS. ZZE150 ZRE151,152 NDE150

  1. Выверните 2 болта с передней стороны правого заднего сиденья в сборе.



    COROLLA, AURIS. ZZE150 ZRE151,152 NDE150

  1. Снимите 2 фиксатора.



    COROLLA, AURIS. ZZE150 ZRE151,152 NDE150

  1. Наклоните правое заднее сиденье в сборе вперед, чтобы вывернуть 2 болта на задней части, и снимите правое заднее сиденье в сборе.

    ПРИМЕЧАНИЕ:
    Соблюдайте осторожность, чтобы не повредить кузов автомобиля.


17. СНИМИТЕ ЗАМОК РЕМНЯ БЕЗОПАСНОСТИ ПРАВОГО ЗАДНЕГО СИДЕНЬЯ В СБОРЕ (с правой стороны для моделей с кузовом типа "хэтчбэк")

  1. Снимите замок ремня безопасности правого заднего сиденья в сборе (Нажмите здесьдля моделей производства TMC, Нажмите здесь для моделей производства TMUK, TMMT).



18. СНИМИТЕ ОПОРНУЮ НАКЛАДКУ ЗАДНЕЙ ДВЕРИ (для 5-дверных моделей с кузовом типа "хэтчбэк")


    COROLLA, AURIS. ZZE150 ZRE151,152 NDE150

  1. Освободите 8 захватов и снимите опорную накладку левой задней двери.



19. СНИМИТЕ УПЛОТНИТЕЛЬ ОБШИВКИ ПРОЕМА ЗАДНЕЙ ДВЕРИ (для 5-дверных моделей с кузовом типа "хэтчбэк")


    COROLLA, AURIS. ZZE150 ZRE151,152 NDE150

  1. Снимите уплотнитель обшивки проема левой задней двери.



20. СНИМИТЕ ПЕТЛЮ СПИНКИ ЗАДНЕГО СИДЕНЬЯ (для 5-дверных моделей с кузовом типа "хэтчбэк")


    COROLLA, AURIS. ZZE150 ZRE151,152 NDE150

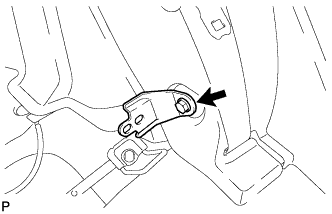

  1. Выверните болт и снимите петлю спинки заднего сиденья.



21. СНИМИТЕ БОКОВУЮ ОБЛИЦОВКУ ЗАДНЕГО СИДЕНЬЯ (для 5-дверных моделей с кузовом типа "хэтчбэк")


    COROLLA, AURIS. ZZE150 ZRE151,152 NDE150

  1. Освободите 6 захвата и 2 фиксатора и снимите левую боковую накладку заднего сиденья.



22. СНИМИТЕ ОПОРНУЮ НАКЛАДКУ ПЕРЕДНЕЙ ДВЕРИ (для 3-дверных моделей с кузовом типа "хэтчбэк")


    COROLLA, AURIS. ZZE150 ZRE151,152 NDE150

  1. Освободите 12 захватов и снимите опорную накладку передней левой двери.



23. СНИМИТЕ УПЛОТНИТЕЛЬ ОБШИВКИ ПРОЕМА ПЕРЕДНЕЙ ДВЕРИ (для 3-дверных моделей с кузовом типа "хэтчбэк")


    COROLLA, AURIS. ZZE150 ZRE151,152 NDE150

  1. Снимите уплотнитель обшивки проема левой передней двери.



24. СНИМИТЕ СКОБУ ПЕРЕДНЕГО РЕМНЯ С КАТУШКОЙ И ПРЕДНАТЯЖИТЕЛЕМ В СБОРЕ (для 3-дверных моделей с кузовом типа "хэтчбэк")


    COROLLA, AURIS. ZZE150 ZRE151,152 NDE150

  1. Выверните 2 болта и снимите скобу левого переднего ремня с катушкой и преднатяжителем в сборе.



25. СНИМИТЕ ПЕТЛЮ СПИНКИ ЗАДНЕГО СИДЕНЬЯ (для 3-дверных моделей с кузовом типа "хэтчбэк")


    COROLLA, AURIS. ZZE150 ZRE151,152 NDE150

  1. Выверните болт и снимите петлю спинки заднего сиденья в сборе.



26. СНИМИТЕ НАРУЖНУЮ ПЕРЕДНЮЮ ОБЛИЦОВОЧНУЮ ПАНЕЛЬ В СБОРЕ (для 3-дверных моделей с кузовом типа "хэтчбэк")

  1. Снимите фиксатор.

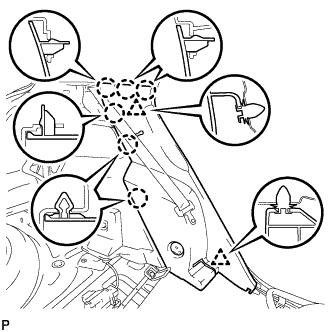

  1. Отцепите 9 захватов, 8 фиксаторов и направляющую, а затем снимите левую переднюю наружную облицовочную панель в сборе.


    COROLLA, AURIS. ZZE150 ZRE151,152 NDE150.Дополнительная Система (Пассивной) Безопасности.Система Подушек Безопасности.Задний Датчик Системы Srs Снятие



27. СНИМИТЕ ЗАДНИЙ ДАТЧИК СИСТЕМЫ SRS


    COROLLA, AURIS. ZZE150 ZRE151,152 NDE150.Дополнительная Система (Пассивной) Безопасности.Система Подушек Безопасности.Задний Датчик Системы Srs Снятие

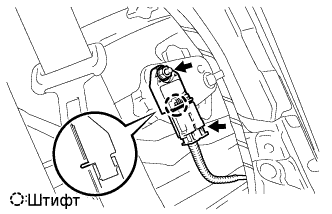

  1. Отсоедините разъем.

    ПРИМЕЧАНИЕ:
    При разъединении разъема подушки безопасности будьте осторожны, чтобы не повредить жгут проводов подушки безопасности.

  1. Выверните гайку и снимите задний датчик системы SRS.

    ПРИМЕЧАНИЕ:
    Ослабьте гайку, придерживая задний датчик системы SRS, поскольку штырь (стопор) заднего датчика системы SRS легко повредить.
