Задний Датчик Системы Srs Установка. Corolla ZZE150

Убедитесь, что замок зажигания установлен в положение OFF (ВЫКЛ).

Убедитесь, что кабель отсоединен от отрицательного (-) вывода аккумуляторной батареи.

ПРЕДОСТЕРЕЖЕНИЕ:

После отсоединения провода подождите 90 с, чтобы исключить развертывание подушки безопасности

Установите задний датчик системы SRS и закрепите его гайкой.

Момент затяжки:

9,0 Н*м{92 кгс*см, 80 фунт-сила-дюймов}

ПРИМЕЧАНИЕ:

1. В случае падения заднего датчика системы SRS либо при наличии трещин, заусенцев или иных дефектов на корпусе, скобе или разъеме, замените датчик новым.

2. При установке заднего датчика системы SRS обязательно проверьте, чтобы электропроводка системы SRS не мешала работе других деталей и не пережималась ими.

3. Убедитесь в надежности посадки штыря в отверстии корпуса.

4. Затяните гайку, придерживая задний датчик системы SRS, поскольку штырь (стопор) заднего датчика системы SRS легко повредить.


Проверьте отсутствие люфта между установочными деталями заднего датчика системы SRS.

Подсоедините разъем.

ПРИМЕЧАНИЕ:

При разъединении разъема подушки безопасности будьте осторожны, чтобы не повредить жгут проводов подушки безопасности.

Установите левую боковую накладку заднего сиденья и закрепите ее 2 захватами и 2 фиксаторами.

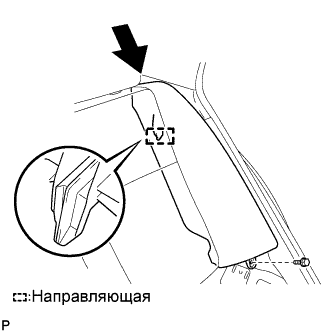

Введите в зацепление направляющую.

Установите боковую спинку левого заднего сиденья в сборе и закрепите ее болтом.

Момент затяжки:

7,8 Н*м{80 кгс*см, 69 фунт-сила-дюймов}

Установите 2 задних крепления подушки сиденья на спинку сиденья.

Закрепите 2 передних крепления подушки сиденья на кузове автомобиля.

Убедитесь, что подушка сиденья установлена надежно.

ПРИМЕЧАНИЕ:

При установке подушки сиденья следите за тем, чтобы пряжка ремня безопасности на оказалась под подушкой сиденья.

Совместите сборочную метку (желтую) на уплотнителе с выступом на кузове, указанным на рисунке стрелкой, и установите уплотнитель обшивки проема левой задней двери.

ПРИМЕЧАНИЕ:

После установки убедитесь, что углы совмещены правильно.

Установите опорную накладку левой задней двери и закрепите ее 10 фиксаторами.

Установите левую боковую накладку заднего сиденья и закрепите ее 6 захватами и 2 фиксаторами.

Установите петлю спинки заднего сиденья и закрепите ее болтом.

Момент затяжки:

18 Н*м{185 кгс*см, 13 фунт-сила-футов}

Совместите метку совмещения (желтую) на уплотнителе с выступающей частью кузова, указанной стрелкой на рисунке, и установите уплотнитель обшивки проема левой задней двери.

ПРИМЕЧАНИЕ:

После установки убедитесь, что углы совмещены правильно.

Установите опорную накладку левой задней двери и закрепите ее 8 фиксаторами.

Установите левое заднее сиденье в сборе в салон.

ПРИМЕЧАНИЕ:

Соблюдайте осторожность, чтобы не повредить кузов автомобиля.

Закрепите заднюю часть левого заднего сиденья в сборе 2 болтами.

Момент затяжки:

Для моделей производства TMC:

42 Н*м{428 кгс*см, 31 фунт-сила-футов}

Для моделей производства TMUK, TMMT:

37 Н*м{377 кгс*см, 27 фунт-сила-футов}

Установите 2 фиксатора.

Закрепите переднюю часть левого заднего сиденья в сборе 2 болтами.

Момент затяжки:

Для моделей производства TMC:

42 Н*м{428 кгс*см, 31 фунт-сила-футов}

Для моделей производства TMUK, TMMT:

37 Н*м{377 кгс*см, 27 фунт-сила-футов}

Введите в зацепление 4 захвата и установите накладку петли подушки заднего сиденья № 1.

Установите накладку петли заднего сиденья № 2 (Нажмите здесьдля 5-дверных моделей, Нажмите здесь для 3-дверных моделей).

Установите замок ремня безопасности правого заднего сиденья в сборе (Нажмите здесьдля моделей производства TMC, Нажмите здесь для моделей производства TMUK, TMMT).

Установите правое заднее сиденье в сборе в салон.

ПРИМЕЧАНИЕ:

Соблюдайте осторожность, чтобы не повредить кузов автомобиля.

Закрепите заднюю часть правого заднего сиденья в сборе 2 болтами.

Момент затяжки:

Для моделей производства TMC:

42 Н*м{428 кгс*см, 31 фунт-сила-футов}

Для моделей производства TMUK, TMMT:

37 Н*м{377 кгс*см, 27 фунт-сила-футов}

Установите 2 фиксатора.

Закрепите переднюю часть правого заднего сиденья в сборе 2 болтами.

Момент затяжки:

Для моделей производства TMC:

42 Н*м{428 кгс*см, 31 фунт-сила-футов}

Для моделей производства TMUK, TMMT:

37 Н*м{377 кгс*см, 27 фунт-сила-футов}

Введите в зацепление 4 захвата и установите накладку петли подушки заднего сиденья № 1.

Установите накладку петли заднего сиденья № 2 (Нажмите здесьдля 5-дверных моделей, Нажмите здесь для 3-дверных моделей).

Введите в зацепление 9 захватов, 8 фиксаторов и направляющую.

Установите левую переднюю наружную облицовочную панель в сборе и закрепите ее фиксатором.

Установите петлю спинки заднего сиденья в сборе и закрепите болтом.

Момент затяжки:

18 Н*м{185 кгс*см, 13 фунт-сила-футов}

Установите скобу левого переднего ремня с катушкой и преднатяжителем в сборе и закрепите 2 болтами.

Момент затяжки:

41 Н*м{420 кгс*см, 30 фунт-сила-футов}

Совместите метку совмещения (зеленую) на уплотнителе с выступающей частью кузова, указанной стрелкой на рисунке, и установите уплотнитель обшивки проема левой передней двери.

ПРИМЕЧАНИЕ:

После установки убедитесь, что углы совмещены правильно.

Введите в зацепление 12 захватов, а затем установите опорную накладку левой передней двери.

Проверьте контрольную лампу аварийного состояния SRS (Нажмите здесь).
