Боковой Датчик Системы Srs Снятие. Corolla ZZE150

Система Безопасности. COROLLA, AURIS. ZZE150 ZRE151,152 NDE150
Дополнительная Система (Пассивной) Безопасности. COROLLA, AURIS. ZZE150 ZRE151,152 NDE150

  1. МЕРЫ ПРЕДОСТОРОЖНОСТИ

  2. ОТСОЕДИНИТЕ ПРОВОД ОТ ОТРИЦАТЕЛЬНОГО ВЫВОДА АККУМУЛЯТОРНОЙ БАТАРЕИ

  3. СНИМИТЕ ОПОРНУЮ НАКЛАДКУ ПЕРЕДНЕЙ ДВЕРИ (для моделей с кузовом типа "седан")

  4. СНИМИТЕ ОПОРНУЮ НАКЛАДКУ ЗАДНЕЙ ДВЕРИ (для моделей с кузовом типа "седан")

  5. СНИМИТЕ УПЛОТНИТЕЛЬ ОБШИВКИ ПРОЕМА ПЕРЕДНЕЙ ДВЕРИ (для моделей с кузовом типа "седан")

  6. СНИМИТЕ УПЛОТНИТЕЛЬ ОБШИВКИ ПРОЕМА ЗАДНЕЙ ДВЕРИ (для моделей с кузовом типа "седан")

  7. СНИМИТЕ НИЖНЮЮ ОБЛИЦОВОЧНУЮ НАКЛАДКУ СРЕДНЕЙ СТОЙКИ КУЗОВА (для моделей с кузовом типа "седан")

  8. СНИМИТЕ ОПОРНУЮ НАКЛАДКУ ПЕРЕДНЕЙ ДВЕРИ (для 5-дверных моделей с кузовом типа "хэтчбэк")

  9. СНИМИТЕ ОПОРНУЮ НАКЛАДКУ ЗАДНЕЙ ДВЕРИ (для 5-дверных моделей с кузовом типа "хэтчбэк")

  10. СНИМИТЕ УПЛОТНИТЕЛЬ ОБШИВКИ ПРОЕМА ПЕРЕДНЕЙ ДВЕРИ (для 5-дверных моделей с кузовом типа "хэтчбэк")

  11. СНИМИТЕ УПЛОТНИТЕЛЬ ОБШИВКИ ПРОЕМА ЗАДНЕЙ ДВЕРИ (для 5-дверных моделей с кузовом типа "хэтчбэк")

  12. СНИМИТЕ НИЖНЮЮ ОБЛИЦОВОЧНУЮ НАКЛАДКУ СРЕДНЕЙ СТОЙКИ КУЗОВА (для 5-дверных моделей с кузовом типа "хэтчбэк")

  13. СНИМИТЕ ПОДГОЛОВНИК ЗАДНЕГО СИДЕНЬЯ В СБОРЕ (с левой стороны для 3-дверных моделей с кузовом типа "хэтчбэк")

  14. СНИМИТЕ НАКЛАДКУ ПЕТЛИ ЗАДНЕГО СИДЕНЬЯ № 2 (с левой стороны для 3-дверных моделей с кузовом типа "хэтчбэк")

  15. СНИМИТЕ ЛЕВОЕ ЗАДНЕЕ СИДЕНЬЕ В СБОРЕ (с левой стороны для 3-дверных моделей с кузовом типа "хэтчбэк")

  16. СНИМИТЕ ПОДГОЛОВНИК ЗАДНЕГО СИДЕНЬЯ В СБОРЕ (с правой стороны для 3-дверных моделей с кузовом типа "хэтчбэк")

  17. СНИМИТЕ ПОДГОЛОВНИК ЦЕНТРАЛЬНОГО ЗАДНЕГО СИДЕНЬЯ В СБОРЕ (с правой стороны для 3-дверных моделей с кузовом типа "хэтчбэк")

  18. СНИМИТЕ НАКЛАДКУ ПЕТЛИ ЗАДНЕГО СИДЕНЬЯ № 2 (с правой стороны для 3-дверных моделей с кузовом типа "хэтчбэк")

  19. СНИМИТЕ ПОДГОЛОВНИК ПРАВОГО ЗАДНЕГО СИДЕНЬЯ В СБОРЕ (с правой стороны для 3-дверных моделей с кузовом типа "хэтчбэк")

  20. СНИМИТЕ ЗАМОК РЕМНЯ БЕЗОПАСНОСТИ ПРАВОГО ЗАДНЕГО СИДЕНЬЯ В СБОРЕ (с правой стороны для 3-дверных моделей с кузовом типа "хэтчбэк")

  21. СНИМИТЕ ОПОРНУЮ НАКЛАДКУ ПЕРЕДНЕЙ ДВЕРИ (для 3-дверных моделей с кузовом типа "хэтчбэк")

  22. СНИМИТЕ УПЛОТНИТЕЛЬ ОБШИВКИ ПРОЕМА ПЕРЕДНЕЙ ДВЕРИ (для 3-дверных моделей с кузовом типа "хэтчбэк")

  23. СНИМИТЕ СКОБУ ПЕРЕДНЕГО РЕМНЯ С КАТУШКОЙ И ПРЕДНАТЯЖИТЕЛЕМ В СБОРЕ (для 3-дверных моделей с кузовом типа "хэтчбэк")

  24. СНИМИТЕ ПЕТЛЮ СПИНКИ ЗАДНЕГО СИДЕНЬЯ (для 3-дверных моделей с кузовом типа "хэтчбэк")

  25. СНИМИТЕ НАРУЖНУЮ ПЕРЕДНЮЮ ОБЛИЦОВОЧНУЮ ПАНЕЛЬ В СБОРЕ (для 3-дверных моделей с кузовом типа "хэтчбэк")

  26. СНИМИТЕ БОКОВОЙ ДАТЧИК СИСТЕМЫ SRS (для моделей с кузовом типа "седан")

  27. СНИМИТЕ БОКОВОЙ ДАТЧИК СИСТЕМЫ SRS (для 5-дверных моделей с кузовом типа "хэтчбэк")

  28. СНИМИТЕ БОКОВОЙ ДАТЧИК СИСТЕМЫ SRS (для 3-дверных моделей с кузовом типа "хэтчбэк")

Боковой Датчик Системы Srs -- Снятие


УКАЗАНИЕ:
  1. Порядок выполнения работ одинаков для правой и левой стороны.
  2. Ниже рассмотрен порядок выполнения работ для левой стороны.


1. МЕРЫ ПРЕДОСТОРОЖНОСТИ
ПРЕДОСТЕРЕЖЕНИЕ:
Перед началом обслуживания обязательно изучите раздел "МЕРЫ ПРЕДОСТОРОЖНОСТИ" (Нажмите здесь).


2. ОТСОЕДИНИТЕ ПРОВОД ОТ ОТРИЦАТЕЛЬНОГО ВЫВОДА АККУМУЛЯТОРНОЙ БАТАРЕИ
ПРЕДОСТЕРЕЖЕНИЕ:
После отсоединения провода подождите 90 с, чтобы исключить развертывание подушки безопасности


3. СНИМИТЕ ОПОРНУЮ НАКЛАДКУ ПЕРЕДНЕЙ ДВЕРИ (для моделей с кузовом типа "седан")


    COROLLA, AURIS. ZZE150 ZRE151,152 NDE150

  1. Освободите 8 захватов и снимите опорную накладку передней левой двери.



4. СНИМИТЕ ОПОРНУЮ НАКЛАДКУ ЗАДНЕЙ ДВЕРИ (для моделей с кузовом типа "седан")


    COROLLA, AURIS. ZZE150 ZRE151,152 NDE150

  1. Освободите 10 захватов и снимите опорную накладку левой задней двери.



5. СНИМИТЕ УПЛОТНИТЕЛЬ ОБШИВКИ ПРОЕМА ПЕРЕДНЕЙ ДВЕРИ (для моделей с кузовом типа "седан")


    COROLLA, AURIS. ZZE150 ZRE151,152 NDE150

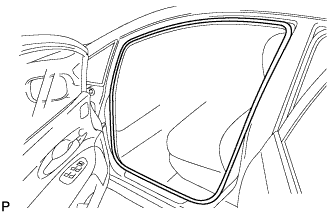

  1. Снимите уплотнитель обшивки проема левой передней двери.



6. СНИМИТЕ УПЛОТНИТЕЛЬ ОБШИВКИ ПРОЕМА ЗАДНЕЙ ДВЕРИ (для моделей с кузовом типа "седан")


    COROLLA, AURIS. ZZE150 ZRE151,152 NDE150

  1. Снимите уплотнитель обшивки проема левой задней двери.



7. СНИМИТЕ НИЖНЮЮ ОБЛИЦОВОЧНУЮ НАКЛАДКУ СРЕДНЕЙ СТОЙКИ КУЗОВА (для моделей с кузовом типа "седан")


    COROLLA, AURIS. ZZE150 ZRE151,152 NDE150

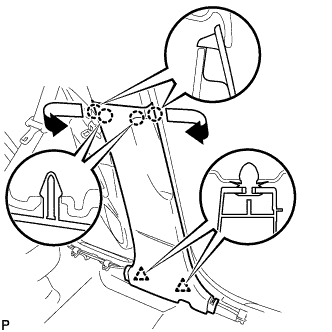

  1. Освободите 2 захвата и 2 фиксатора и снимите нижнюю облицовочную накладку левой средней стойки кузова.



8. СНИМИТЕ ОПОРНУЮ НАКЛАДКУ ПЕРЕДНЕЙ ДВЕРИ (для 5-дверных моделей с кузовом типа "хэтчбэк")


    COROLLA, AURIS. ZZE150 ZRE151,152 NDE150

  1. Освободите 10 захватов и снимите опорную накладку передней левой двери.



9. СНИМИТЕ ОПОРНУЮ НАКЛАДКУ ЗАДНЕЙ ДВЕРИ (для 5-дверных моделей с кузовом типа "хэтчбэк")


    COROLLA, AURIS. ZZE150 ZRE151,152 NDE150

  1. Освободите 8 захватов и снимите опорную накладку левой задней двери.



10. СНИМИТЕ УПЛОТНИТЕЛЬ ОБШИВКИ ПРОЕМА ПЕРЕДНЕЙ ДВЕРИ (для 5-дверных моделей с кузовом типа "хэтчбэк")


    COROLLA, AURIS. ZZE150 ZRE151,152 NDE150

  1. Снимите уплотнитель обшивки проема левой передней двери.



11. СНИМИТЕ УПЛОТНИТЕЛЬ ОБШИВКИ ПРОЕМА ЗАДНЕЙ ДВЕРИ (для 5-дверных моделей с кузовом типа "хэтчбэк")


    COROLLA, AURIS. ZZE150 ZRE151,152 NDE150

  1. Снимите уплотнитель обшивки проема левой задней двери.



12. СНИМИТЕ НИЖНЮЮ ОБЛИЦОВОЧНУЮ НАКЛАДКУ СРЕДНЕЙ СТОЙКИ КУЗОВА (для 5-дверных моделей с кузовом типа "хэтчбэк")


    COROLLA, AURIS. ZZE150 ZRE151,152 NDE150

  1. Освободите 4 захвата и 2 фиксатора и снимите нижнюю облицовочную накладку левой средней стойки кузова.



13. СНИМИТЕ ПОДГОЛОВНИК ЗАДНЕГО СИДЕНЬЯ В СБОРЕ (с левой стороны для 3-дверных моделей с кузовом типа "хэтчбэк")


14. СНИМИТЕ НАКЛАДКУ ПЕТЛИ ЗАДНЕГО СИДЕНЬЯ № 2 (с левой стороны для 3-дверных моделей с кузовом типа "хэтчбэк")


    COROLLA, AURIS. ZZE150 ZRE151,152 NDE150

  1. Освободите 8 захватов и снимите накладки петли подушки заднего сиденья № 2.



15. СНИМИТЕ ЛЕВОЕ ЗАДНЕЕ СИДЕНЬЕ В СБОРЕ (с левой стороны для 3-дверных моделей с кузовом типа "хэтчбэк")


    COROLLA, AURIS. ZZE150 ZRE151,152 NDE150

  1. Выверните 2 болта с передней стороны левого заднего сиденья в сборе.



    COROLLA, AURIS. ZZE150 ZRE151,152 NDE150

  1. Снимите 2 фиксатора.



    COROLLA, AURIS. ZZE150 ZRE151,152 NDE150

  1. Наклоните левое заднее сиденье в сборе вперед, чтобы вывернуть 2 болта, и снимите левое заднее сиденье в сборе.

    ПРИМЕЧАНИЕ:
    Соблюдайте осторожность, чтобы не повредить кузов автомобиля.


16. СНИМИТЕ ПОДГОЛОВНИК ЗАДНЕГО СИДЕНЬЯ В СБОРЕ (с правой стороны для 3-дверных моделей с кузовом типа "хэтчбэк")


17. СНИМИТЕ ПОДГОЛОВНИК ЦЕНТРАЛЬНОГО ЗАДНЕГО СИДЕНЬЯ В СБОРЕ (с правой стороны для 3-дверных моделей с кузовом типа "хэтчбэк")


18. СНИМИТЕ НАКЛАДКУ ПЕТЛИ ЗАДНЕГО СИДЕНЬЯ № 2 (с правой стороны для 3-дверных моделей с кузовом типа "хэтчбэк")


    COROLLA, AURIS. ZZE150 ZRE151,152 NDE150

  1. Освободите 8 захватов и снимите накладки петли подушки заднего сиденья № 2.



19. СНИМИТЕ ПОДГОЛОВНИК ПРАВОГО ЗАДНЕГО СИДЕНЬЯ В СБОРЕ (с правой стороны для 3-дверных моделей с кузовом типа "хэтчбэк")


    COROLLA, AURIS. ZZE150 ZRE151,152 NDE150

  1. Выверните 2 болта с передней стороны правого заднего сиденья в сборе.



    COROLLA, AURIS. ZZE150 ZRE151,152 NDE150

  1. Снимите 2 фиксатора.



    COROLLA, AURIS. ZZE150 ZRE151,152 NDE150

  1. Наклоните правое заднее сиденье в сборе вперед, чтобы вывернуть 2 болта на задней части, и снимите правое заднее сиденье в сборе.

    ПРИМЕЧАНИЕ:
    Соблюдайте осторожность, чтобы не повредить кузов автомобиля.


20. СНИМИТЕ ЗАМОК РЕМНЯ БЕЗОПАСНОСТИ ПРАВОГО ЗАДНЕГО СИДЕНЬЯ В СБОРЕ (с правой стороны для 3-дверных моделей с кузовом типа "хэтчбэк")


    COROLLA, AURIS. ZZE150 ZRE151,152 NDE150

  1. Выверните болт и отсоедините центральный ремень безопасности заднего сиденья в сборе вместе с замком.



    COROLLA, AURIS. ZZE150 ZRE151,152 NDE150

  1. Снимите шайбу и правый замок ремня безопасности заднего сиденья в сборе от ремня безопасности заднего сиденья.



21. СНИМИТЕ ОПОРНУЮ НАКЛАДКУ ПЕРЕДНЕЙ ДВЕРИ (для 3-дверных моделей с кузовом типа "хэтчбэк")


    COROLLA, AURIS. ZZE150 ZRE151,152 NDE150

  1. Освободите 12 захватов и снимите опорную накладку передней левой двери.



22. СНИМИТЕ УПЛОТНИТЕЛЬ ОБШИВКИ ПРОЕМА ПЕРЕДНЕЙ ДВЕРИ (для 3-дверных моделей с кузовом типа "хэтчбэк")


    COROLLA, AURIS. ZZE150 ZRE151,152 NDE150

  1. Снимите уплотнитель обшивки проема левой передней двери.



23. СНИМИТЕ СКОБУ ПЕРЕДНЕГО РЕМНЯ С КАТУШКОЙ И ПРЕДНАТЯЖИТЕЛЕМ В СБОРЕ (для 3-дверных моделей с кузовом типа "хэтчбэк")


    COROLLA, AURIS. ZZE150 ZRE151,152 NDE150

  1. Выверните 2 болта и снимите скобу левого переднего ремня с катушкой и преднатяжителем в сборе.



24. СНИМИТЕ ПЕТЛЮ СПИНКИ ЗАДНЕГО СИДЕНЬЯ (для 3-дверных моделей с кузовом типа "хэтчбэк")


    COROLLA, AURIS. ZZE150 ZRE151,152 NDE150

  1. Выверните болт и снимите петлю спинки заднего сиденья в сборе.



25. СНИМИТЕ НАРУЖНУЮ ПЕРЕДНЮЮ ОБЛИЦОВОЧНУЮ ПАНЕЛЬ В СБОРЕ (для 3-дверных моделей с кузовом типа "хэтчбэк")

  1. Снимите фиксатор.



  1. Отцепите 9 захватов, 8 фиксаторов и направляющую, а затем снимите левую переднюю наружную облицовочную панель в сборе.


    COROLLA, AURIS. ZZE150 ZRE151,152 NDE150.Дополнительная Система (Пассивной) Безопасности.Система Подушек Безопасности.Боковой Датчик Системы Srs Снятие



26. СНИМИТЕ БОКОВОЙ ДАТЧИК СИСТЕМЫ SRS (для моделей с кузовом типа "седан")


    COROLLA, AURIS. ZZE150 ZRE151,152 NDE150.Дополнительная Система (Пассивной) Безопасности.Система Подушек Безопасности.Боковой Датчик Системы Srs Снятие

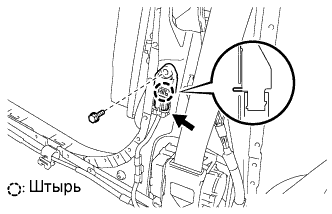

  1. Выверните болт и освободите штифт.

  1. Отсоедините разъем от бокового датчика системы SRS и снимите боковой датчик системы SRS.

    ПРИМЕЧАНИЕ:
    1. При разъединении разъема подушки безопасности будьте осторожны, чтобы не повредить жгут проводов подушки безопасности.
    2. Ослабьте болт, придерживая боковой датчик системы SRS, поскольку штырь (стопор) бокового датчика системы SRS легко повредить.


27. СНИМИТЕ БОКОВОЙ ДАТЧИК СИСТЕМЫ SRS (для 5-дверных моделей с кузовом типа "хэтчбэк")


    COROLLA, AURIS. ZZE150 ZRE151,152 NDE150.Дополнительная Система (Пассивной) Безопасности.Система Подушек Безопасности.Боковой Датчик Системы Srs Снятие

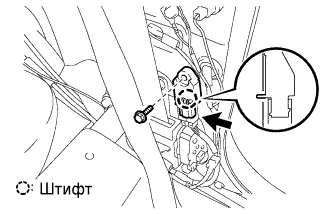

  1. Выверните болт и освободите штифт.

  1. Отсоедините разъем от бокового датчика системы SRS и снимите боковой датчик системы SRS.

    ПРИМЕЧАНИЕ:
    1. При разъединении разъема подушки безопасности будьте осторожны, чтобы не повредить жгут проводов подушки безопасности.
    2. Ослабьте болт, придерживая боковой датчик системы SRS, поскольку штырь (стопор) бокового датчика системы SRS легко повредить.


28. СНИМИТЕ БОКОВОЙ ДАТЧИК СИСТЕМЫ SRS (для 3-дверных моделей с кузовом типа "хэтчбэк")


    COROLLA, AURIS. ZZE150 ZRE151,152 NDE150.Дополнительная Система (Пассивной) Безопасности.Система Подушек Безопасности.Боковой Датчик Системы Srs Снятие

  1. Выверните болт и освободите штифт.

  1. Отсоедините разъем от бокового датчика системы SRS и снимите боковой датчик системы SRS.

    ПРИМЕЧАНИЕ:
    1. При разъединении разъема подушки безопасности будьте осторожны, чтобы не повредить жгут проводов подушки безопасности.
    2. Ослабьте болт, придерживая боковой датчик системы SRS, поскольку штырь (стопор) бокового датчика системы SRS легко повредить.
