  1. ПРОВЕРЬТЕ ВИТОЙ КАБЕЛЬ

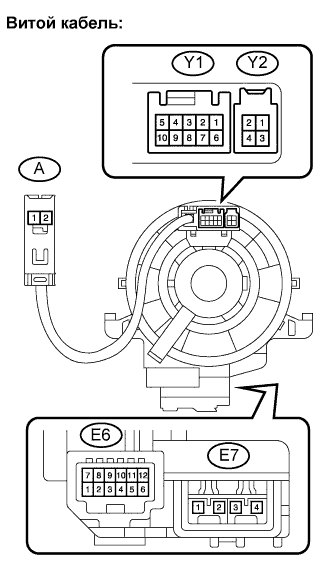

Витой Кабель -- Проверка



1. ПРОВЕРЬТЕ ВИТОЙ КАБЕЛЬ

  1. При обнаружении каких-либо из перечисленных ниже дефектов замените витой кабель новым:

    1. Царапины, трещины, вмятины и сколы на разъеме или витом кабеле.


    COROLLA, AURIS. ZZE150 ZRE151,152 NDE150.Дополнительная Система (Пассивной) Безопасности.Система Подушек Безопасности.Витой Кабель Проверка

  1. Проверьте витой кабель.

    1. Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.

      ПРИМЕЧАНИЕ:
      Во избежание повреждения витого кабеля не поворачивайте его больше необходимого.
      Если значение выходит за пределы допустимого диапазона, замените витой кабель.
      Номинальное сопротивление
      Контакты для подключения диагностического прибора
      		Режим
      		Заданные условия
      Y1-1 - Y2-2
      		Центр
      		Менее 1 Ом
      2,5 оборота влево
      2,5 оборота вправо
      Y1-1 - E6-8 (HO)
      		Центр
      		Менее 1 Ом
      2,5 оборота влево
      2,5 оборота вправо
      Y1-2 - E6-9 (SUP)
      		Центр
      		Менее 1 Ом
      2,5 оборота влево
      2,5 оборота вправо
      Y1-3 - E6-10 (SDN)
      		Центр
      		Менее 1 Ом
      2,5 оборота влево
      2,5 оборота вправо
      Y1-4 - E6-11 (ASL)
      		Центр
      		Менее 1 Ом
      2,5 оборота влево
      2,5 оборота вправо
      Y1-5 - E6-12 (IL+2)
      		Центр
      		Менее 1 Ом
      2,5 оборота влево
      2,5 оборота вправо
      Y1-6 - Y2-4
      		Центр
      		Менее 1 Ом
      2,5 оборота влево
      2,5 оборота вправо
      Y2-3 - E6-1 (CCS)
      		Центр
      		Менее 1 Ом
      2,5 оборота влево
      2,5 оборота вправо
      Y1-6 - E6-2 (ECC)
      		Центр
      		Менее 1 Ом
      2,5 оборота влево
      2,5 оборота вправо
      Y1-8 - E6-4 (EAU)
      		Центр
      		Менее 1 Ом
      2,5 оборота влево
      2,5 оборота вправо
      Y1-9 - E6-5 (AU2)
      		Центр
      		Менее 1 Ом
      2,5 оборота влево
      2,5 оборота вправо
      Y1-10 - E6-6 (AU1)
      		Центр
      		Менее 1 Ом
      2,5 оборота влево
      2,5 оборота вправо
      Y2-2 - E6-8 (HO)
      		Центр
      		Менее 1 Ом
      2,5 оборота влево
      2,5 оборота вправо
      Y2-3 - E6-1 (CCS)
      		Центр
      		Менее 1 Ом
      2,5 оборота влево
      2,5 оборота вправо
      Y2-4 - E6-2 (ECC)
      		Центр
      		Менее 1 Ом
      2,5 оборота влево
      2,5 оборота вправо
      A-1 (D-) - E7-2 (D-)
      		Центр
      		Менее 1 Ом
      2,5 оборота влево
      2,5 оборота вправо
      A-2 (D+) - E7-1 (D+)
      		Центр
      		Менее 1 Ом
      2,5 оборота влево
      2,5 оборота вправо
