Витой Кабель Установка. Corolla ZZE150

Проверьте, выровнено ли положение передних колес.

Установите переключатель указателей поворота в нейтральное положение.

ПРИМЕЧАНИЕ:

Убедитесь, что переключатель находится в нейтральном положении, поскольку штырь переключателя указателей поворота может застрять.

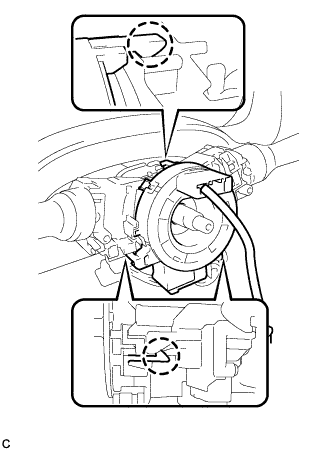

Установите витой кабель и закрепите его, введя в зацепление 3 захвата.

ПРИМЕЧАНИЕ:

Во время замены витого кабеля перед установкой узла рулевого колеса извлеките стопорный штифт.

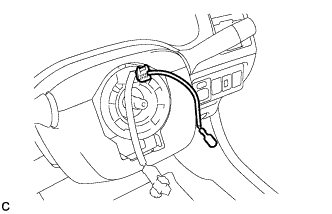

Подсоедините разъемы к витому кабелю.

ПРИМЕЧАНИЕ:

При разъединении разъема подушки безопасности будьте осторожны, чтобы не повредить жгут проводов подушки безопасности.

Установите витой кабель на датчик положения рулевого колеса и закрепите его 6 захватами и 2 штырями.

Проверьте, выровнено ли положение передних колес.

Установите переключатель указателей поворота в нейтральное положение.

ПРИМЕЧАНИЕ:

Убедитесь, что переключатель находится в нейтральном положении, поскольку штырь переключателя указателей поворота может застрять.

Установите витой кабель c датчиком положения рулевого колеса и закрепите узел, введя в зацепление 3 захвата.

ПРИМЕЧАНИЕ:

Во время замены витого кабеля перед установкой узла рулевого колеса извлеките стопорный штифт.

Подсоедините разъемы к витому кабелю с датчиком положения рулевого колеса.

ПРИМЕЧАНИЕ:

При разъединении разъема подушки безопасности будьте осторожны, чтобы не повредить жгут проводов подушки безопасности.

Установите верхний кожух рулевой колонки и закрепите его захватом и 2 штырями.

Установите нижний кожух рулевой колонки и закрепите его 2 захватами.

Введите в зацепление 4 захвата.

Введите в зацепление захват.

УКАЗАНИЕ:

Нажмите на участок вокруг захвата, чтобы ввести его в зацепление.

Подсоедините разъем и установите жгут проводов кнопки звукового сигнала в сборе.

Убедитесь, что замок зажигания установлен в положение OFF (ВЫКЛ).

Убедитесь, что кабель отсоединен от отрицательного (-) вывода аккумуляторной батареи.

ПРЕДОСТЕРЕЖЕНИЕ:

После отсоединения провода подождите 90 с, чтобы исключить развертывание подушки безопасности

Медленно поворачивайте рукой узел витого кабеля против часовой стрелки до упора.

ПРИМЕЧАНИЕ:

Не оборачивайте витой кабель жгутом проводов подушки безопасности.

После этого поверните витой кабель по часовой стрелке примерно на 2,5 оборота для совмещения меток.

ПРИМЕЧАНИЕ:

Не оборачивайте витой кабель жгутом проводов подушки безопасности.

УКАЗАНИЕ:

Витой кабель сможет вращаться примерно на 2,5 оборота влево и вправо относительно центра.

Совместите метки на рулевом колесе в сборе и главном валу рулевого управления.

Заверните установочную гайку рулевого колеса в сборе.

Момент затяжки:

50 Н*м{510 кгс*см, 37 фунт-сила-футов}

Подсоедините разъемы к витому кабелю в сборе.

Убедитесь, что замок зажигания установлен в положение OFF (ВЫКЛ).

Убедитесь, что отрицательный (-) вывод аккумуляторной батареи отсоединен.

ПРЕДОСТЕРЕЖЕНИЕ:

После отсоединения провода подождите 90 с, чтобы исключить развертывание подушки безопасности

Придерживайте накладку рулевого колеса одной рукой, как показано на рисунке.

Подсоедините разъем подушки безопасности к накладке рулевого колеса.

ПРИМЕЧАНИЕ:

При разъединении разъема подушки безопасности будьте осторожны, чтобы не повредить жгут проводов подушки безопасности.

Подсоедините разъем звукового сигнала к накладке рулевого колеса.

Проверьте, что канавка по окружности винта "TORX" вошла в корпус с резьбой, и поместите накладку рулевого колеса на рулевое колесо.

Затяните 2 винта "TORX" с помощью торцевого ключа "TORX" (T30).

Момент затяжки:

8,8 Н*м{90 кгс*см, 78 фунт-сила-дюймов}

Убедитесь, что замок зажигания установлен в положение OFF (ВЫКЛ).

Убедитесь, что отрицательный (-) вывод аккумуляторной батареи отсоединен.

ПРЕДОСТЕРЕЖЕНИЕ:

После отсоединения провода подождите 90 с, чтобы исключить развертывание подушки безопасности

Придерживайте накладку рулевого колеса одной рукой, как показано на рисунке.

Подсоедините разъем подушки безопасности к накладке рулевого колеса.

ПРИМЕЧАНИЕ:

При разъединении разъема подушки безопасности будьте осторожны, чтобы не повредить жгут проводов подушки безопасности.

Подсоедините разъем звукового сигнала к накладке рулевого колеса.

Совместите 2 выемки на накладке рулевого колеса с 2 выступами на рулевом колесе и установите накладку на рулевое колесо.

ПРИМЕЧАНИЕ:

Накладку невозможно установить на рулевое колесо, если выемки на накладке не совмещены с выступами на рулевом колесе.

Проверьте, что канавка по окружности винта "TORX" вошла в корпус с резьбой.

Затяните 2 винта "TORX" с помощью торцевого ключа "TORX" (T30).

Момент затяжки:

8,8 Н*м{90 кгс*см, 78 фунт-сила-дюймов}

Установите нижнюю крышку рулевого колеса № 3 и закрепите ее захватом.

Установите нижнюю крышку рулевого колеса № 2 и закрепите ее захватом.

Не снимая с автомобиля накладку рулевого колеса, проведите осмотр. При обнаружении каких-либо из перечисленных ниже неполадок замените накладку рулевого колеса на новую:

1. Порезы, микротрещины или заметное изменение цвета поверхности и пазов накладки рулевого колеса.


Убедитесь, что звуковой сигнал работает.

УКАЗАНИЕ:

Если звуковой сигнал не работает, проверьте систему звукового сигнала (Нажмите здесь).

Не снимая с автомобиля накладку рулевого колеса, проведите осмотр. При обнаружении каких-либо из перечисленных ниже неполадок замените накладку рулевого колеса на новую:

1. Порезы, микротрещины или заметное изменение цвета поверхности и пазов накладки рулевого колеса.


Убедитесь, что звуковой сигнал работает.

УКАЗАНИЕ:

Если звуковой сигнал не работает, проверьте систему звукового сигнала (Нажмите здесь).

Убедитесь, что замок зажигания установлен в положение OFF (ВЫКЛ).

Убедитесь, что кабель отсоединен от отрицательного (-) вывода аккумуляторной батареи.

ПРЕДОСТЕРЕЖЕНИЕ:

После отсоединения провода подождите 90 с, чтобы исключить развертывание подушки безопасности

Подсоедините разъем подушки безопасности для защиты коленей водителя.

ПРИМЕЧАНИЕ:

При разъединении разъема подушки безопасности будьте осторожны, чтобы не повредить жгут проводов подушки безопасности.

Введите в зацепление 7 захватов и 2 направляющие.

Временно установите подушку безопасности для защиты коленей водителя и закрепите ее 2 болтами (верхняя сторона).

Временно установите подушку безопасности для защиты коленей водителя и закрепите ее 2 болтами (нижняя сторона).

Установите подушку безопасности для защиты коленей водителя и закрепите ее 4 болтами.

Момент затяжки:

10 Н*м{102 кгс*см, 7 фунт-сила-футов}

Введите в зацепление 5 захватов, 2 фиксатора и 2 направляющие.

Установите отделочную накладку панели приборов в сборе и закрепите ее 2 винтами <B>.

Введите в зацепление 5 захватов, 2 фиксатора и 2 направляющие и установите нижнюю отделочную накладку панели приборов.

Введите в зацепление направляющую.

Введите в зацепление захват.

Установите нижнюю крышку панели приборов № 1 и закрепите ее 2 винтами <B>.

Введите в зацепление направляющую.

Введите в зацепление захват.

Установите нижнюю крышку панели приборов № 1 и закрепите ее 2 винтами <B>.

Введите в зацепление 6 захватов и 2 направляющие и установите нижнюю отделочную накладку панели приборов.

Убедитесь, что замок зажигания установлен в положение OFF (ВЫКЛ).

Убедитесь, что кабель отсоединен от отрицательного (-) вывода аккумуляторной батареи.

ПРЕДОСТЕРЕЖЕНИЕ:

После отсоединения провода подождите 90 с, чтобы исключить развертывание подушки безопасности

Подсоедините разъем подушки безопасности для защиты коленей водителя.

ПРИМЕЧАНИЕ:

При разъединении разъема подушки безопасности будьте осторожны, чтобы не повредить жгут проводов подушки безопасности.

Введите в зацепление 6 захватов и 2 направляющие.

Временно установите подушку безопасности для защиты коленей водителя и закрепите ее 2 болтами (верхняя сторона).

Временно установите подушку безопасности для защиты коленей водителя и закрепите ее 2 болтами (нижняя сторона).

Закрепите подушку безопасности для защиты коленей водителя 4 болтами.

Момент затяжки:

10 Н*м{102 кгс*см, 7 фунт-сила-футов}

Введите в зацепление направляющую.

Введите в зацепление захват.

Установите нижнюю крышку панели приборов № 1 и закрепите ее 2 винтами <C> или <D>.

Проверьте контрольную лампу аварийного состояния SRS (Нажмите здесь).
