Рулевая Колонка В Сборе -- Повторная Сборка |
- ПРИМЕЧАНИЕ:
- Не затягивайте тиски слишком сильно.
| 1. УСТАНОВИТЕ ПРИВОД БЛОКИРОВКИ РУЛЕВОГО УПРАВЛЕНИЯ В СБОРЕ (для моделей без системы посадки и запуска) |
Зажмите в тисках рулевую колонку в сборе.

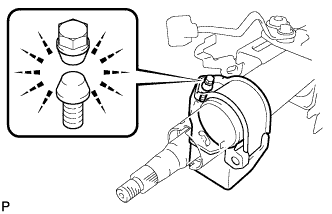

Временно закрепите привод блокировки рулевого управления в сборе 2 новыми болтами с коническими головками.
- ПРИМЕЧАНИЕ:
- Обязательно используйте новый болт с конической головкой.
Затягивайте болт с конической головкой, пока головка болта не свернется.
 |
| 2. УСТАНОВИТЕ ВЫКЛЮЧАТЕЛЬ РАЗБЛОКИРОВКИ КЛЮЧА В СБОРЕ (для моделей без системы посадки и запуска) |
Введите в зацепление 2 захвата для установки выключателя разблокировки ключа на верхнем кронштейне рулевой колонки.
- УКАЗАНИЕ:
- Сдвиньте выключатель разблокировки ключа в направлении, указанном на рисунке стрелкой, и установите его.
 |
| 3. УСТАНОВИТЕ ЦИЛИНДР ЗАМКА ЗАЖИГАНИЯ В СБОРЕ (для моделей без системы посадки и запуска) |
Убедитесь, что цилиндр замка зажигания находится в положении ACC.
Установите цилиндр замка зажигания на замок рулевой колонки в сборе.
 |
Убедитесь, что цилиндр замка зажигания в сборе надежно закреплен.
| 4. УСТАНОВИТЕ УСИЛИТЕЛЬ ЭЛЕКТРОННОГО КЛЮЧА ЗАЖИГАНИЯ (для моделей без системы посадки и запуска) |
Совместите усилитель электронного ключа зажигания с верхним кронштейном рулевой колонки. Немного наклоните усилитель, чтобы вставить его на место.
Нажмите на усилитель электронного ключа, чтобы установить его на верхней кронштейн рулевой колонки.
 |
| 5. УСТАНОВИТЕ ПРОВОД СОЛЕНОИДА (для моделей с автоматической трансмиссией без системы посадки и запуска) |
Установите провод соленоида на верхний кронштейн рулевой колонки.
 |
| 6. УСТАНОВИТЕ СОЛЕНОИД БЛОКИРОВКИ КЛЮЧА (для моделей с автоматической трансмиссией без системы посадки и запуска) |

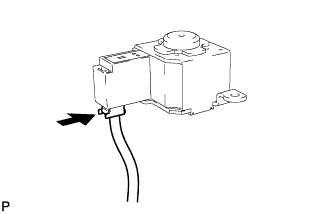

Подсоедините разъем провода соленоида к соленоиду блокировки ключа.
 |

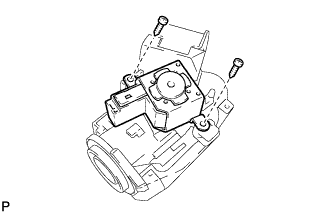

Установите соленоид блокировки ключа на верхний кронштейн рулевой колонки и закрепите его 2 винтами.
 |
| 7. УСТАНОВИТЕ ЗАМОК ЗАЖИГАНИЯ ИЛИ ПЕРЕКЛЮЧАТЕЛЬ СТАРТЕРА В СБОРЕ (за исключением моделей с автоматической трансмиссией без системы посадки и запуска) |
Установите замок зажигания или переключатель стартера в сборе на верхний кронштейн рулевой колонки и закрепите его 2 винтами.
 |
| 8. УСТАНОВИТЕ ЗАМОК ЗАЖИГАНИЯ ИЛИ ПЕРЕКЛЮЧАТЕЛЬ СТАРТЕРА В СБОРЕ (для моделей с автоматической трансмиссией без системы посадки и запуска) |
Установите замок зажигания или переключатель стартера в сборе на верхний кронштейн рулевой колонки и закрепите его 2 винтами.
|
Подсоедините разъем провода соленоида к замку зажигания или переключателю стартера в сборе.
 |

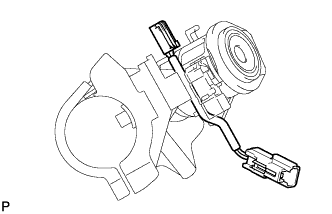

Следите за тем, чтобы провод соленоида надежно проходил через зазор верхнего кронштейна рулевой колонки, как показано на рисунке.
 |
| 9. ПРОВЕРЬТЕ РАБОТУ БЛОКИРОВКИ РУЛЕВОЙ КОЛОНКИ (для моделей без системы посадки и запуска) |
Проверьте, происходит ли включение механизма блокировки рулевого управления, когда ключ вынут.
 |
Проверьте, происходит ли выключение механизма блокировки рулевого управления после того, как ключ будет вставлен и повернут в положение АСС.
- УКАЗАНИЕ:
- При обнаружении любых отклонений от нормы замените цилиндр замка зажигания в сборе или верхний кронштейн рулевой колонки в сборе.
 |
| 10. УСТАНОВИТЕ ВЕРХНИЙ КРОНШТЕЙН РУЛЕВОЙ КОЛОНКИ С ВЫКЛЮЧАТЕЛЕМ В СБОРЕ (для моделей без системы посадки и запуска) |
Зажмите в тисках рулевую колонку в сборе.
Временно закрепите верхний кронштейн рулевой колонки с выключателем в сборе на рулевой колонке в сборе болтом с конической головкой.
- ПРИМЕЧАНИЕ:
- Обязательно используйте новый болт с конической головкой.
Затягивайте болт с конической головкой, пока головка болта не свернется.
 |
