Рулевая Колонка В Сборе -- Разборка |
- ПРИМЕЧАНИЕ:
- Не затягивайте тиски слишком сильно.
| 1. СНИМИТЕ ПРИВОД БЛОКИРОВКИ РУЛЕВОГО УПРАВЛЕНИЯ В СБОРЕ (для моделей без системы посадки и запуска) |
Зажмите в тисках рулевую колонку в сборе.
С помощью кернера отметьте центр болта с конической головкой.
Дрелью со сверлом 3–4 мм (0,12–0,16 дюйма) просверлите отверстие в болте с конической головкой.

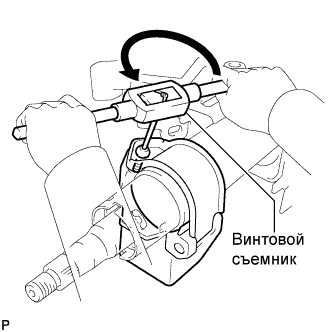

С помощью винтового съемника выверните болт с конической головкой и снимите привод блокировки рулевого управления в сборе с рулевой колонки в сборе.
 |
| 2. СНИМИТЕ ВЕРХНИЙ КРОНШТЕЙН РУЛЕВОЙ КОЛОНКИ С ВЫКЛЮЧАТЕЛЕМ В СБОРЕ (для моделей без системы посадки и запуска) |
Зажмите в тисках рулевую колонку в сборе.
С помощью кернера отметьте центр болта с конической головкой.
Дрелью со сверлом диаметром 3–4 мм (0,12–0,16 дюйма) просверлите отверстие в болте с конической головкой.
С помощью винтового съемника выверните болт с конической головкой, а затем снимите верхний кронштейн рулевой колонки с выключателем с рулевой колонки в сборе.
 |
| 3. СНИМИТЕ ЗАМОК ЗАЖИГАНИЯ ИЛИ ПЕРЕКЛЮЧАТЕЛЬ СТАРТЕРА В СБОРЕ (за исключением моделей с автоматической трансмиссией без системы посадки и запуска) |
Выверните 2 винта и снимите замок зажигания или переключатель стартера в сборе с верхнего кронштейна рулевой колонки.
 |
| 4. СНИМИТЕ ЗАМОК ЗАЖИГАНИЯ ИЛИ ПЕРЕКЛЮЧАТЕЛЬ СТАРТЕРА В СБОРЕ (для моделей с автоматической трансмиссией без системы посадки и запуска) |
Отсоедините разъем провода соленоида от замка зажигания или переключателя стартера в сборе.
 |
Выверните 2 винта и снимите замок зажигания или переключатель стартера в сборе с верхнего кронштейна рулевой колонки.
|
| 5. СНИМИТЕ СОЛЕНОИД БЛОКИРОВКИ КЛЮЧА (для моделей с автоматической трансмиссией без системы посадки и запуска) |
Выверните 2 винта и снимите соленоид блокировки ключа с верхнего кронштейна рулевой колонки.
 |
Отсоедините разъем провода соленоида от соленоида блокировки ключа.
 |
| 6. СНИМИТЕ ПРОВОД СОЛЕНОИДА (для моделей с автоматической трансмиссией без системы посадки и запуска) |
Отсоедините провод соленоида от верхнего кронштейна рулевой колонки.
 |
| 7. СНИМИТЕ УСИЛИТЕЛЬ ЭЛЕКТРОННОГО КЛЮЧА ЗАЖИГАНИЯ (для моделей без системы посадки и запуска) |
С помощью отвертки раздвиньте захваты на верхнем кронштейне на расстояние приблизительно 1,0 мм (0,039 дюйма).
 |
Снимите усилитель электронного ключа зажигания с открытым захватом.
- ПРИМЕЧАНИЕ:
- Чрезмерное усилие может привести к повреждению корпуса.
| 8. СНИМИТЕ ЦИЛИНДР ЗАМКА ЗАЖИГАНИЯ В СБОРЕ (для моделей без системы посадки и запуска) |
Установите цилиндр замка зажигания в положение АСС.
Вставьте отвертку в отверстие в верхнем кронштейне рулевой колонки с выключателем в сборе, как показано на рисунке. Вытяните цилиндр замка зажигания в сборе таким образом, чтобы его захват касался стопора верхнего кронштейна рулевой колонки с выключателем в сборе.
- ПРИМЕЧАНИЕ:
- Обязательно вытяните цилиндр замка зажигания в сборе таким образом, чтобы его захват касался стопора верхнего кронштейна рулевой колонки с выключателем в сборе. Невыполнение этого требования повлияет на последующие операции.
 |
Вставьте отвертку в отверстие в верхнем кронштейне рулевой колонки с выключателем в сборе. Нажмите на отвертку вниз, как показано на рисунке, чтобы освободить захват цилиндра замка зажигания в сборе, и снимите цилиндр замка зажигания в сборе.
 |
| 9. СНИМИТЕ ВЫКЛЮЧАТЕЛЬ РАЗБЛОКИРОВКИ КЛЮЧА В СБОРЕ (для моделей без системы посадки и запуска) |
Снимите выключатель разблокировки ключа, нажав на его центральную часть и освободив 2 захвата.
- УКАЗАНИЕ:
- Сдвиньте выключатель разблокировки ключа в направлении, указанном на рисунке стрелкой, и снимите его.
 |
