Задний Амортизатор (Для Подвески Торсионного Типа) Снятие. Corolla ZZE150

Отцепите 2 передних крепления подушки сиденья от кузова автомобиля.

ПРИМЕЧАНИЕ:

Поскольку рама подушки легко деформируется, аккуратно соблюдайте приведенные ниже указания.

1. Выберите крепление, которое будет отсоединяться первым. Расположите руки рядом с креплением, как показано на рисунке. Затем поднимите подушку сиденья, чтобы отсоединить крепление.


2. Повторите рассмотренную выше операцию для другого крепления.


Отсоедините 2 задних крепления подушки сиденья от спинки сиденья.

Снимите подушку сиденья.

Выверните болт.

Освободите направляющую и снимите боковую спинку левого заднего сиденья в сборе.

Снимите чехол запасного колеса.

С помощью съемника фиксаторов освободите 2 фиксатора.

Освободите 8 захватов и снимите отделочную пластину заднего пола.

Расцепите 2 фиксатора и снимите левую внутреннюю облицовочную накладку багажного отделения.

Освободите 12 захватов и снимите опорную накладку передней левой двери.

Освободите 2 фиксатора.

Отцепите направляющую и снимите боковую облицовочную накладку с левой стороны кожуха.

Снимите уплотнитель обшивки проема левой передней двери.

Поднимите вверх ручку регулировки направляющих сиденья и переместите сиденье в крайнее переднее положение.

Освободите 2 захвата и снимите щиток наружной направляющей сиденья.

Освободите 2 захвата и снимите щиток внутренней направляющей сиденья.

Выверните 2 болта с задней стороны сиденья.

Поднимите вверх ручку регулировки направляющих сиденья и переместите сиденье в крайнее заднее положение.

Выверните 2 болта с передней стороны сиденья.

Поднимите вверх ручку регулировки направляющих сиденья и переместите сиденье в центральное положение. Затем с помощью ручки отпускания регулятора наклона переместите спинку сиденья в вертикальное положение.

Отсоедините разъемы, расположенные под сиденьем.

Снимите сиденье.

ПРИМЕЧАНИЕ:

Соблюдайте осторожность, чтобы не повредить кузов автомобиля.

Освободите 4 захвата и снимите накладку петли подушки заднего сиденья № 1.

Освободите 4 захвата и снимите накладку петли подушки заднего сиденья № 2.

Выверните 2 болта с передней стороны левого заднего сиденья в сборе.

Снимите 2 фиксатора.

Наклоните левое заднее сиденье в сборе вперед, чтобы вывернуть 2 болта, и снимите левое заднее сиденье в сборе.

ПРИМЕЧАНИЕ:

Соблюдайте осторожность, чтобы не повредить кузов автомобиля.

Освободите 8 захватов и снимите опорную накладку левой задней двери.

Снимите уплотнитель обшивки проема левой задней двери.

Расцепите 2 подвесных кронштейна.

Освободите 2 штифта и снимите панель облицовки отделения для мелких вещей.

Снимите коврик заднего пола.

Снимите коврик заднего пола.

Освободите направляющую и снимите напольную коробку полки багажного отделения.

Отверните 2 гайки.

Освободите направляющую и снимите правую напольную коробку полки багажного отделения.

Отверните 2 гайки и снимите левую напольную коробку полки багажного отделения.

Выверните болт и снимите защелку ремня для удержания багажа.

УКАЗАНИЕ:

Порядок выполнения работ одинаков для правой и левой стороны.

Освободите 10 захватов и снимите облицовочную накладку полки багажного отделения.

Освободите 10 захватов и снимите облицовочную накладку полки багажного отделения.

Выверните болт и снимите защелку ремня для удержания багажа.

Выверните болт и снимите петлю спинки заднего сиденья.

Выверните 2 болта и снимите скобу левого переднего ремня с катушкой и преднатяжителем в сборе.

Снимите фиксатор.

Отцепите 9 захватов, 8 фиксаторов и направляющую, а затем снимите левую переднюю наружную облицовочную панель в сборе.

С помощью отвертки освободите захват.

УКАЗАНИЕ:

Конец отвертки перед использованием следует изолировать клейкой лентой.

Отсоедините разъем и снимите лампу освещения салона № 2 в сборе.

Освободите 3 захвата и 4 фиксатора, и снимите левую боковую облицовочную панель полки багажного отделения в сборе.

Освободите 6 захвата и 2 фиксатора и снимите левую боковую накладку заднего сиденья.

При помощи отвертки освободите захват.

УКАЗАНИЕ:

Конец отвертки перед использованием следует изолировать защитной клейкой лентой.

Отсоедините разъем и снимите лампу освещения салона № 2 в сборе.

Освободите 3 захвата и 4 фиксатора и снимите левую боковую облицовочную панель полки багажного отделения.

Отсоедините разъем и расцепите зажим.

Выверните 3 болта и снимите задний датчик высоты подвески в сборе.

Поддомкратьте гнездо пружины балки заднего моста в сборе, используя домкрат и деревянный брусок.

ПРИМЕЧАНИЕ:

Не поднимайте балку заднего моста в сборе чрезмерно.

УКАЗАНИЕ:

Поддомкрачивайте задний амортизатор в том месте, где он сжимается примерно на 20-30 мм (0,78-1,18 дюйма).

С помощью торцевой шестигранной головки (6 мм) закрепите шток заднего амортизатора и снимите контргайку.

Снимите держатель подушки заднего амортизатора.

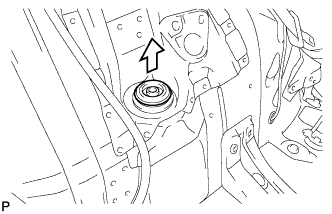

Снимите опору задней подвески.

Выверните болт, удерживая гайку, и снимите задний амортизатор.
