Система Обогревателей Стекол (Для Моделей С Автоматическим Кондиционером) Проверка Без Снятия С Автомобиля. Corolla ZZE150

Кузов. COROLLA, AURIS. ZZE150 ZRE151,152 NDE150
Ветровое Стекло Оконные Стекла. COROLLA, AURIS. ZZE150 ZRE151,152 NDE150

  1. ПРОВЕРЬТЕ РАБОТУ СИСТЕМЫ ОБОГРЕВАТЕЛЕЙ ЗАДНЕГО СТЕКЛА

  2. ПРОВЕРЬТЕ ЗАДНЕЕ ОКНО (НИТИ ОБОГРЕВАТЕЛЯ)

Система Обогревателей Стекол (Для Моделей С Автоматическим Кондиционером) -- Проверка Без Снятия С Автомобиля



1. ПРОВЕРЬТЕ РАБОТУ СИСТЕМЫ ОБОГРЕВАТЕЛЕЙ ЗАДНЕГО СТЕКЛА

  1. Убедитесь, что обогреватель заднего стекла работает, когда зажигание включено (IG) и выключатель обогревателя нажат.

    УКАЗАНИЕ:
    Убедитесь, что через 15 минут обогреватель автоматически выключается.


2. ПРОВЕРЬТЕ ЗАДНЕЕ ОКНО (НИТИ ОБОГРЕВАТЕЛЯ)
ПРИМЕЧАНИЕ:
  1. При очистке стекла протирайте его вдоль нитей, используя мягкую сухую ткань. Соблюдайте осторожность, чтобы не повредить нити.
  2. Не используйте моющие средства и стеклоочистители, содержащие абразивные ингредиенты.

  3. COROLLA, AURIS. ZZE150 ZRE151,152 NDE150.Ветровое Стекло Оконные Стекла.Система Управления Электрическими Стеклоподъемниками.Система Обогревателей Стекол (Для Моделей С Автоматическим Кондиционером) Проверка Без Снятия С Автомобиля

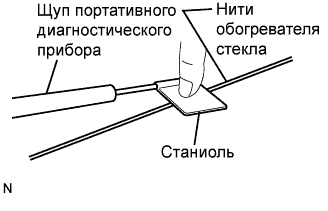

    Для измерения напряжения оберните отрицательный щуп тестера станиолью, приложите его к нити и прижмите пальцем, как показано на рисунке.

  1. Включите зажигание (IG).

  1. Включите выключатель обогревателя стекла.



    COROLLA, AURIS. ZZE150 ZRE151,152 NDE150.Ветровое Стекло Оконные Стекла.Система Управления Электрическими Стеклоподъемниками.Система Обогревателей Стекол (Для Моделей С Автоматическим Кондиционером) Проверка Без Снятия С Автомобиля

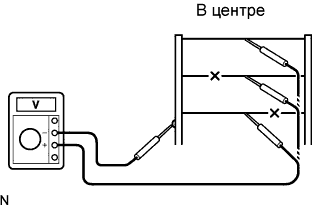

  1. Проверьте напряжение в центре каждой нити обогревателя стекла, как показано на рисунке.

    Номинальное напряжение:
    Напряжение
    		Вывод
    Приблизительно 5 В
    		Нить не оборвана
    Приблизительно 10 или 0 В
    		Обрыв нити
    УКАЗАНИЕ:
    Если напряжение составляет приблизительно 10 В, нить может быть оборвана между центром и концом со стороны аккумуляторной батареи. Если напряжение отсутствует, нить может быть оборвана между центром и концом со стороны массы.


    COROLLA, AURIS. ZZE150 ZRE151,152 NDE150.Ветровое Стекло Оконные Стекла.Система Управления Электрическими Стеклоподъемниками.Система Обогревателей Стекол (Для Моделей С Автоматическим Кондиционером) Проверка Без Снятия С Автомобиля

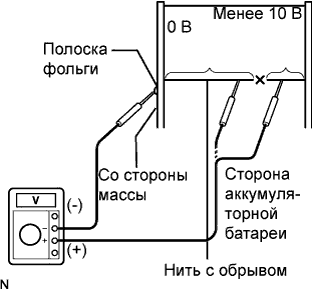

  1. Поместите положительный (+) щуп вольтметра на нить обогревателя со стороны аккумуляторной батареи.

  1. Поместите отрицательный (-) щуп вольтметра, обернутый станиолью, на нить со стороны массы.

  1. Сдвиньте положительный (+) вывод от аккумуляторной батареи в сторону массы.

  1. Точка, в которой показание вольтметра упадет с приблизительно 10 В до 0 В, является местом разрыва нити обогревателя.

    УКАЗАНИЕ:
    Если нить обогревателя стекла не разорвана, вольтметр будет показывать 0 В на положительном (+) конце нити обогревателя стекла, и напряжение будет постепенно возрастать приблизительно до 12 В при перемещении щупа прибора к другому концу.
