СИСТЕМА ОСВЕЩЕНИЯ - Сигнальная цепь фар


ОПИСАНИЕ

ЭБУ системы управления уровнем фар получает сигналы включения и выключения фар ближнего света от реле фар и на основании их управляет системой управления уровнем фар.
УКАЗАНИЕ:
Перед выполнением диагностики автоматической системы управления уровнем фар убедитесь, что фары ближнего света работают нормально.

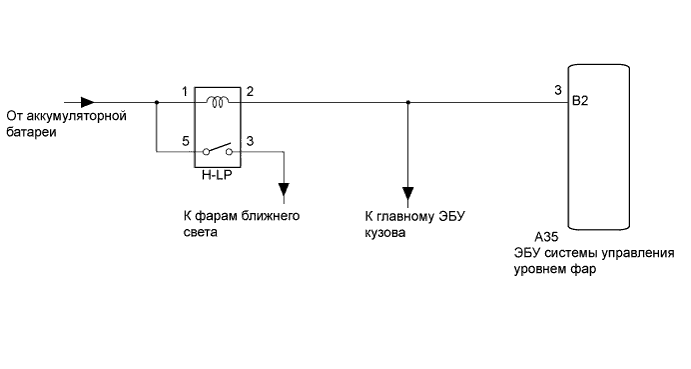

СХЕМА СОЕДИНЕНИЙ


COROLLA, AURIS. ZZE150 ZRE151,152 NDE150.Освещение.Система Освещения.Система Освещения Сигнальная Цепь Фар


ПОСЛЕДОВАТЕЛЬНОСТЬ ПРОВЕРКИ

1.СНИМИТЕ ПОКАЗАНИЯ ПОРТАТИВНОГО ДИАГНОСТИЧЕСКОГО ПРИБОРА

  1. Подсоедините портативный диагностический прибор к DLC3.

  1. Включите зажигание (IG) и установите главный выключатель портативного диагностического прибора в положение ON (ВКЛ).

  1. Выберите указанный ниже параметр из списка DATA LIST и считайте его значение с дисплея портативного диагностического прибора.

    HL Auto Leveling (ЭБУ системы управления уровнем фар):
    Информация на дисплее прибора
    		Измеряемая величина/диапазон измерения
    		Нормальное состояние
    		Замечание по диагностике
    Lo Beam St
    		Состояние фар ближнего света / ON (ВКЛ) или OFF (ВЫКЛ)
    		ON (ВКЛ): фары ближнего света включены
    OFF (ВЫКЛ): фары ближнего света выключены
    		-
    OK:
    Отображаются нормальные состояния, указанные выше.


NG
Перейдите к шагу 2
OK

ПЕРЕЙДИТЕ К ПРОВЕРКЕ СЛЕДУЮЩЕЙ ЦЕПИ, УКАЗАННОЙ В ТАБЛИЦЕ ПРИЗНАКОВ НЕИСПРАВНОСТЕЙ (Нажмите здесь)

2.ПРОВЕРЬТЕ ЖГУТ ПРОВОДОВ И РАЗЪЕМ (РЕЛЕ ФАР – ЭБУ СИСТЕМЫ УПРАВЛЕНИЯ УРОВНЕМ ФАР)


    COROLLA, AURIS. ZZE150 ZRE151,152 NDE150.Освещение.Система Освещения.Система Освещения Сигнальная Цепь Фар

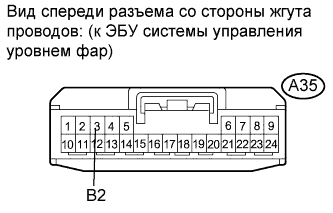

  1. Отсоедините разъем A35 ЭБУ системы управления уровнем фар.

  1. Измерьте напряжение в соответствии со значениями, приведенными в таблице.

    Номинальное напряжение:
    Контакты для подключения диагностического прибора
    		Положение выключателя
    		Заданные условия
    A35-3 (B2) - масса
    		Переключатель освещения: OFF (ВЫКЛ) → HEAD
    		11–14 В → менее 1 В
    Результат:
    Результат
    		Следующий шаг
    NG
    		А
    OK (для моделей с кузовом типа "седан")
    		B
    OK (для моделей с кузовом типа "хэтчбэк")
    		C


B
ЗАМЕНИТЕ ЭБУ СИСТЕМЫ УПРАВЛЕНИЯ УРОВНЕМ ФАР (Нажмите здесь)

C
ЗАМЕНИТЕ ЭБУ СИСТЕМЫ УПРАВЛЕНИЯ УРОВНЕМ ФАР (Нажмите здесь)
А

ОТРЕМОНТИРУЙТЕ ИЛИ ЗАМЕНИТЕ ЖГУТ ПРОВОДОВ ИЛИ РАЗЪЕМ
