DTC B278A Короткое замыкание на GND в цепи питания системы иммобилайзера


ОПИСАНИЕ

Этот DTC выдается при коротком замыкании или обрыве в цепи питания выключателя зажигания.

№ DTC
Условие обнаружения DTC
Неисправный участок
B278A
Короткое замыкание или обрыв в цепи питания выключателя зажигания
  1. Жгут проводов
  2. Замок зажигания
  3. ЭБУ сертификации

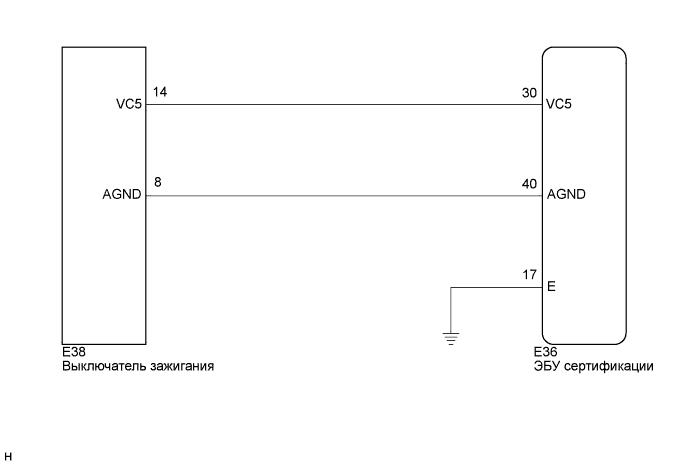

СХЕМА СОЕДИНЕНИЙ


COROLLA, AURIS. ZZE150 ZRE151,152 NDE150.Иммобилайзер Двигателя.Иммобилайзер Двигателя (Для Моделей С Системой Посадки И Запуска). Dtc B278A Короткое Замыкание На Gnd В Цепи Питания Системы Иммобилайзера


ПОСЛЕДОВАТЕЛЬНОСТЬ ПРОВЕРКИ

ПРИМЕЧАНИЕ:
При замене ЭБУ сертификации зарегистрируйте ключ и идентификатор передачи данных ЭБУ.
1.ПРОВЕРЬТЕ, ВЫВОДЯТСЯ ЛИ DTC

  1. Удалите коды DTC (Нажмите здесь).

  1. Еще раз проверьте коды DTC (Нажмите здесь).

    Результат:
    Результат
    		Следующий шаг
    B278A выводится повторно
    		А
    B278A не выводится повторно
    		B


А
ВЫПОЛНИТЕ ПРОВЕРКУ С ИМИТАЦИЕЙ УСЛОВИЙ ВОЗНИКНОВЕНИЯ НЕИСПРАВНОСТИ
B

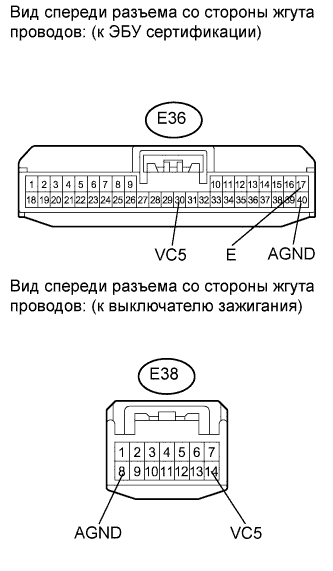

2.ПРОВЕРЬТЕ ЖГУТ ПРОВОДОВ И РАЗЪЕМ (ЭБУ СЕРТИФИКАЦИИ – ЗАМОК ЗАЖИГАНИЯ)


    COROLLA, AURIS. ZZE150 ZRE151,152 NDE150.Иммобилайзер Двигателя.Иммобилайзер Двигателя (Для Моделей С Системой Посадки И Запуска). Dtc B278A Короткое Замыкание На Gnd В Цепи Питания Системы Иммобилайзера

  1. Отсоедините разъем E36 ЭБУ и разъем E38 выключателя.

  1. Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.

    Номинальное сопротивление:
    Контакты для подключения диагностического прибора
    		Режим
    		Заданные условия
    E36-30 (VC5) - E38-14 (VC5)
    		Всегда
    		Менее 1 Ом
    E36-40 (AGND) - E38-8 (AGND)
    		Всегда
    		Менее 1 Ом
    E36-17 (E) - масса
    		Всегда
    		Менее 1 Ом
    E36-30 (VC5) - масса
    		Всегда
    		10 кОм или более
    E36-40 (AGND) - масса
    		Всегда
    		10 кОм или более


NG
ОТРЕМОНТИРУЙТЕ ИЛИ ЗАМЕНИТЕ ЖГУТ ПРОВОДОВ ИЛИ РАЗЪЕМ
OK


3.ПРОВЕРЬТЕ ЖГУТ ПРОВОДОВ И РАЗЪЕМ (ИСТОЧНИК ПИТАНИЯ ЗАМКА ЗАЖИГАНИЯ)


    COROLLA, AURIS. ZZE150 ZRE151,152 NDE150.Иммобилайзер Двигателя.Иммобилайзер Двигателя (Для Моделей С Системой Посадки И Запуска). Dtc B278A Короткое Замыкание На Gnd В Цепи Питания Системы Иммобилайзера

  1. Подсоедините разъем E36 ЭБУ и разъем E38 выключателя.

  1. Измерьте напряжение в соответствии со значениями, приведенными в таблице.

    Номинальное напряжение:
    Контакты для подключения диагностического прибора
    		Режим
    		Заданные условия
    E36-30 (VC5) - масса
    		Ключ отсутствует в салоне
    		Менее 1 В
    Выключатель зажигания нажат
    		4,6-5,4 В
    Результат:
    Результат
    		Следующий шаг
    NG
    		А
    OK (для 1AD-FTV, 2AD-FHV)
    		B
    OK (для 1ZR-FE, 2ZR-FE)
    		C


А
ЗАМЕНИТЕ ЭБУ СЕРТИФИКАЦИИ

B
Перейдите к шагу 5
C

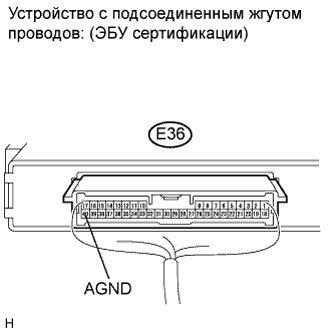

4.ПРОВЕРЬТЕ ЖГУТ ПРОВОДОВ И РАЗЪЕМ (ЗАМОК ЗАЖИГАНИЯ - МАССА)


    COROLLA, AURIS. ZZE150 ZRE151,152 NDE150.Иммобилайзер Двигателя.Иммобилайзер Двигателя (Для Моделей С Системой Посадки И Запуска). Dtc B278A Короткое Замыкание На Gnd В Цепи Питания Системы Иммобилайзера

  1. Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.

    Номинальное сопротивление:
    Контакты для подключения диагностического прибора
    		Режим
    		Заданные условия
    E36-40 (AGND) - масса
    		Всегда
    		Менее 1 Ом
    Результат:
    Результат
    		Следующий шаг
    OK (для моделей с двигателем 1ZR-FE и кузовом типа "седан")
    		А
    OK (для моделей с двигателем 1ZR-FE и кузовом типа "хэтчбэк")
    		B
    OK (для моделей с двигателем 2ZR-FE и кузовом типа "седан")
    		C
    OK (для моделей с двигателем 2ZR-FE и кузовом типа "хэтчбэк")
    		D
    NG
    		E


А
ЗАМЕНИТЕ ВЫКЛЮЧАТЕЛЬ ЗАЖИГАНИЯ (ДЛЯ МОДЕЛЕЙ С ДВИГАТЕЛЕМ 1ZR-FE И КУЗОВОМ ТИПА "СЕДАН") (Нажмите здесь)

B
ЗАМЕНИТЕ ВЫКЛЮЧАТЕЛЬ ЗАЖИГАНИЯ (ДЛЯ МОДЕЛЕЙ С ДВИГАТЕЛЕМ 1ZR-FE И КУЗОВОМ ТИПА "ХЭТЧБЭК") (Нажмите здесь)

C
ЗАМЕНИТЕ ВЫКЛЮЧАТЕЛЬ ЗАЖИГАНИЯ (ДЛЯ МОДЕЛЕЙ С ДВИГАТЕЛЕМ 2ZR-FE И КУЗОВОМ ТИПА "СЕДАН") (Нажмите здесь)

D
ЗАМЕНИТЕ ВЫКЛЮЧАТЕЛЬ ЗАЖИГАНИЯ (ДЛЯ МОДЕЛЕЙ С ДВИГАТЕЛЕМ 2ZR-FE И КУЗОВОМ ТИПА "ХЭТЧБЭК") (Нажмите здесь)
E

ЗАМЕНИТЕ ЭБУ СЕРТИФИКАЦИИ

5.ПРОВЕРЬТЕ ЖГУТ ПРОВОДОВ И РАЗЪЕМ (ВЫКЛЮЧАТЕЛЬ ЗАЖИГАНИЯ - МАССА)


    COROLLA, AURIS. ZZE150 ZRE151,152 NDE150.Иммобилайзер Двигателя.Иммобилайзер Двигателя (Для Моделей С Системой Посадки И Запуска). Dtc B278A Короткое Замыкание На Gnd В Цепи Питания Системы Иммобилайзера

  1. Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.

    Номинальное сопротивление:
    Контакты для подключения диагностического прибора
    		Режим
    		Заданные условия
    E36-40 (AGND) - масса
    		Всегда
    		Менее 1 Ом
    Результат:
    Результат
    		Следующий шаг
    OK (для моделей с двигателем 1AD-FTV и кузовом типа "седан")
    		А
    OK (для моделей с двигателем 1AD-FTV и кузовом типа "хэтчбэк")
    		B
    OK (для 2AD-FHV)
    		C
    NG
    		D


А
ЗАМЕНИТЕ ВЫКЛЮЧАТЕЛЬ ЗАЖИГАНИЯ (ДЛЯ МОДЕЛЕЙ С ДВИГАТЕЛЕМ 1AD-FTV И КУЗОВОМ ТИПА "СЕДАН") (Нажмите здесь)

B
ЗАМЕНИТЕ ВЫКЛЮЧАТЕЛЬ ЗАЖИГАНИЯ (ДЛЯ МОДЕЛЕЙ С ДВИГАТЕЛЕМ 1AD-FTV И КУЗОВОМ ТИПА "ХЭТЧБЭК") (Нажмите здесь)

C
ЗАМЕНИТЕ ВЫКЛЮЧАТЕЛЬ ЗАЖИГАНИЯ (для 2AD-FHV) (Нажмите здесь)
D

ЗАМЕНИТЕ ЭБУ СЕРТИФИКАЦИИ
