СИСТЕМА КОНДИЦИОНИРОВАНИЯ (для кондиционера с ручным управлением) - Цепь вспомогательного источника питания |
ОПИСАНИЕ
Ниже показана цепь вспомогательного источника питания блока управления системой кондиционирования. Эта цепь обеспечивает питание даже при выключенном зажигании и используется памятью диагностических кодов неисправности и т.п.

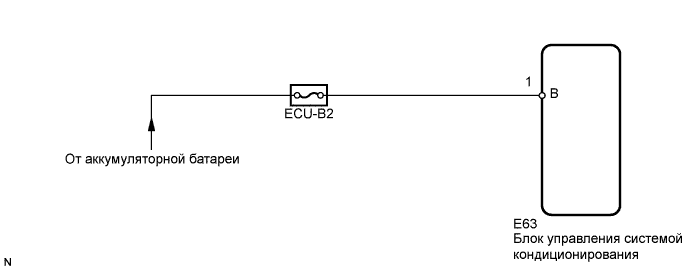

СХЕМА СОЕДИНЕНИЙ
ПОСЛЕДОВАТЕЛЬНОСТЬ ПРОВЕРКИ
| 1.ПРОВЕРЬТЕ ПРЕДОХРАНИТЕЛЬ (ECU-B2) |
Извлеките предохранитель ECU-B2 из распределительного блока и блока реле моторного отсека.
Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.
- Номинальное сопротивление:
Проверяемый элемент
| Режим
| Заданные условия
|
Предохранитель ECU-B2
| Всегда
| Менее 1 Ом
|
| | ЗАМЕНИТЕ ПРЕДОХРАНИТЕЛЬ (ECU-B2) |
|
|
| 2.ПРОВЕРЬТЕ ЖГУТ ПРОВОДОВ И РАЗЪЕМ (БЛОК УПРАВЛЕНИЯ СИСТЕМОЙ КОНДИЦИОНИРОВАНИЯ – МАССА) |

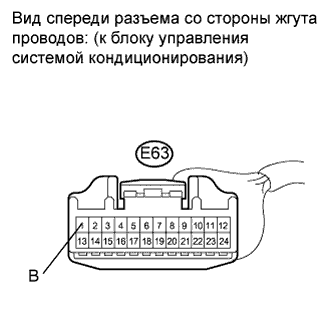

Отсоедините разъем блока управления системой кондиционирования.
Измерьте напряжение в соответствии со значениями, приведенными в таблице.
- Номинальное напряжение:
Контакты для подключения диагностического прибора
(обозначения)
| Режим
| Заданные условия
|
E63-1 (B) - масса
| Всегда
| 11-14 В
|
| | ОТРЕМОНТИРУЙТЕ ИЛИ ЗАМЕНИТЕ ЖГУТ ПРОВОДОВ ИЛИ РАЗЪЕМ |
|
|
| OK |
|
|
|
| ПЕРЕЙДИТЕ К ПРОВЕРКЕ СЛЕДУЮЩЕЙ ЦЕПИ, УКАЗАННОЙ В ТАБЛИЦЕ ПРИЗНАКОВ НЕИСПРАВНОСТЕЙ (Нажмите здесь) |
|
