СИСТЕМА КОНДИЦИОНИРОВАНИЯ (для кондиционера с ручным управлением) - Цепь питания IG


ОПИСАНИЕ

Когда включается зажигание (IG), в блок управления системой кондиционирования подается напряжение по главной цепи питания.
Эта цепь питания используется для приведения в действие блока управления системой кондиционирования, серводвигателей и т.д.

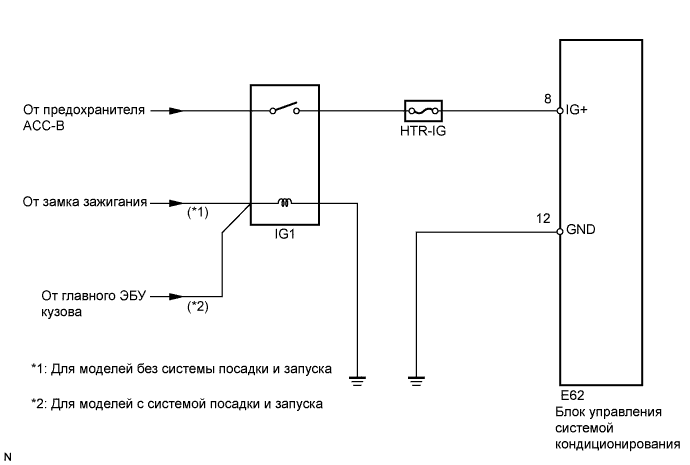

СХЕМА СОЕДИНЕНИЙ


COROLLA, AURIS. ZZE150 ZRE151,152 NDE150.Кондиционирование Воздуха.Система Кондиционирования (Для Автоматического Кондиционера).Система Кондиционирования (Для Кондиционера С Ручным Управлением) Цепь Питания Ig


ПОСЛЕДОВАТЕЛЬНОСТЬ ПРОВЕРКИ

УКАЗАНИЕ:
Перед проверкой запустите двигатель. Если двигатель не запускается, проверьте реле IG1 или аккумуляторную батарею.
1.ПРОВЕРЬТЕ ПРЕДОХРАНИТЕЛЬ (HTR-IG)

  1. Извлеките предохранитель HTR-IG из распределительного блока панели приборов.

  1. Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.

    Номинальное сопротивление:
    Проверяемый элемент
    		Режим
    		Заданные условия
    Предохранитель HTR-IG
    		Всегда
    		Менее 1 Ом


NG
ЗАМЕНИТЕ ПРЕДОХРАНИТЕЛЬ (HTR-IG)
OK

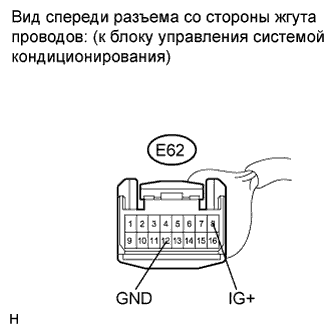

2.ПРОВЕРЬТЕ БЛОК УПРАВЛЕНИЯ СИСТЕМОЙ КОНДИЦИОНИРОВАНИЯ (IG+ – GND)


    COROLLA, AURIS. ZZE150 ZRE151,152 NDE150.Кондиционирование Воздуха.Система Кондиционирования (Для Автоматического Кондиционера).Система Кондиционирования (Для Кондиционера С Ручным Управлением) Цепь Питания Ig

  1. Снимите блок управления системой кондиционирования, не отсоединяя разъемы.

  1. Включите зажигание (IG).

  1. Измерьте напряжение в соответствии со значениями, приведенными в таблице.

    Номинальное напряжение:
    Контакты для подключения диагностического прибора
    		Режим
    		Заданные условия
    E62-8 (IG+) - E62-12 (GND)
    		Зажигание включено (IG)
    		11–14 В


NG
Перейдите к шагу 3
OK

ПЕРЕЙДИТЕ К ПРОВЕРКЕ СЛЕДУЮЩЕЙ ЦЕПИ, УКАЗАННОЙ В ТАБЛИЦЕ ПРИЗНАКОВ НЕИСПРАВНОСТЕЙ (Нажмите здесь)

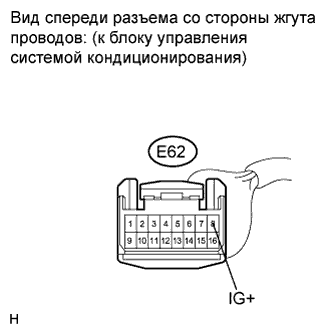

3.ПРОВЕРЬТЕ ЖГУТ ПРОВОДОВ И РАЗЪЕМ (БЛОК УПРАВЛЕНИЯ СИСТЕМОЙ КОНДИЦИОНИРОВАНИЯ – АККУМУЛЯТОРНАЯ БАТАРЕЯ)


    COROLLA, AURIS. ZZE150 ZRE151,152 NDE150.Кондиционирование Воздуха.Система Кондиционирования (Для Автоматического Кондиционера).Система Кондиционирования (Для Кондиционера С Ручным Управлением) Цепь Питания Ig

  1. Отсоедините разъем блока управления системой кондиционирования.

  1. Измерьте напряжение в соответствии со значениями, приведенными в таблице.

    Номинальное напряжение:
    Контакты для подключения диагностического прибора
    		Режим
    		Заданные условия
    E62-8 (IG+) - масса
    		Зажигание выключено
    		Менее 1 В
    Зажигание включено (IG)
    		11–14 В


NG
ОТРЕМОНТИРУЙТЕ ИЛИ ЗАМЕНИТЕ ЖГУТ ПРОВОДОВ ИЛИ РАЗЪЕМ
OK


4.ПРОВЕРЬТЕ ЖГУТ ПРОВОДОВ И РАЗЪЕМ (БЛОК УПРАВЛЕНИЯ СИСТЕМОЙ КОНДИЦИОНИРОВАНИЯ – МАССА)


    COROLLA, AURIS. ZZE150 ZRE151,152 NDE150.Кондиционирование Воздуха.Система Кондиционирования (Для Автоматического Кондиционера).Система Кондиционирования (Для Кондиционера С Ручным Управлением) Цепь Питания Ig

  1. Отсоедините разъем блока управления системой кондиционирования.

  1. Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.

    Номинальное сопротивление:
    Контакты для подключения диагностического прибора
    		Режим
    		Заданные условия
    E62-12 (GND) - масса
    		Всегда
    		Менее 1 Ом
    Результат:
    Результат
    		Следующий шаг
    NG
    		А
    OK
    (для моделей с кузовом типа "седан")
    		B
    OK
    (для моделей с кузовом типа "хэтчбэк")
    		C


B
ЗАМЕНИТЕ БЛОК УПРАВЛЕНИЯ СИСТЕМОЙ КОНДИЦИОНИРОВАНИЯ (Нажмите здесь)

C
ЗАМЕНИТЕ БЛОК УПРАВЛЕНИЯ СИСТЕМОЙ КОНДИЦИОНИРОВАНИЯ (Нажмите здесь)
А

ОТРЕМОНТИРУЙТЕ ИЛИ ЗАМЕНИТЕ ЖГУТ ПРОВОДОВ ИЛИ РАЗЪЕМ
