СИСТЕМА КОНДИЦИОНИРОВАНИЯ (для автоматического кондиционера) - Цепь питания IG


ОПИСАНИЕ

Данная цепь является главной цепью питания блока управления системой кондиционирования при включенном зажигании (IG).
Эта цепь питания используется для приведения в действие блока управления системой кондиционирования, серводвигателей и т.д.

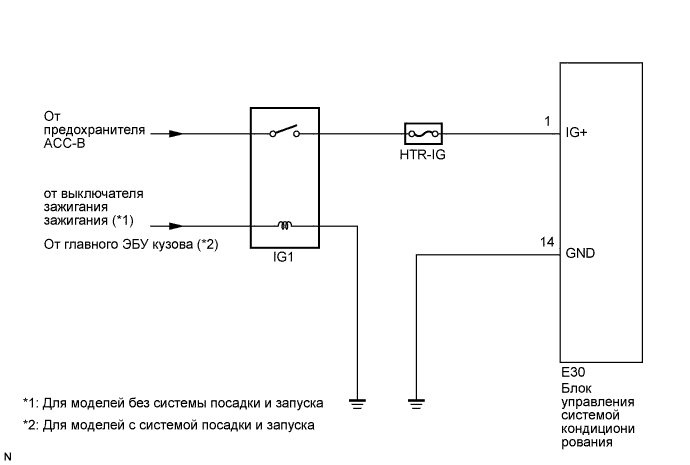

СХЕМА СОЕДИНЕНИЙ


COROLLA, AURIS. ZZE150 ZRE151,152 NDE150.Кондиционирование Воздуха.Система Кондиционирования (Для Автоматического Кондиционера).Система Кондиционирования (Для Автоматического Кондиционера) Цепь Питания Ig


ПОСЛЕДОВАТЕЛЬНОСТЬ ПРОВЕРКИ

УКАЗАНИЕ:
Перед проверкой запустите двигатель. Если двигатель не запускается, проверьте реле IG1 или аккумуляторную батарею.
1.ПРОВЕРЬТЕ ПРЕДОХРАНИТЕЛЬ (HTR-IG)


    COROLLA, AURIS. ZZE150 ZRE151,152 NDE150.Кондиционирование Воздуха.Система Кондиционирования (Для Автоматического Кондиционера).Система Кондиционирования (Для Автоматического Кондиционера) Цепь Питания Ig

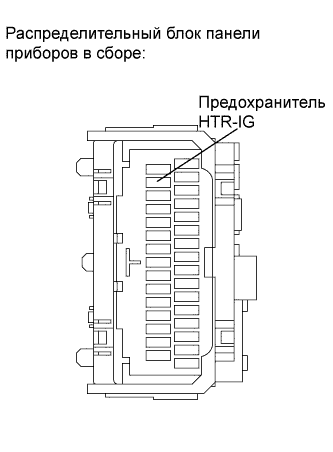

  1. Извлеките предохранитель HTR-IG из распределительного блока панели приборов.

  1. Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.

    Номинальное сопротивление:
    Проверяемый элемент
    		Режим
    		Заданные условия
    Предохранитель HTR-IG
    		Всегда
    		Менее 1 Ом


NG
ЗАМЕНИТЕ ПРЕДОХРАНИТЕЛЬ (HTR-IG)
OK


2.ПРОВЕРЬТЕ БЛОК УПРАВЛЕНИЯ СИСТЕМОЙ КОНДИЦИОНИРОВАНИЯ (IG+ – GND)


    COROLLA, AURIS. ZZE150 ZRE151,152 NDE150.Кондиционирование Воздуха.Система Кондиционирования (Для Автоматического Кондиционера).Система Кондиционирования (Для Автоматического Кондиционера) Цепь Питания Ig

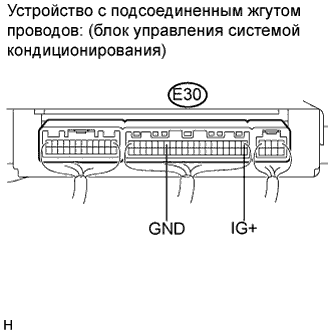

  1. Снимите блок управления системы кондиционирования, не отсоединяя его разъемы.

  1. Зажигание включено (IG).

  1. Измерьте напряжение в соответствии со значениями, приведенными в таблице.

    Номинальное напряжение:
    Контакты для подключения диагностического прибора
    		Режим
    		Заданные условия
    E30-1 (IG+) - E30-14 (GND)
    		Замок зажигания: включен (IG)
    		11–14 В


NG
Перейдите к шагу 3
OK

ПЕРЕЙДИТЕ К ПРОВЕРКЕ СЛЕДУЮЩЕЙ ЦЕПИ, УКАЗАННОЙ В ТАБЛИЦЕ ПРИЗНАКОВ НЕИСПРАВНОСТЕЙ (Нажмите здесь)

3.ПРОВЕРЬТЕ ЖГУТ ПРОВОДОВ И РАЗЪЕМ (БЛОК УПРАВЛЕНИЯ СИСТЕМОЙ КОНДИЦИОНИРОВАНИЯ – АККУМУЛЯТОРНАЯ БАТАРЕЯ)


    COROLLA, AURIS. ZZE150 ZRE151,152 NDE150.Кондиционирование Воздуха.Система Кондиционирования (Для Автоматического Кондиционера).Система Кондиционирования (Для Автоматического Кондиционера) Цепь Питания Ig

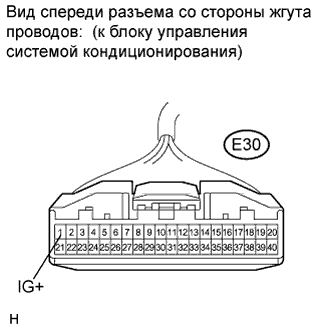

  1. Отсоедините разъем блока управления системой кондиционирования.

  1. Измерьте напряжение в соответствии со значениями, приведенными в таблице.

    Номинальное напряжение:
    Контакты для подключения диагностического прибора
    		Режим
    		Заданные условия
    E30-1 (IG+) - масса
    		Замок зажигания: выкл
    		Менее 1 В
    Замок зажигания: включен (IG)
    		11–14 В


NG
ОТРЕМОНТИРУЙТЕ ИЛИ ЗАМЕНИТЕ ЖГУТ ПРОВОДОВ ИЛИ РАЗЪЕМ
OK


4.ПРОВЕРЬТЕ ЖГУТ ПРОВОДОВ И РАЗЪЕМ (БЛОК УПРАВЛЕНИЯ СИСТЕМОЙ КОНДИЦИОНИРОВАНИЯ – МАССА)


    COROLLA, AURIS. ZZE150 ZRE151,152 NDE150.Кондиционирование Воздуха.Система Кондиционирования (Для Автоматического Кондиционера).Система Кондиционирования (Для Автоматического Кондиционера) Цепь Питания Ig

  1. Отсоедините разъем блока управления системой кондиционирования.

  1. Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.

    Номинальное сопротивление:
    Контакты для подключения диагностического прибора
    		Режим
    		Заданные условия
    E30-14 (GND) - масса
    		Всегда
    		Менее 1 Ом
    Результат:
    Результат
    		Следующий шаг
    NG
    		А
    OK (для моделей с кузовом типа "седан")
    		B
    OK (для моделей с кузовом типа "хэтчбэк")
    		C


B
ЗАМЕНИТЕ БЛОК УПРАВЛЕНИЯ СИСТЕМОЙ КОНДИЦИОНИРОВАНИЯ (Нажмите здесь)

C
ЗАМЕНИТЕ БЛОК УПРАВЛЕНИЯ СИСТЕМОЙ КОНДИЦИОНИРОВАНИЯ (Нажмите здесь)
А

ОТРЕМОНТИРУЙТЕ ИЛИ ЗАМЕНИТЕ ЖГУТ ПРОВОДОВ ИЛИ РАЗЪЕМ
