DTC P0560 Недопустимое напряжение в системе


ОПИСАНИЕ

Питание от аккумуляторной батареи подается на ECM, даже когда зажигание выключено. Это позволяет ECM сохранять такие данные, как архив DTC, данные фиксированного набора параметров и параметры коррекции подачи топлива. Когда напряжение аккумуляторной батареи опускается ниже минимально допустимого уровня, память стирается и ECM регистрирует неисправность в цепи питания. ЕСМ включает контрольную лампу MIL и выводит код DTC при последующем запуске двигателя.

№ DTC
Условие обнаружения DTC
Неисправный участок
P0560
Обрыв в цепи вспомогательного источника питания ЕСМ
(логика диагностирования за 1 поездку)
  1. Обрыв в цепи вспомогательного источника питания
  2. Аккумуляторная батарея
  3. Выводы аккумуляторной батареи
  4. Предохранитель EFI MAIN
  5. ECM
УКАЗАНИЕ:
При регистрации кода DTC P0560 блок ECM не сохраняет другие DTC или другие ранее сохраненные в ЕСМ данные частично стираются.

СХЕМА СОЕДИНЕНИЙ


COROLLA, AURIS. ZZE150 ZRE151,152 NDE150.Система Управления Двигателем 1Zr-Fe.Система Sfi. Dtc P0560 Недопустимое Напряжение В Системе


ПОСЛЕДОВАТЕЛЬНОСТЬ ПРОВЕРКИ

УКАЗАНИЕ:
С помощью портативного диагностического прибора считайте данные фиксированного набора параметров. Одновременно с записью в память кода DTC ECM сохраняет параметры состояния автомобиля и условий езды как данные фиксированного набора параметров. При поиске неисправностей фиксированные параметры позволяют определить, двигался ли автомобиль в момент возникновения неисправности или нет, был ли прогрет двигатель, каким было соотношение воздух-топливо (обедненным или обогащенным) и пр.
1.ПРОВЕРЬТЕ ПРЕДОХРАНИТЕЛЬ (ПРЕДОХРАНИТЕЛЬ EFI MAIN)


    COROLLA, AURIS. ZZE150 ZRE151,152 NDE150.Система Управления Двигателем 1Zr-Fe.Система Sfi. Dtc P0560 Недопустимое Напряжение В Системе

  1. Извлеките предохранитель EFI MAIN из блока реле моторного отсека.

  1. Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.

    Номинальное сопротивление:
    Контакты для подключения диагностического прибора
    		Режим
    		Заданные условия
    Предохранитель EFI MAIN
    		Всегда
    		Менее 1 Ом

  1. Установите главный предохранитель EFI на место.



NG
ЗАМЕНИТЕ ПРЕДОХРАНИТЕЛЬ (ПРЕДОХРАНИТЕЛЬ EFI MAIN)
OK

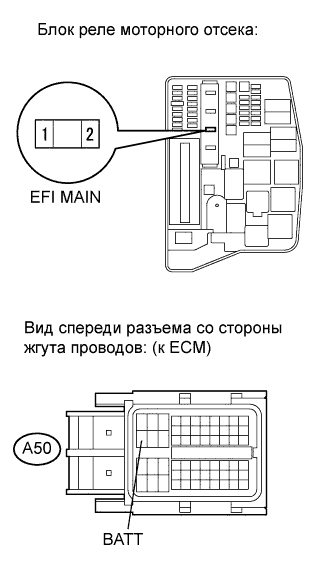

2.ПРОВЕРЬТЕ ЖГУТ ПРОВОДОВ И РАЗЪЕМ (ПРЕДОХРАНИТЕЛЬ EFI MAIN - ECM)


    COROLLA, AURIS. ZZE150 ZRE151,152 NDE150.Система Управления Двигателем 1Zr-Fe.Система Sfi. Dtc P0560 Недопустимое Напряжение В Системе

  1. Отсоедините разъем ЭБУ.

  1. Извлеките предохранитель EFI MAIN из блока реле моторного отсека.

  1. Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.

    Номинальное сопротивление (при проверке на обрыв):
    Контакты для подключения диагностического прибора
    		Режим
    		Заданные условия
    Контакт 2 предохранителя ЕFI MAIN - A50-20 (BATT)
    		Всегда
    		Менее 1 Ом
    Номинальное сопротивление (при проверке на короткое замыкание):
    Контакты для подключения диагностического прибора
    		Режим
    		Заданные условия
    Контакт 2 предохранителя ЕFI MAIN или A50-20 (BATT) - масса
    		Всегда
    		10 кОм или более

  1. Подсоедините разъем ECM.

  1. Установите главный предохранитель EFI на место.



NG
ОТРЕМОНТИРУЙТЕ ИЛИ ЗАМЕНИТЕ ЖГУТ ПРОВОДОВ ИЛИ РАЗЪЕМ (ПРЕДОХРАНИТЕЛЬ EFI MAIN - ECM)
OK


3.ПРОВЕРЬТЕ ЖГУТ ПРОВОДОВ И РАЗЪЕМ (ПРЕДОХРАНИТЕЛЬ EFI MAIN - АККУМУЛЯТОРНАЯ БАТАРЕЯ)


    COROLLA, AURIS. ZZE150 ZRE151,152 NDE150.Система Управления Двигателем 1Zr-Fe.Система Sfi. Dtc P0560 Недопустимое Напряжение В Системе

  1. Извлеките предохранитель EFI MAIN из блока реле моторного отсека.

  1. Отсоедините отрицательный вывод аккумуляторной батареи.

  1. Отсоедините положительный вывод аккумуляторной батареи.

  1. Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.

    Номинальное сопротивление (при проверке на обрыв):
    Контакты для подключения диагностического прибора
    		Режим
    		Заданные условия
    Контакт 1 предохранителя ЕFI MAIN - положительный вывод аккумуляторной батареи
    		Всегда
    		Менее 1 Ом
    Номинальное сопротивление (при проверке на короткое замыкание):
    Контакты для подключения диагностического прибора
    		Режим
    		Заданные условия
    Контакт 1 предохранителя ЕFI MAIN или положительный вывод аккумуляторной батареи - масса
    		Всегда
    		10 кОм или более

  1. Установите главный предохранитель EFI на место.

  1. Подсоедините положительный вывод аккумуляторной батареи.

  1. Подсоедините отрицательный вывод аккумуляторной батареи.



NG
ОТРЕМОНТИРУЙТЕ ИЛИ ЗАМЕНИТЕ ЖГУТ ПРОВОДОВ ИЛИ РАЗЪЕМ (ПРЕДОХРАНИТЕЛЬ EFI MAIN - АККУМУЛЯТОРНАЯ БАТАРЕЯ)
OK


4.ПРОВЕРЬТЕ АККУМУЛЯТОРНУЮ БАТАРЕЮ

  1. Проверьте напряжение аккумуляторной батареи.

    Напряжение аккумуляторной батареи:
    11-14 В


NG
ЗАМЕНИТЕ АККУМУЛЯТОРНУЮ БАТАРЕЮ
OK


5.ПРОВЕРЬТЕ ВЫВОДЫ АККУМУЛЯТОРНОЙ БАТАРЕИ

  1. Убедитесь, что выводы аккумуляторной батареи надежно закреплены и не покрыты окисной пленкой.

    OK:
    Выводы аккумуляторной батареи надежно закреплены и не покрыты окисной пленкой.


NG
ОТРЕМОНТИРУЙТЕ ИЛИ ЗАМЕНИТЕ ВЫВОДЫ АККУМУЛЯТОРНОЙ БАТАРЕИ
OK


6.ПРОВЕРЬТЕ, ВЫВОДИТСЯ ЛИ КОД DTC СНОВА

  1. Подсоедините портативный диагностический прибор к DLC3.

  1. Включите зажигание (IG).

  1. Включите портативный диагностический прибор.

  1. Сбросьте коды DTC (Нажмите здесь).

  1. Выключите зажигание и выключите портативный диагностический прибор.

  1. Запустите двигатель и включите портативный диагностический прибор.

  1. Выберите следующие элементы меню: Powertrain / Engine and ECT / DTC.

  1. Считайте коды DTC.

    Результат:

    Результат
    		Следующий шаг
    DTC P0560 выводится
    		А
    DTC не выводится
    		B


B
ПРОВЕРЬТЕ, НЕТ ЛИ ЭПИЗОДИЧЕСКИХ НЕИСПРАВНОСТЕЙ (Нажмите здесь)
А

ЗАМЕНИТЕ ECM (Нажмите здесь)
