DTC P0327 Низкий уровень сигнала на входе цепи датчика детонации 1 (ряд 1 или отдельный датчик)


ОПИСАНИЕ

Структура плоского датчика детонации двигателя (нерезонансного типа) позволяет определять вибрацию в широком диапазоне частот: приблизительно от 5 до 15 кГц.
Датчики детонации установлены на блоке цилиндров и предназначены для обнаружения детонации двигателя.
Датчик состоит из пьезоэлемента, который генерирует напряжение при деформации.
Напряжение формируется при вибрации блока цилиндров из-за детонации. Возникновение детонации двигателя может быть исключено посредством задержки угла опережения зажигания.

№ DTC
Условие обнаружения DTC
Неисправный участок
P0327
Выходное напряжение датчика детонации ниже допустимого диапазона
(логика диагностирования за 3 поездки)
  1. Обрыв или короткое замыкание в цепи датчика детонации
  1. Датчик детонации
  1. ECM
УКАЗАНИЕ:
  1. DTC P0327 регистрируется, когда автомобиль после прогрева движется со скоростью примерно 110 км/час (68 миль в час) в течение 1 мин или более (при частоте вращения коленчатого вала двигателя 3200 об/мин или при нагрузке на двигатель 50,25% или более и при включенной 5-й передаче).
  2. Если ECM регистрирует DTC P0327, он переходит в аварйиный режим работы, в котором корректирующее значение угла запаздывания устанавливается на максимальное значение.
ПРЕДОСТЕРЕЖЕНИЕ:
Поездку в проверочном режиме необходимо выполнять в строгом соответствии с правилами дорожного движения.

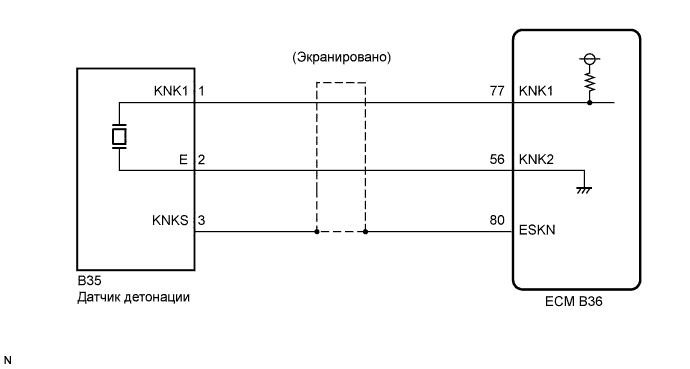

СХЕМА СОЕДИНЕНИЙ


COROLLA, AURIS. ZZE150 ZRE151,152 NDE150.Система Управления Двигателем 4Zz-Fe.Система Sfi. Dtc P0327 Низкий Уровень Сигнала На Входе Цепи Датчика Детонации 1 (Ряд 1 Или Отдельный Датчик)


ПОСЛЕДОВАТЕЛЬНОСТЬ ПРОВЕРКИ

УКАЗАНИЕ:
С помощью портативного диагностического прибора считайте данные фиксированного набора параметров. В этих параметрах отражается состояние двигателя на момент обнаружения неисправности. При поиске неисправностей фиксированные параметры позволяют определить, двигался ли автомобиль в момент возникновения неисправности или нет, был ли прогрет двигатель, каким было соотношение воздух-топливо (обедненным или обогащенным) и пр.
1.СНИМИТЕ ПОКАЗАНИЯ ПОРТАТИВНОГО ДИАГНОСТИЧЕСКОГО ПРИБОРА (KNOCK FEEDBACK VALUE)

  1. Подсоедините портативный диагностический прибор к DLC3.

  1. Запустите двигатель и включите портативный диагностический прибор.

  1. Прогрейте двигатель.

  1. Выберите следующие элементы меню: Powertrain / Engine and ECT / Data List / Knock Feedback Value.

  1. Считайте значения, отображенные на диагностическом приборе, во время движения автомобиля.

    OK:
    Значения изменяются.
    УКАЗАНИЕ:
    Неисправность не проявляется
    		Значения обратной связи о детонации изменяются
    Неисправность проявляется
    		Значения обратной связи о детонации не изменяются
    Изменение значения обратной связи о детонации можно проверить при высокой нагрузке на двигатель, например, при включении системы кондиционирования или при увеличении частоты вращения коленчатого вала двигателя.


NG
Перейдите к шагу 2
OK

ПРОВЕРЬТЕ, НЕТ ЛИ ЭПИЗОДИЧЕСКИХ НЕИСПРАВНОСТЕЙ (Нажмите здесь)

2.ПРОВЕРЬТЕ ЖГУТ ПРОВОДОВ И РАЗЪЕМ (ЕСМ - ДАТЧИК ДЕТОНАЦИИ)


    COROLLA, AURIS. ZZE150 ZRE151,152 NDE150.Система Управления Двигателем 4Zz-Fe.Система Sfi. Dtc P0327 Низкий Уровень Сигнала На Входе Цепи Датчика Детонации 1 (Ряд 1 Или Отдельный Датчик)

  1. Отсоедините разъем ЭБУ.

  1. Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.

    Номинальное сопротивление:
    Контакты для подключения диагностического прибора
    		Режим
    		Заданные условия

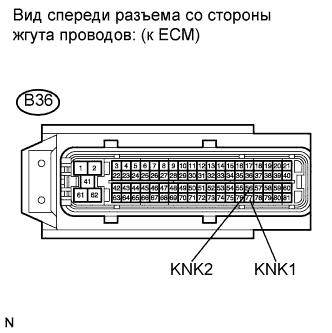

    B36-77 (KNK1) - B36-56 (KNK2)
    		Всегда
    		10 кОм или более

  1. Подсоедините разъем ECM.



NG
Перейдите к шагу 4
OK


3.ПРОВЕРЬТЕ ECM (НАПРЯЖЕНИЕ KNK1)


    COROLLA, AURIS. ZZE150 ZRE151,152 NDE150.Система Управления Двигателем 4Zz-Fe.Система Sfi. Dtc P0327 Низкий Уровень Сигнала На Входе Цепи Датчика Детонации 1 (Ряд 1 Или Отдельный Датчик)

  1. Отсоедините разъемы датчика детонации.

  1. Поверните замок зажигания в положение ON (ВКЛ).

  1. Измерьте напряжение в соответствии со значениями, приведенными в таблице.

    Номинальное напряжение:
    Контакты для подключения диагностического прибора
    		Положение замка зажигания
    		Заданные условия

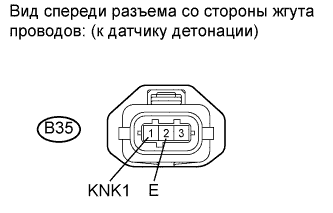

    B35-2 (E) - B35-1 (KNK1)
    		Замок зажигания в положении ON (ВКЛ)
    		4,5-5,5 В

  1. Подсоедините разъем датчика детонации.



NG
ЗАМЕНИТЕ ECM (Нажмите здесь)
OK

ПРОВЕРЬТЕ, НЕТ ЛИ ЭПИЗОДИЧЕСКИХ НЕИСПРАВНОСТЕЙ (Нажмите здесь)

4.ПРОВЕРЬТЕ ДАТЧИК ДЕТОНАЦИИ


    COROLLA, AURIS. ZZE150 ZRE151,152 NDE150.Система Управления Двигателем 4Zz-Fe.Система Sfi. Dtc P0327 Низкий Уровень Сигнала На Входе Цепи Датчика Детонации 1 (Ряд 1 Или Отдельный Датчик)

  1. Отсоедините разъемы датчика детонации.

  1. Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.

    Номинальное сопротивление:
    Контакты для подключения диагностического прибора
    		Режим
    		Заданные условия

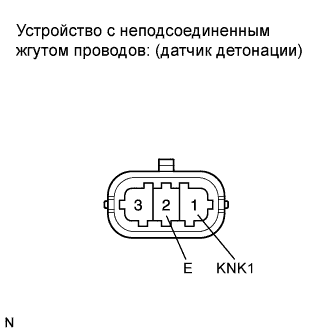

    2 (E) - 1 (KNK1)
    		Всегда
    		10 кОм или более

  1. Подсоедините разъем датчика детонации.



NG
ЗАМЕНИТЕ ДАТЧИК ДЕТОНАЦИИ (Нажмите здесь)
OK

ОТРЕМОНТИРУЙТЕ ИЛИ ЗАМЕНИТЕ ЖГУТ ПРОВОДОВ ИЛИ РАЗЪЕМ (ECM - ДАТЧИК ДЕТОНАЦИИ)
