DTC B1443/43 Цепь серводвигателя управления заслонкой воздуховода в салоне


ОПИСАНИЕ

Сервопривод заслонки распределения потоков воздуха передает импульсные сигналы, указывая положение заслонки блоку управления системой кондиционирования. На основе этих сигналов блок управления системой кондиционирования приводит в движение электродвигатель (вращая его в прямом или обратном направлении), переводя заслонку воздуховода в салоне в требуемое положение и устанавливая необходимый режим воздухораспределения.
УКАЗАНИЕ:
Поскольку данный код может выводиться в случае механической блокировки рычага заслонки или самой заслонки, необходимо убедиться в отсутствии механических неисправностей.

№ DTC
Условие обнаружения DTC
Неисправный участок
B1443/43
Показания датчика положения заслонки воздуховода в салоне не меняются даже, когда блок управления системой кондиционирования приводит в действие серводвигатель заслонки воздуховода в салоне
  1. Серводвигатель управления заслонкой воздуховода в салоне
  2. Жгут проводов системы кондиционирования
  3. Блок управления системой кондиционирования

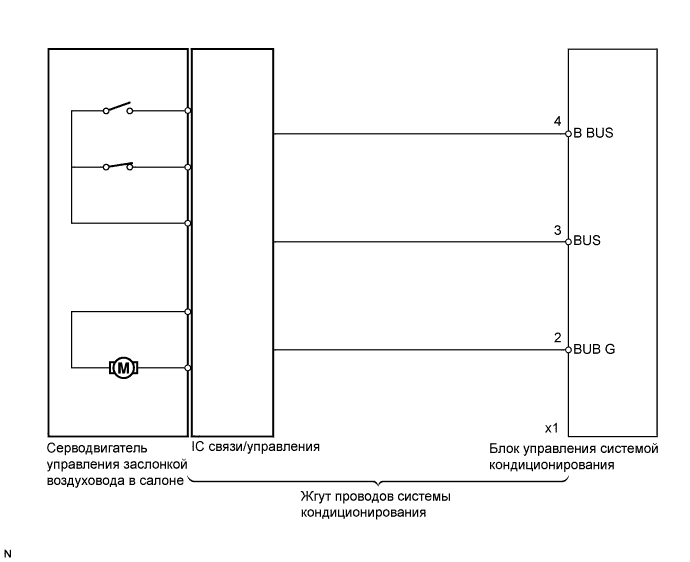

СХЕМА СОЕДИНЕНИЙ


COROLLA, AURIS. ZZE150 ZRE151,152 NDE150.Кондиционирование Воздуха.Система Кондиционирования (Для Автоматического Кондиционера). Dtc B1443/43 Цепь Серводвигателя Управления Заслонкой Воздуховода В Салоне


ПОСЛЕДОВАТЕЛЬНОСТЬ ПРОВЕРКИ

1.СНИМИТЕ ПОКАЗАНИЯ ПОРТАТИВНОГО ДИАГНОСТИЧЕСКОГО ПРИБОРА

  1. Подсоедините портативный диагностический прибор к DLC3.

  1. Включите зажигание (IG) и питание портативного диагностического прибора.

  1. Установите переключатель MODE в требуемое положение.

  1. Выберите указанный ниже параметр из списка Data List и считайте его значение с дисплея портативного диагностического прибора.

    Data List / Air Conditioner (кондиционер):
    Информация на дисплее прибора
    		Измеряемая величина/диапазон измерения
    		Нормальное состояние
    		Замечание по диагностике
    Air Outlet Servo Pulse (D)
    (Air Out Pulse-D)
    		Импульсный сигнал серводвигателя заслонки воздуховода в салоне со стороны водителя / мин.: 0, макс.: 255
    		FACE: 47 импульса
    B/L: 37 импульса
    FOOT: 17 импульса
    FOOT/DEF: 9 импульса
    DEF: 5 импульса
    		-
    OK:
    На дисплее отображается значение, соответствующее нормальному состоянию.

    Результат:

    Результат
    		Следующий шаг
    NG
    		А
    ОК (при поиске неисправностей по ТАБЛИЦЕ ПРИЗНАКОВ НЕИСПРАВНОСТЕЙ)
    		B
    ОК (при поиске неисправностей по DTC) (для моделей с кузовом типа "седан")
    		C
    ОК (при поиске неисправностей по DTC) (для моделей с кузовом типа "хэтчбэк")
    		D


B
ПЕРЕЙДИТЕ К ПРОВЕРКЕ СЛЕДУЮЩЕЙ ЦЕПИ, УКАЗАННОЙ В ТАБЛИЦЕ ПРИЗНАКОВ НЕИСПРАВНОСТЕЙ (Нажмите здесь)

C
ЗАМЕНИТЕ БЛОК УПРАВЛЕНИЯ СИСТЕМОЙ КОНДИЦИОНИРОВАНИЯ (Нажмите здесь)

D
ЗАМЕНИТЕ БЛОК УПРАВЛЕНИЯ СИСТЕМОЙ КОНДИЦИОНИРОВАНИЯ (Нажмите здесь)
А


2.ЗАМЕНИТЕ СЕРВОДВИГАТЕЛЬ УПРАВЛЕНИЯ ЗАСЛОНКОЙ ВОЗДУХОВОДА В САЛОНЕ

  1. Замените серводвигатель управления заслонкой воздуховода в салоне (Нажмите здесь для моделей с кузовом типа "седан", Нажмите здесь для моделей с кузовом типа "хэтчбэк").

    УКАЗАНИЕ:
    Поскольку проверить снятый с автомобиля серводвигатель невозможно, замените серводвигатель и проверьте, восстанавливается ли нормальное состояние.

  1. Проверьте наличие кодов DTC.

    Результат:
    Результат
    		Следующий шаг
    DTC B1443/43 отсутствует
    		А
    DTC B1443/43 выводится (для моделей с кузовом типа "седан")
    		B
    DTC B1443/43 выводится (для моделей с кузовом типа "хэтчбэк")
    		C


B
ЗАМЕНИТЕ ЖГУТ ПРОВОДОВ СИСТЕМЫ КОНДИЦИОНИРОВАНИЯ (Нажмите здесь)

C
ЗАМЕНИТЕ ЖГУТ ПРОВОДОВ СИСТЕМЫ КОНДИЦИОНИРОВАНИЯ (Нажмите здесь)
А

КОНЕЦ
