DTC B1442/42 Цепь серводвигателя управления входной заслонкой |
ОПИСАНИЕ
Сервопривод смесительной заслонки передает импульсные сигналы, указывая положение заслонки блоку управления системой кондиционирования. На основе этих сигналов блок управления системой кондиционирования приводит в движение электродвигатель (вращая его в прямом или обратном направлении), переводя входную заслонку в требуемое положение и устанавливая необходимый режим воздухозабора (FRESH (впуск наружного воздуха), FRESH/RECIRCULATION (впуск наружного воздуха / рециркуляция) и RECIRCULATION (рециркуляция)).- УКАЗАНИЕ:
- Поскольку данный код может выводиться в случае механической блокировки рычага заслонки или самой заслонки, необходимо убедиться в отсутствии механических неисправностей.
№ DTC
| Условие обнаружения DTC
| Неисправный участок
|
B1442/42
| Показания датчика положения входной заслонки не меняются даже, когда блок управления системой кондиционирования приводит в действие серводвигатель входной заслонки
| - Серводвигатель управления входной заслонкой
- Жгут проводов системы кондиционирования
- Блок управления системой кондиционирования
|

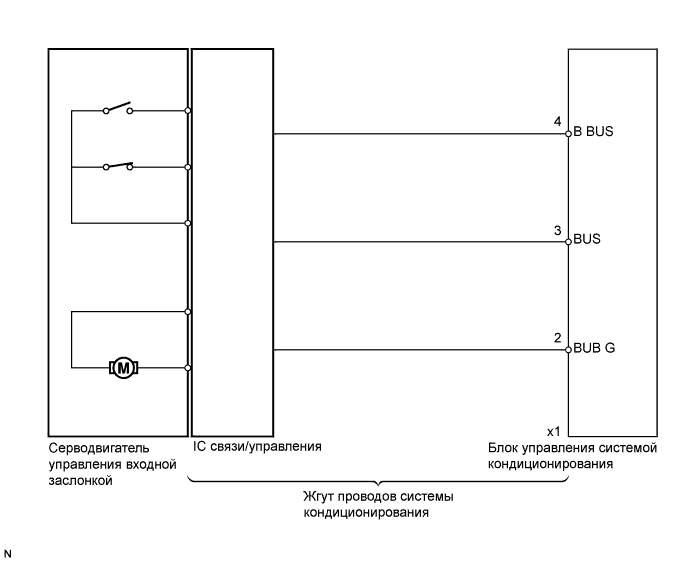

СХЕМА СОЕДИНЕНИЙ
ПОСЛЕДОВАТЕЛЬНОСТЬ ПРОВЕРКИ
| 1.СНИМИТЕ ПОКАЗАНИЯ ПОРТАТИВНОГО ДИАГНОСТИЧЕСКОГО ПРИБОРА |
Подсоедините портативный диагностический прибор к DLC3.
Включите зажигание (IG) и питание портативного диагностического прибора.
Установите переключатель R/F (рециркуляция / впуск наружного воздуха) в требуемое положение.
Выберите указанный ниже параметр из списка Data List и считайте его значение с дисплея портативного диагностического прибора.
Data List / Air Conditioner (кондиционер):Информация на дисплее прибора
| Измеряемая величина/диапазон измерения
| Нормальное состояние
| Замечание по диагностике
|
Air Inlet Damper Targ Pulse
(A/I Damp Targ Pls)
| Импульсный сигнал требуемого положения входной заслонки / мин.: 0, макс.: 255
| Для моделей с левосторонним рулевым управлением: - RECIRCULATION (рециркуляция): 19 импульса
- FRESH (впуск наружного воздуха): 7 импульса
Для моделей с правосторонним рулевым управлением: - RECIRCULATION (рециркуляция): 7 импульса
- FRESH (впуск наружного воздуха): 25 импульса
| -
|
- OK:
- На дисплее отображается значение, соответствующее нормальному состоянию.
- Результат:
Результат
| Следующий шаг
|
NG
| А
|
ОК (при поиске неисправностей по ТАБЛИЦЕ ПРИЗНАКОВ НЕИСПРАВНОСТЕЙ)
| B
|
ОК (при поиске неисправностей по DTC) (для моделей с кузовом типа "седан")
| C
|
ОК (при поиске неисправностей по DTC) (для моделей с кузовом типа "хэтчбэк")
| D
|
| | ПЕРЕЙДИТЕ К ПРОВЕРКЕ СЛЕДУЮЩЕЙ ЦЕПИ, УКАЗАННОЙ В ТАБЛИЦЕ ПРИЗНАКОВ НЕИСПРАВНОСТЕЙ (Нажмите здесь) |
|
|
| | ЗАМЕНИТЕ БЛОК УПРАВЛЕНИЯ СИСТЕМОЙ КОНДИЦИОНИРОВАНИЯ (Нажмите здесь) |
|
|
| | ЗАМЕНИТЕ БЛОК УПРАВЛЕНИЯ СИСТЕМОЙ КОНДИЦИОНИРОВАНИЯ (Нажмите здесь) |
|
|
| 2.ЗАМЕНИТЕ СЕРВОДВИГАТЕЛЬ УПРАВЛЕНИЯ ВХОДНОЙ ЗАСЛОНКОЙ |
Замените серводвигатель управления входной заслонкой (Нажмите здесь для моделей с кузовом типа "седан", Нажмите здесь для моделей с кузовом типа "хэтчбэк").
- УКАЗАНИЕ:
- Поскольку проверить снятый с автомобиля серводвигатель невозможно, замените серводвигатель и проверьте, восстанавливается ли нормальное состояние.
Проверьте наличие кодов DTC.
- Результат:
Результат
| Следующий шаг
|
DTC B1442/42 отсутствует
| А
|
DTC B1442/42 выводится (для моделей с кузовом типа "седан")
| B
|
DTC B1442/42 выводится (для моделей с кузовом типа "хэтчбэк")
| C
|
