Топливный Насос Повторная Сборка. Corolla Auris

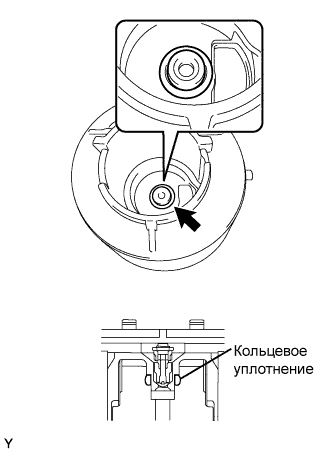

Смажьте новое кольцевое уплотнение бензином, а затем установите его на топливный фильтр.

ПРИМЕЧАНИЕ:

Не разбирайте топливный насос и фильтр подачи топлива, поскольку они являются деталями однократного применения.

Подсоедините жгут проводов топливного насоса.

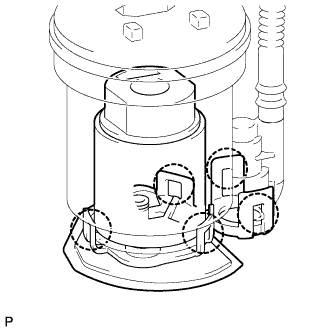

Введите в зацепление 5 захватов топливного насоса.

ПРИМЕЧАНИЕ:

1. Не снимайте фильтр подачи топлива.

2. Запрещается использовать топливный насос и фильтр подачи топлива, если фильтр подачи топлива снят с топливного насоса.

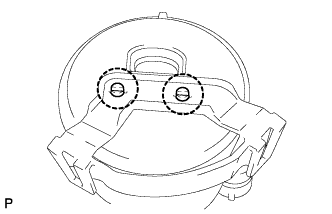

Введите в зацепление 2 захвата опоры топливозаборника № 1.

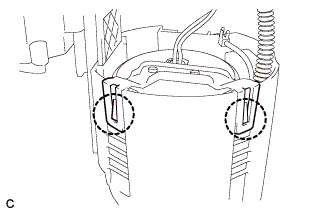

Введите в зацепление 2 захвата опоры топливозаборника и установите топливный фильтр и топливный насос на вспомогательный топливный бачок.

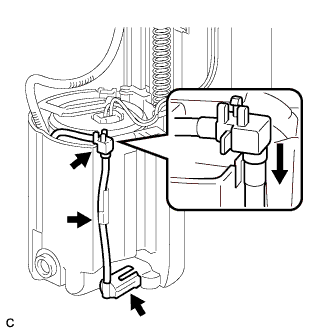

Совместите канавку на шланге фильтра топливного насоса с вырезом вспомогательного топливного бачка и установите шланг.

ПРИМЕЧАНИЕ:

Не прилагайте чрезмерного усилия к топливопроводу и опоре топливозаборника.

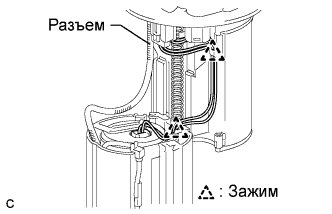

Подсоедините разъем жгута проводов топливного насоса.

Подсоедините 2 зажима жгута проводов.

ПРИМЕЧАНИЕ:

Будьте осторожны, чтобы не повредить жгут проводов.

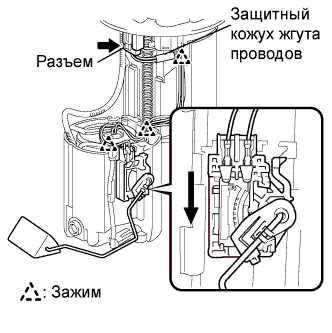

Установите датчик уровня топлива в сборе, сдвинув его вниз.

Подсоедините 3 зажима жгута проводов.

Установите защитный кожух жгута проводов.

ПРИМЕЧАНИЕ:

Будьте осторожны, чтобы не повредить жгут проводов.

Подсоедините разъем датчика уровня топлива в сборе.
