DTC B2799 Неисправность системы иммобилайзера двигателя


ОПИСАНИЕ

Этот DTC выводится при выполнении одного из следующих условий: 1) когда ECM регистрирует сбой связи с блоком идентификационного кода; 2) когда ECM обнаруживает ошибки связи в линиях передачи данных; либо 3) если при попытке запуска двигателя различаются идентификаторы связи ЭБУ между блоком идентификационного кода и ECM. Прежде чем приступить к поиску неисправности, вызвавшей появление этого DTC, убедитесь в отсутствии DTC ЭБУ сертификации. В противном случае сначала найдите и устраните неисправность, которая привела к выдаче DTC ЭБУ сертификации.

№ DTC
Условие обнаружения DTC
Неисправный участок
B2799
Выполняется одно из следующих условий:
  1. Ошибка связи между ЭБУ двигателя и блоком идентификационного кода
  2. Ошибка линий связи
  3. Различие идентификаторов связи при обмене данными между блоком идентификационного кода и ECM
  1. Жгут проводов
  2. ECM
  3. Блок идентификационного кода

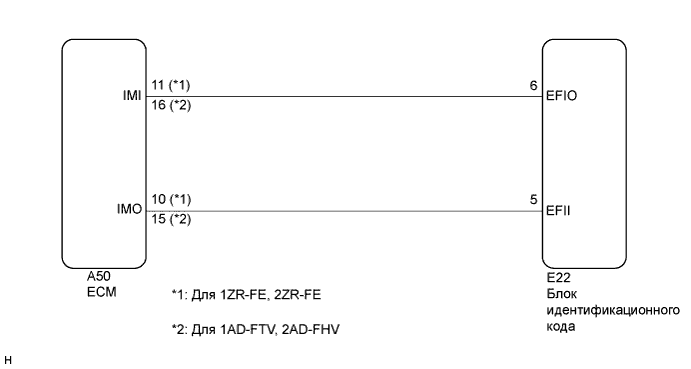

СХЕМА СОЕДИНЕНИЙ


COROLLA, AURIS. ZZE150 ZRE151,152 NDE150.Иммобилайзер Двигателя.Иммобилайзер Двигателя (Для Моделей С Системой Посадки И Запуска). Dtc B2799 Неисправность Системы Иммобилайзера Двигателя


ПОСЛЕДОВАТЕЛЬНОСТЬ ПРОВЕРКИ

ПРИМЕЧАНИЕ:
  1. При замене блока идентификационного кода зарегистрируйте ключ и идентификатор передачи данных ЭБУ.
  2. При замене ЕСМ зарегистрируйте его идентификатор передачи данных.
1.ПРОВЕРЬТЕ, ВЫВОДЯТСЯ ЛИ DTC

  1. Удалите коды DTC (Нажмите здесь).

  1. Еще раз проверьте коды DTC (Нажмите здесь).

    Результат:
    Результат
    		Следующий шаг
    B2799 выводится повторно
    		А
    B2799 не выводится повторно
    		B


B
ВЫПОЛНИТЕ ПРОВЕРКУ С ИМИТАЦИЕЙ УСЛОВИЙ ВОЗНИКНОВЕНИЯ НЕИСПРАВНОСТИ
А


2.ПЕРЕРЕГИСТРИРУЙТЕ ИДЕНТИФИКАТОР СВЯЗИ ЭБУ

  1. Перерегистрируйте идентификатор связи ЭБУ для обмена данными между блоком идентификационного кода и ECM.

  1. Убедитесь, что двигатель запускается.

    OK:
    Двигатель запускается.


NG
Перейдите к шагу 3
OK

КОНЕЦ

3.ПРОВЕРЬТЕ ЖГУТ И РАЗЪЕМ (БЛОК ИДЕНТИФИКАЦИОННОГО КОДА – ECM)

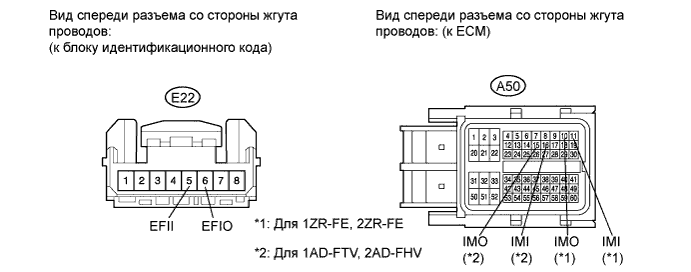

  1. Отсоедините разъем E22 блока идентификационного кода и разъем A50 ECM.


    COROLLA, AURIS. ZZE150 ZRE151,152 NDE150.Иммобилайзер Двигателя.Иммобилайзер Двигателя (Для Моделей С Системой Посадки И Запуска). Dtc B2799 Неисправность Системы Иммобилайзера Двигателя

  1. Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.

    Номинальное сопротивление:
    Для 1ZR-FE, 2ZR-FE:
    Контакты для подключения диагностического прибора
    		Режим
    		Заданные условия
    E22-5 (EFII) - A50-10 (IMO)
    		Всегда
    		Менее 1 Ом
    E22-6 (EFIO) - A50-11 (IMI)
    		Всегда
    		Менее 1 Ом
    E22-5 (EFII) - масса
    		Всегда
    		10 кОм или более
    E22-6 (EFIO) - масса
    		Всегда
    		10 кОм или более
    Для 1AD-FTV, 2AD-FHV:
    Контакты для подключения диагностического прибора
    		Режим
    		Заданные условия
    E22-5 (EFII) - A50-15 (IMO)
    		Всегда
    		Менее 1 Ом
    E22-6 (EFIO) - A50-16 (IMI)
    		Всегда
    		Менее 1 Ом
    E22-5 (EFII) - масса
    		Всегда
    		10 кОм или более
    E22-6 (EFIO) - масса
    		Всегда
    		10 кОм или более


NG
ОТРЕМОНТИРУЙТЕ ИЛИ ЗАМЕНИТЕ ЖГУТ ПРОВОДОВ ИЛИ РАЗЪЕМ
OK


4.ЗАМЕНИТЕ ECM

  1. Замените ECM.
    (Нажмите здесь для моделей с двигателем 1ZR-FE)
    (Нажмите здесь для моделей с двигателем 2ZR-FE)
    (Нажмите здесь для моделей с двигателем 1AD-FTV)
    (Нажмите здесь для моделей с двигателем 2AD-FHV)


ДАЛЕЕ


5.ЗАРЕГИСТРИРУЙТЕ ИДЕНТИФИКАТОР ПЕРЕДАЧИ ДАННЫХ ЭБУ

  1. Зарегистрируйте идентификатор передачи данных ЭБУ между блоком идентификационного кода и ECM.


ДАЛЕЕ


6.ПРОВЕРЬТЕ, ВЫВОДЯТСЯ ЛИ DTC

  1. Удалите коды DTC (Нажмите здесь).

  1. Еще раз проверьте коды DTC (Нажмите здесь).

    Результат:
    Результат
    		Следующий шаг
    B2799 выводится повторно
    		А
    B2799 не выводится повторно
    		B


B
КОНЕЦ
А

ЗАМЕНИТЕ БЛОК ИДЕНТИФИКАЦИОННОГО КОДА
