Стартер (Изготовление Tmuk, Tmmt) Повторная Сборка. Corolla Auris

Установите вал опоры планетарной передачи в опору планетарной передачи.

Установите шайбу на вал опоры планетарной передачи.

С помощью отвертки установите пружинное стопорное кольцо на вал опоры планетарной передачи.

Нанесите консистентную смазку на шлицы пусковой муфты и вал опоры планетарной передачи.

Установите пусковую муфту на вал опоры планетарной передачи.

Установите упорное кольцо шестерни и новое пружинное стопорное кольцо.

Сожмите пружинное стопорное кольцо в тисках.

С помощью пластмассового молотка осторожно подбейте вал опоры планетарной передачи таким образом, чтобы упорное кольцо шестерни находилось за пружинным стопорным кольцом, удерживая наружную часть пусковой муфты рукой.

Установите пусковую муфту с центральным подшипником, рычаг привода шестерни стартера и крышку корпуса привода стартера на корпус привода стартера.

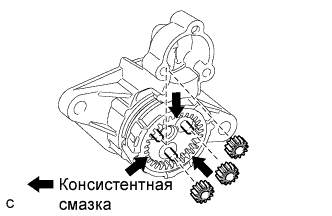

Нанесите консистентную смазку на опору планетарной передачи.

Установите 3 планетарные шестерни на опору планетарной передачи.

Установите якорь на статор стартера.

Зажмите статор стартера в тисках между алюминиевыми пластинами.

ПРИМЕЧАНИЕ:

Не затягивайте тиски слишком сильно.

Сжимая пружину, установите щеткодержатель на якорь стартера.

ПРИМЕЧАНИЕ:

Совместите вырез статора стартера с резиновой частью и установите щеткодержатель стартера.

Установите крышку со стороны коллектора на статор стартера.

Установите шайбу на крышку со стороны коллектора стартера.

Нанесите консистентную смазку на разрезную шайбу.

Установите разрезную шайбу.

Закрепите заглушку крышки со стороны коллектора на крышке со стороны коллектора стартера 2 винтами.

Момент затяжки:

1,4 Н*м{14 кгс*см, 12 фунт-сила-дюймов}

Установите пластину на опору планетарной передачи.

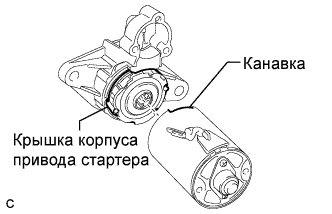

Совместите канавку статора с крышкой корпуса привода стартера и установите статор стартера на корпус привода стартера.

Закрепите статор стартера на корпусе привода стартера 2 болтами.

Момент затяжки:

4,8 Н*м{49 кгс*см, 42 фунт-сила-дюймов}

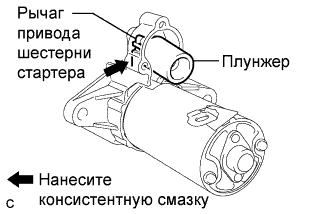

Нанесите универсальную консистентную смазку на поводковое кольцо.

Установите плунжер на рычаг привода шестерни стартера.

Установите возвратную пружину на втягивающее реле стартера.

С помощью торцевого ключа "TORX" T25 закрепите втягивающее реле стартера 3 винтами.

Момент затяжки:

7,0 Н*м{71 кгс*см, 62 фунт-сила-дюймов}

Подсоедините вывод к контакту и закрепите его гайкой.

Момент затяжки:

8,5 Н*м{86 кгс*см, 75 фунт-сила-дюймов}
