Стартер (Изготовление Tmuk, Tmmt) Разборка. Corolla Auris

Отверните гайку и отсоедините вывод от втягивающего реле стартера.

С помощью торцевого ключа "TORX" T25 выверните 3 винта, крепящие втягивающее реле стартера на корпусе привода стартера.

Снимите втягивающее реле стартера.

Снимите возвратную пружину.

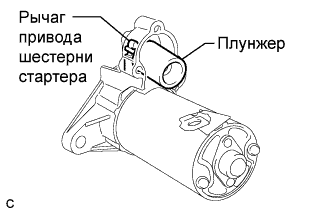

Снимите плунжер с рычага привода шестерни стартера.

Выверните 2 болта и снимите статор стартера с корпуса привода стартера.

Снимите пластину с опоры планетарной шестерни.

Зажмите статор стартера в тисках между алюминиевыми пластинами.

ПРИМЕЧАНИЕ:

Не затягивайте тиски слишком сильно.

Выверните 2 винта и снимите заглушку крышки со стороны коллектора стартера с крышки со стороны коллектора стартера.

Снимите разрезную шайбу.

Снимите шайбу.

Снимите крышку со стороны коллектора стартера со статора стартера.

Снимите щеткодержатель стартера с якоря стартера.

ПРИМЕЧАНИЕ:

Не тяните за резиновую часть.

Снимите якорь со статора стартера.

Снимите 3 планетарные шестерни с опоры планетарной передачи.

Снимите пусковую муфту с центральным подшипником, рычаг привода шестерни стартера и крышку корпуса привода стартера с корпуса привода стартера.

С помощью отвертки сдвиньте упорное кольцо шестерни на пусковую муфту.

С помощью отвертки снимите пружинное стопорное кольцо.

Снимите пусковую муфту с вала опоры планетарной передачи.

С помощью 2 отверток снимите пружинное стопорное кольцо с вала опоры планетарной передачи.

Снимите шайбу с вала опоры планетарной передачи.

Снимите вал опоры планетарной передачи с опоры планетарной передачи.
