  1. ПРОВЕРЬТЕ ЭЛЕКТРОВАКУУМНЫЙ КЛАПАН

Клапан Продувки Адсорбера -- Проверка



1. ПРОВЕРЬТЕ ЭЛЕКТРОВАКУУМНЫЙ КЛАПАН


    COROLLA, AURIS. ZZE150 ZRE151,152 NDE150.Система Снижения Токсичности Отработавших Газов 1Zr-Fe.Система Снижения Токсичности Отработавших Газов.Клапан Продувки Адсорбера Проверка

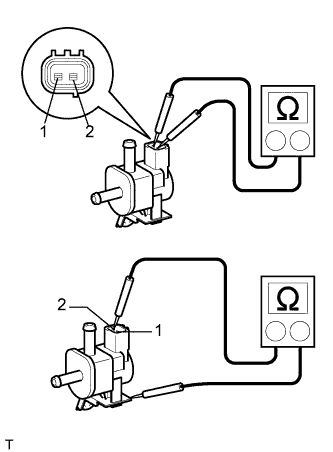

  1. Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.

    Номинальное сопротивление:
    Контакты для подключения диагностического прибора
    		Режим
    		Заданные условия
    1 - 2
    		20°C (68°F)
    		23-26 Ом
    1 - масса
    		Всегда
    		10 МОм или более
    2 - масса
    		Всегда
    		10 МОм или более


  1. Проверьте работу электровакуумного клапана продувки.



      COROLLA, AURIS. ZZE150 ZRE151,152 NDE150.Система Снижения Токсичности Отработавших Газов 1Zr-Fe.Система Снижения Токсичности Отработавших Газов.Клапан Продувки Адсорбера Проверка

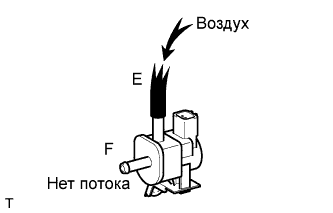

    1. Убедитесь, что воздух из патрубка Е не поступает в патрубок F.

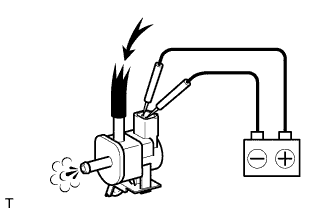

    2. Подайте напряжение аккумуляторной батареи на контакты 1 и 2.



      3. COROLLA, AURIS. ZZE150 ZRE151,152 NDE150

    3. Убедитесь, что воздух из патрубка E поступает в патрубок F.
      Если результат проверки не отвечает требованиям, замените электровакуумный клапан продувки.
