Система Навигации Не Работают Панельные Переключатели. Corolla ZZE150

Электрооборудование Автомобиля. COROLLA, AURIS. ZZE150 ZRE151,152 NDE150
Навигация. COROLLA, AURIS. ZZE150 ZRE151,152 NDE150

ПОСЛЕДОВАТЕЛЬНОСТЬ ПРОВЕРКИ

ПРОВЕРЬТЕ ПАНЕЛЬНЫЙ ПЕРЕКЛЮЧАТЕЛЬ

ПРОВЕРЬТЕ ПАНЕЛЬНЫЙ ПЕРЕКЛЮЧАТЕЛЬ (РЕЖИМ ПРОВЕРКИ ДИСПЛЕЯ)

СИСТЕМА НАВИГАЦИИ - Не работают панельные переключатели


ПОСЛЕДОВАТЕЛЬНОСТЬ ПРОВЕРКИ

1.ПРОВЕРЬТЕ ПАНЕЛЬНЫЙ ПЕРЕКЛЮЧАТЕЛЬ

  1. Убедитесь в отсутствии рядом с переключателями посторонних предметов, препятствующих их нормальной работе.

    OK:
    Посторонние предметы отсутствуют.


NG
УДАЛИТЕ ИНОРОДНЫЕ ТЕЛА
OK


2.ПРОВЕРЬТЕ ПАНЕЛЬНЫЙ ПЕРЕКЛЮЧАТЕЛЬ (РЕЖИМ ПРОВЕРКИ ДИСПЛЕЯ)
COROLLA, AURIS. ZZE150 ZRE151,152 NDE150

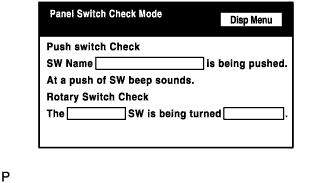

  1. Войдите в режим "Display Check" (проверка дисплея) ("Panel Switch Check" - проверка панельных переключателей) (Нажмите здесь).

  1. Попробуйте поуправлять неисправной кнопкой и убедитесь, что название и состояние кнопки отображаются правильно.

    OK:
    При управлении название и состояние кнопки отображаются правильно.
    Результат:
    Результат
    		Следующий шаг
    NG
    		А
    OK
    (для моделей с кузовом типа "седан")
    		B
    OK
    (для моделей с кузовом типа "хэтчбэк")
    		C


B
ЗАМЕНИТЕ ПРИЕМНИК СИСТЕМЫ НАВИГАЦИИ В СБОРЕ (Нажмите здесь)

C
ЗАМЕНИТЕ ПРИЕМНИК СИСТЕМЫ НАВИГАЦИИ В СБОРЕ (Нажмите здесь)
А

ПЕРЕЙДИТЕ К ПРОВЕРКЕ СЛЕДУЮЩЕЙ ЦЕПИ, УКАЗАННОЙ В ТАБЛИЦЕ ПРИЗНАКОВ НЕИСПРАВНОСТЕЙ (Нажмите здесь)
