Система Ограничителя Скорости Схема Системы. Corolla ZZE150

Система Круиз-Контроля. COROLLA, AURIS. ZZE150 ZRE151,152 NDE150
Круиз-Контроль. COROLLA, AURIS. ZZE150 ZRE151,152 NDE150

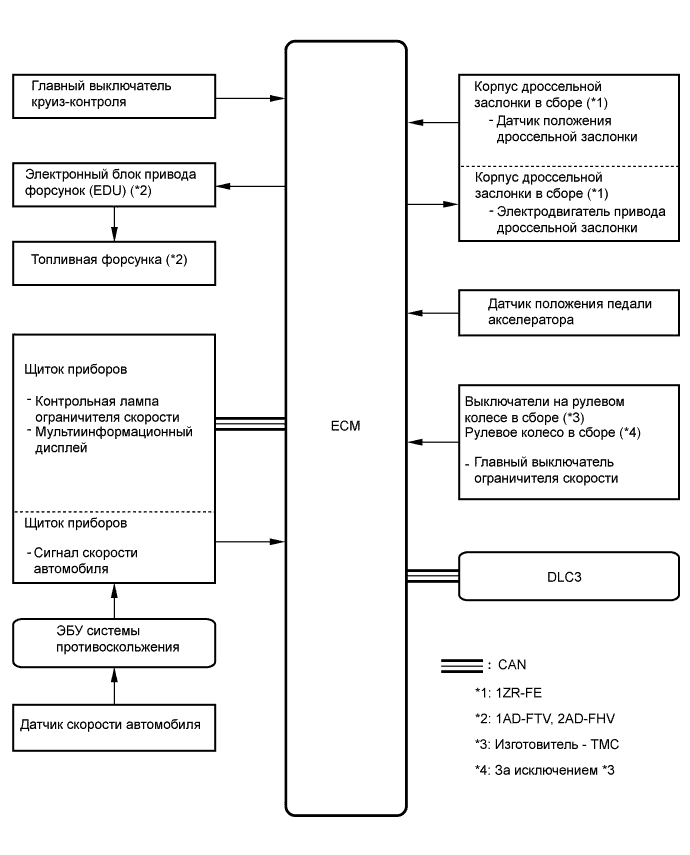

Система Ограничителя Скорости -- Схема Системы



COROLLA, AURIS. ZZE150 ZRE151,152 NDE150.Круиз-Контроль.Система Круиз-Контроля.Система Ограничителя Скорости Схема Системы


Таблица обмена данными:
Передатчик
Приемник
Сигнал
Шина
ECM
ЭБУ щитка приборов
  1. Управляющий сигнал индикатора системы ограничителя скорости
  2. Сигнал запроса управления отображением скорости автомобиля
CAN
