Датчик Частоты Вращения Установка. Corolla ZZE150

Трансмиссия. COROLLA, AURIS. ZZE150 ZRE151,152 NDE150
Автоматическая Трансмиссия U341E. COROLLA, AURIS. ZZE150 ZRE151,152 NDE150

  1. INSTALL SPEED SENSOR

  2. INSTALL AIR CLEANER CASE

  3. INSTALL AIR CLEANER CAP SUB-ASSEMBLY

  4. INSTALL NO. 2 CYLINDER HEAD COVER

  5. INSTALL UPPER RADIATOR AIR DEFLECTOR

Датчик Частоты Вращения -- Установка



1. INSTALL SPEED SENSOR


    COROLLA, AURIS. ZZE150 ZRE151,152 NDE150

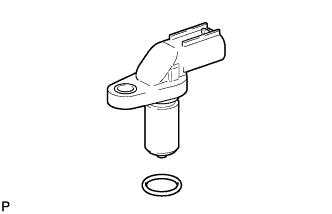

  1. Coat a new O-ring with ATF and install it to the speed sensor.



    COROLLA, AURIS. ZZE150 ZRE151,152 NDE150

  1. Install the speed sensor with the bolt.

    Момент затяжки:
    5.4 Н*м{55 кгс*см, 48 фунт-сила-дюймов}

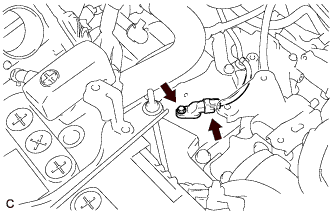

  1. Connect the speed sensor connector.



2. INSTALL AIR CLEANER CASE


    COROLLA, AURIS. ZZE150 ZRE151,152 NDE150

  1. Install the air cleaner case with the 3 bolts.

    Момент затяжки:
    7.0 Н*м{71 кгс*см, 62 фунт-сила-дюймов}

  1. Install the wire harness clamp to the air cleaner case.

  1. Install the air cleaner filter element.



3. INSTALL AIR CLEANER CAP SUB-ASSEMBLY


    COROLLA, AURIS. ZZE150 ZRE151,152 NDE150

  1. Установите крышку воздушного фильтра и закрепите ее зажимом.

  1. Подключите вентиляционный шланг.



    COROLLA, AURIS. ZZE150 ZRE151,152 NDE150

  1. Подсоедините 2 зажима.

  1. Подключите разъем датчика массового расхода воздуха.



4. INSTALL NO. 2 CYLINDER HEAD COVER


    COROLLA, AURIS. ZZE150 ZRE151,152 NDE150

  1. Engage the 4 clips to install the V-bank cover.

    ПРИМЕЧАНИЕ:
    1. Be sure to engage the clips securely.
    2. Do not apply excessive force or do not hit the cover to engage the clips. This may cause the cover to break.


5. INSTALL UPPER RADIATOR AIR DEFLECTOR
