Заднее Стекло (Для Моделей С Кузовом Типа Седан) Снятие. Corolla ZZE150

Освободите 10 захватов и снимите опорную накладку левой задней двери.

Отцепите 2 передних крепления подушки сиденья от кузова автомобиля.

ПРИМЕЧАНИЕ:

Поскольку рама подушки легко деформируется, аккуратно соблюдайте приведенные ниже указания.

1. Выберите крепление, которое будет отсоединяться первым. Расположите руки рядом с креплением, как показано на рисунке. Затем поднимите подушку сиденья, чтобы отсоединить крепление.


2. Повторите рассмотренную выше операцию для другого крепления.


Отсоедините 2 задних крепления подушки сиденья от спинки сиденья.

Снимите подушку сиденья.

Выверните болт.

Освободите направляющую и снимите боковую спинку левого заднего сиденья в сборе.

Освободите 2 захвата и 2 фиксатора и снимите левую боковую накладку заднего сиденья.

Освободите захват и 2 направляющие и снимите внутреннюю левую боковую панель облицовки крыши, как показано на рисунке.

Освободите 4 фиксатора и 2 направляющие и снимите внутреннюю левую боковую облицовку крыши в сборе.

Выверните болт.

Освободите направляющую и снимите боковую спинку правого заднего сиденья в сборе.

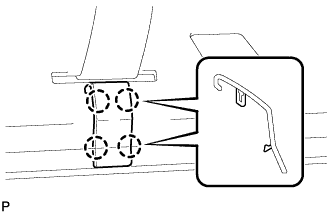

С помощью съемника фиксаторов освободите 4 захвата.

ПРИМЕЧАНИЕ:

При поддевании крышек верхнего поручня не прилагайте чрезмерных усилий, чтобы не допустить их деформации.

УКАЗАНИЕ:

1. Осторожно подденьте накладки верхнего поручня, как показано на рисунке, чтобы снять их.

2. Перед использованием оберните съемник фиксаторов клейкой лентой.


Снимите 2 крышки верхнего поручня рукой.

Расцепите 2 фиксатора и снимите задний верхний поручень в сборе.

Освободите 2 фиксатора с кузова автомобиля.

УКАЗАНИЕ:

Порядок выполнения работ для правой и левой сторон одинаков.

С помощью отвертки освободите 4 захвата и снимите крышку лампы.

УКАЗАНИЕ:

Конец отвертки перед использованием следует изолировать защитной клейкой лентой.

Освободите захват и направляющую и снимите колпак лампы освещения салона.

УКАЗАНИЕ:

Порядок выполнения работ для правой и левой сторон одинаков.

С помощью отвертки освободите 2 захвата <A>, как показано на рисунке.

УКАЗАНИЕ:

Конец отвертки перед использованием следует изолировать защитной клейкой лентой.

Освободите 2 захвата <B>.

С помощью отвертки освободите 4 захвата и снимите лампы освещения салона № 1 в сборе.

Освободите 4 захвата и снимите заглушку отверстия ремня облицовки отделения для мелких вещей.

Отсоедините разъем.

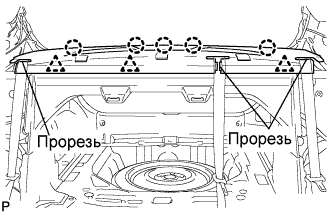

Освободите 3 захвата и 5 фиксаторов.

Вытяните ремень из прорези и снимите панель облицовки отделения для мелких вещей в сборе.

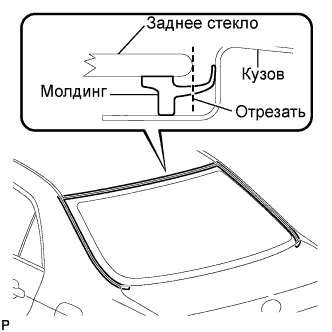

Обрежьте молдинг ножом, как показано на рисунке.

ПРИМЕЧАНИЕ:

1. Действуйте осторожно, чтобы не повредить ножом кузов.

2. Если кузов автомобиля поврежден, после снятия заднего стекла отремонтируйте поврежденный участок посредством нанесения антикоррозийного покрытия.


Удалите с заднего стекла оставшийся молдинг.

УКАЗАНИЕ:

При удалении молдинга сделайте частичный разрез, а затем потяните молдинг руками и снимите его.

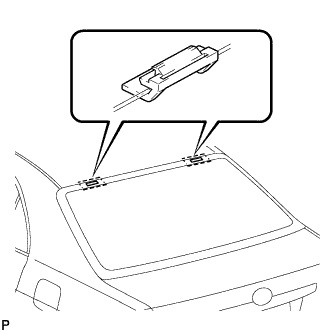

Отсоедините фиксаторы заднего стекла.

ПРИМЕЧАНИЕ:

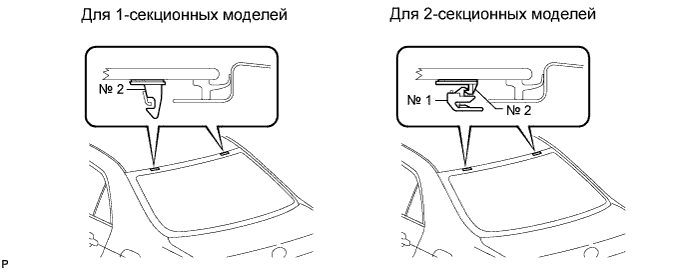

1. На заднем стекле установлены фиксатор № 1 и № 2, как показано на рисунке. При срезании герметика соблюдайте осторожность, чтобы не повредить заднее стекло.

2. Во избежание падения стекла при выполнении данной процедуры удерживайте заднее стекло с помощью вакуумных присосок.


УКАЗАНИЕ:

В зависимости от модели автомобиля применяются 1- или 2-секционные фиксаторы.

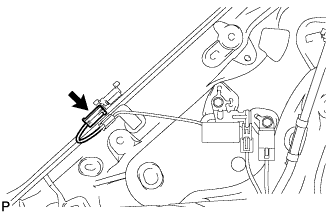

Отсоедините разъем от левой задней стойки.

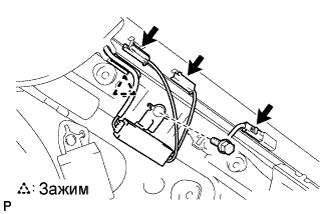

Отсоедините разъемы.

Расцепите зажим.

Выверните болт и отсоедините антенну усилителя в сборе от правой стойки заднего стекла

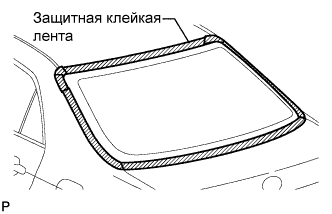

Наклейте защитную клейкую ленту на кузов по контуру установки заднего стекла.

УКАЗАНИЕ:

Наложите защитную клейкую ленту на установочную поверхность во избежание появления на ней царапин.

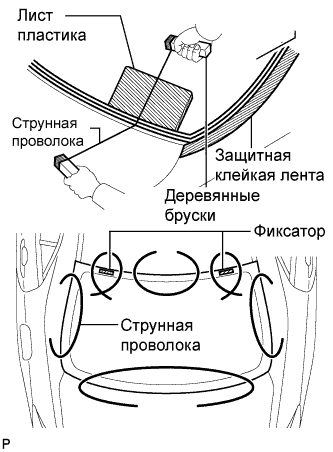

Пропустите струнную проволоку между кузовом автомобиля и стеклом из салона.

Привяжите оба конца проволоки к деревянным брускам или аналогичным предметам.

Срежьте герметик, протянув струнную проволоку вокруг заднего стекла.

ПРИМЕЧАНИЕ:

1. При отделении заднего стекла соблюдайте осторожность, чтобы не повредить лакокрасочное покрытие, а также внутренние и наружные поверхности.

2. Чтобы при снятии заднего стекла не поцарапать отделение для мелких вещей, вставьте между ним и струнной проволокой лист пластика.

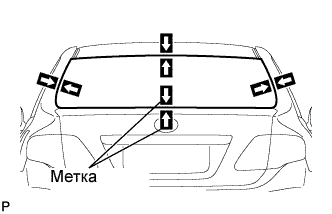

Нанесите метки на заднее стекло и кузов автомобиля в местах, показанных на рисунке.

УКАЗАНИЕ:

Если заднее стекло не предполагается использовать снова, наносить метки не требуется.

Снимите заднее стекло с помощью вакуумной присоски.

ПРИМЕЧАНИЕ:

1. Соблюдайте осторожность, чтобы не уронить заднее стекло.

2. При снятии заднего стекла следует оставлять максимально возможное количество герметика на кузове автомобиля.


С помощью скребка удалите клейкий уплотнитель с заднего оконного стекла.

ПРИМЕЧАНИЕ:

1. Соблюдайте осторожность, чтобы не повредить заднее стекло.

2. Клейкий уплотнитель заднего оконного стекла не подлежит повторному применению.


С помощью скребка удалите 2 фиксатора заднего стекла № 2.

ПРИМЕЧАНИЕ:

1. Соблюдайте осторожность, чтобы не повредить заднее стекло.

2. Обязательно замените фиксаторы заднего стекла № 2 новыми.


Снимите 2 фиксатора заднего стекла № 1.

ПРИМЕЧАНИЕ:

Обязательно замените фиксаторы заднего стекла № 1 новыми.

С помощью скребка удалите клейкую ленту и герметик, оставшийся на заднем стекле.

ПРИМЕЧАНИЕ:

Соблюдайте осторожность, чтобы не повредить заднее стекло.

Очистите наружную кромку заднего стекла растворителем, не содержащим смолистых веществ.

ПРИМЕЧАНИЕ:

1. Не прикасайтесь к поверхности заднего стекла после его очистки.

2. Даже при использовании нового заднего стекла его следует очистить растворителем, не содержащим смолистых веществ.

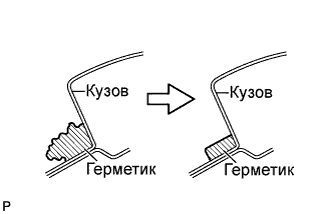

Очистите и сформируйте поверхность соприкосновения кузова.

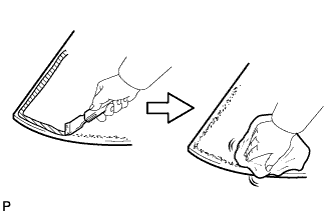

1. С помощью ножа срежьте все неровные участки герметика с поверхности соприкосновения кузова автомобиля, чтобы обеспечить надлежащую форму поверхности.


   ПРИМЕЧАНИЕ:

   Соблюдайте осторожность, чтобы не повредить кузов автомобиля.

   УКАЗАНИЕ:

   Следует оставлять максимально возможное количество герметика на кузове автомобиля.

2. С помощью куска ткани, пропитанного моющим составом, очистите контактную поверхность на кузове.


   УКАЗАНИЕ:

   Кузов автомобиля следует очистить, даже если удален весь герметик.
