Заднее Стекло (Для Моделей С Кузовом Типа Седан) Установка. Corolla ZZE150

С помощью кисти или губки нанесите грунтовку "G" на контактную поверхность фиксаторов заднего стекла № 2.

ПРИМЕЧАНИЕ:

1. Не наносите слишком много грунтовки.

2. Просушите грунтовочное покрытие в течение не менее 3 минут.

3. Не оставляйте открытой тару с грунтовкой "G", если ее планируется использовать в дальнейшем.


УКАЗАНИЕ:

При случайном попадании грунтовки на поверхности, которые не предназначены для этого, удалите грунтовку до ее высыхания с помощью чистой ткани.

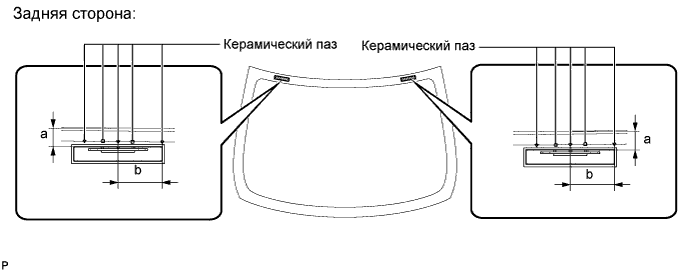

Установите 2 новых фиксатора заднего стекла № 2 на заднее стекло, как показано на рисунке.

УКАЗАНИЕ:

Поставляются только 2-секционные фиксаторы заднего стекла № 2. Используйте 2-секционные фиксаторы, даже если ранее использовались 1-секционные.

Номинальные размеры:

Участок	Размер
a	14,1 мм (0,555 дюйма)
b	40,0 мм (1,575 дюйма)

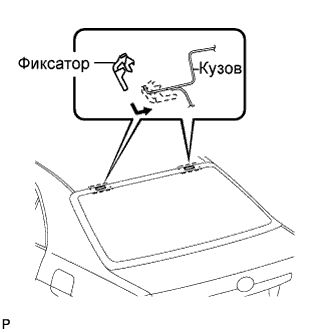

Установите 2 новых фиксатора заднего стекла № 1 на кузов автомобиля, как показано на рисунке.

УКАЗАНИЕ:

Поставляются только 2-секционные фиксаторы заднего стекла № 1. Используйте 2-секционные фиксаторы, даже если ранее использовались 1-секционные.

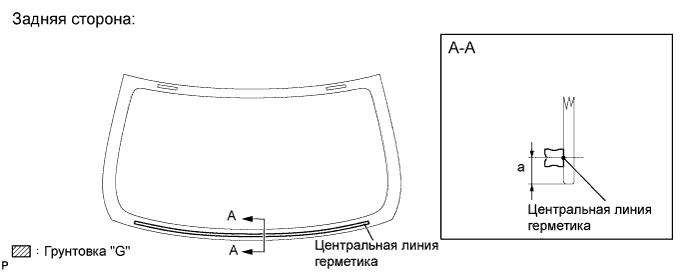

С помощью кисти или губки нанесите грунтовку "G" на контактную поверхность клейкого уплотнителя заднего стекла.

Номинальные размеры:

Участок	Размер
a	6,1 мм (0,240 дюйма)

ПРИМЕЧАНИЕ:

1. Не наносите слишком много грунтовки.

2. Просушите грунтовочное покрытие в течение не менее 3 минут.

3. Не оставляйте открытой тару с грунтовкой "G", если ее планируется использовать в дальнейшем.


УКАЗАНИЕ:

При случайном попадании грунтовки на поверхности, которые не предназначены для этого, удалите грунтовку до ее высыхания с помощью чистой ткани.

С помощью кисти или губки нанесите грунтовку "G" на контактную поверхность молдинга заднего стекла № 1.

Номинальные размеры:

Участок	Размер
a	7,4 мм (0,291 дюйма)
b	15,5 мм (0,610 дюйма)

ПРИМЕЧАНИЕ:

1. Не наносите слишком много грунтовки.

2. Просушите грунтовочное покрытие в течение не менее 3 минут.

3. Не оставляйте открытой тару с грунтовкой "G", если ее планируется использовать в дальнейшем.


УКАЗАНИЕ:

При случайном попадании грунтовки на поверхности, которые не предназначены для этого, удалите грунтовку до ее высыхания с помощью чистой ткани.

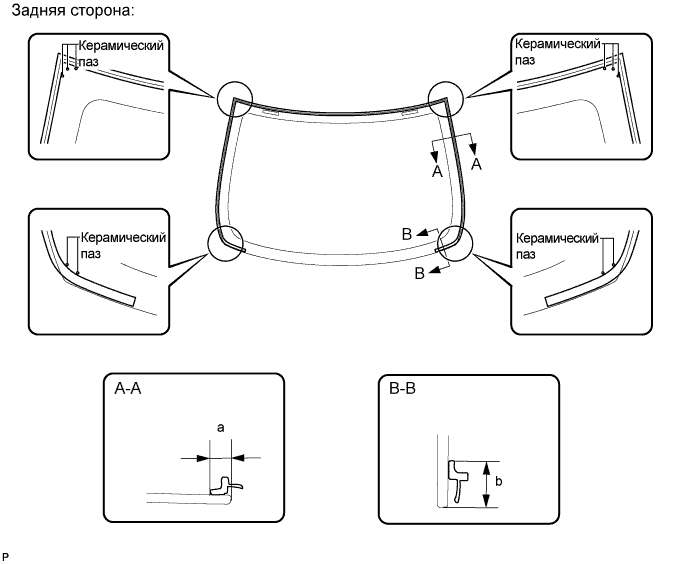

Установите новый молдинг на заднее стекло, как показано на рисунке.

ПРИМЕЧАНИЕ:

Совместите шов нового молдинга с керамическим пазом.

Расположите заднее стекло на кузове.

1. С помощью вакуумной присоски расположите заднее стекло в правильном положении.


2. Убедитесь, что вся контактная поверхность края заднего стекла является идеально ровной.


3. Совместите метки на заднем стекле и кузове автомобиля.


   ПРИМЕЧАНИЕ:

   Убедитесь, что фиксаторы заднего стекла правильно присоединены к кузову.

4. Снимите заднее стекло.

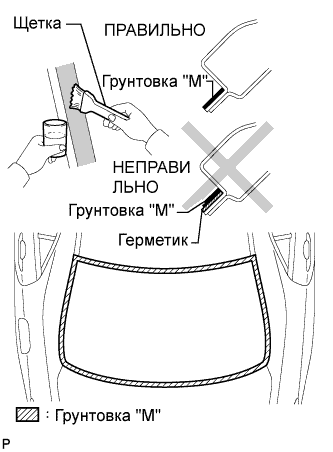

С помощью кисти нанесите грунтовку "M" на установочную поверхность на кузове автомобиля.

ПРИМЕЧАНИЕ:

1. Не следует наносить грунтовку "M" на герметик.

2. Не наносите слишком много грунтовки.

3. Просушите грунтовочное покрытие в течение не менее 3 минут.

4. Не оставляйте открытой тару с грунтовкой "M", если ее планируется использовать в дальнейшем.


УКАЗАНИЕ:

При случайном попадании грунтовки на поверхности, которые не предназначены для этого, удалите грунтовку до ее высыхания с помощью чистой ткани.

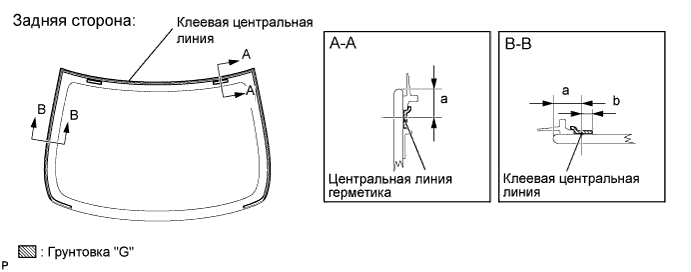

С помощью кисти или губки нанесите грунтовку "G" на контактную поверхность герметика.

Номинальные размеры:

Участок	Размер
a	9,5 мм (0,374 дюйма)
b	10,0 мм (0,394 дюйма)

ПРИМЕЧАНИЕ:

1. Не наносите слишком много грунтовки.

2. Просушите грунтовочное покрытие в течение не менее 3 минут.

3. Не оставляйте открытой тару с грунтовкой "G", если ее планируется использовать в дальнейшем.


УКАЗАНИЕ:

При случайном попадании грунтовки на поверхности, которые не предназначены для этого, удалите грунтовку до ее высыхания с помощью чистой ткани.

Нанесите герметик на стекло.

Фиксатор:

Фирменный герметик для ветровых стекол компании Тойота или аналогичный

1. Срежьте кончик наконечника баллона, как показано на рисунке.


   УКАЗАНИЕ:

   После этого весь герметик следует использовать в течение времени, указанного в таблице ниже.

   Время использования:

   Температура	Время отвердевания до отлипа
   35°C (95°F)	15 мин
   20°C (68°F)	1 час 40 минут
   5°C (41°F)	8 часов

2. Вставьте баллон в пистолет для нанесения герметизирующего состава.

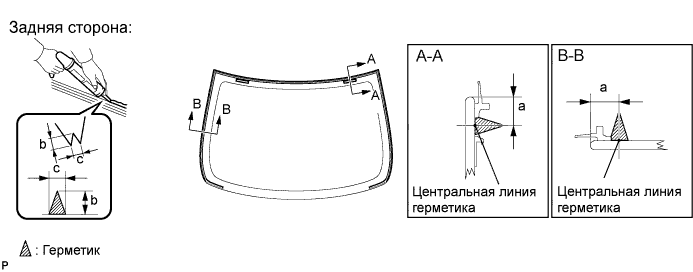

3. Нанесите герметик на заднее стекло, как показано на рисунке.








   Номинальные размеры:

   Участок	Размер
   a	9,5 мм (0,374 дюйма)
   b	12,0 мм (0,472 дюйма)
   c	8,0 мм (0,315 дюйма)

Установите заднее стекло.

1. С помощью вакуумной присоски расположите заднее стекло, совместив сборочные метки, и аккуратно надавите на него по краям.


   ПРИМЕЧАНИЕ:

   1. Убедитесь, что фиксаторы заднего стекла правильно присоединены к кузову.

   2. Проверьте зазор между кузовом и задним стеклом.


2. Слегка нажмите на переднюю поверхность заднего стекла, чтобы убедиться в плотности посадки.


   УКАЗАНИЕ:

   Нажмите на стекло с усилием не менее 98 Н (10 кгс, 22 фунт-силы).

3. Закрепите заднее стекло с помощью защитной клейкой ленты, пока герметик не затвердеет.


   ПРИМЕЧАНИЕ:

   Не приводите автомобиль в движение в течение времени, указанного в таблице ниже.

   Минимальное время:

   Температура	Минимальный период времени до вождения автомобиля
   35°C (95°F)	1 час 30 минут
   20°C (68°F)	5 часов
   5°C (41°F)	24 часа

Подсоедините разъем к левой стойке заднего стекла.

Вверните болт и подсоедините антенну усилителя в сборе к правой стойке заднего стекла.

Момент затяжки:

8,4 Н*м{86 кгс*см, 74 фунт-сила-дюймов}

Введите зажим в зацепление.

Подсоедините разъем.

После затвердевания герметика полейте автомобиль водой. Убедитесь, что вода не проникает в салон.

Если вода проникает в салон, дождитесь полного высыхания воды и нанесите дополнительный слой герметика.

Удалите защитную ленту.

Пропустите 3 ремня через прорези.

Установите панель облицовки отделения для мелких вещей в сборе и закрепите ее 3 фиксаторами и 5 захватами.

Подсоедините разъем.

Установите заглушку отверстия ремня облицовки отделения для мелких вещей и закрепите ее 4 захватами.

Установите колпак лампы освещения салона и закрепите его захватом и направляющей.

УКАЗАНИЕ:

Порядок выполнения работ для правой и левой сторон одинаков.

Введите в зацепление 4 захвата и установите крышку лампы.

Установите основание переключателя освещения в салоне в лампу освещения салона № 1 и закрепите его 4 захватами.

Установите лампу освещения салона № 1 и закрепите ее 4 захватами.

Смонтируйте задний верхний поручень, как показано на рисунке.

Установите задний верхний поручень.

УКАЗАНИЕ:

Порядок выполнения работ для правой и левой сторон одинаков.

Установите внутреннюю левую боковую облицовку крыши и закрепите ее 4 фиксаторами и 2 направляющими.

Установите внутреннюю левую боковую панель облицовки крыши, как показано на рисунке, и закрепите ее захватом и 2 направляющими.

Установите левую боковую накладку заднего сиденья и закрепите ее 2 захватами и 2 фиксаторами.

Введите в зацепление направляющую.

Установите боковую спинку левого заднего сиденья в сборе и закрепите ее болтом.

Момент затяжки:

7,8 Н*м{80 кгс*см, 69 фунт-сила-дюймов}

Введите в зацепление направляющую.

Установите боковую спинку правого заднего сиденья в сборе и закрепите ее болтом.

Момент затяжки:

7,8 Н*м{80 кгс*см, 69 фунт-сила-дюймов}

Установите 2 задних крепления подушки сиденья на спинку сиденья.

Закрепите 2 передних крепления подушки сиденья на кузове автомобиля.

Убедитесь, что подушка сиденья установлена надежно.

ПРИМЕЧАНИЕ:

При установке подушки сиденья следите за тем, чтобы пряжка ремня безопасности на оказалась под подушкой сиденья.

Совместите сборочную метку (желтую) на уплотнителе с выступом на кузове, указанным на рисунке стрелкой, и установите уплотнитель обшивки проема левой задней двери.

ПРИМЕЧАНИЕ:

После установки убедитесь, что углы совмещены правильно.

Установите опорную накладку левой задней двери и закрепите ее 10 фиксаторами.

Совместите сборочную метку (белую) на уплотнителе с выступом на кузове, указанным на рисунке стрелкой, и установите уплотнитель обшивки проема правой задней двери.

ПРИМЕЧАНИЕ:

После установки убедитесь, что углы совмещены правильно.

Установите опорную накладку левой задней двери и закрепите ее 10 фиксаторами.
