Педаль Сцепления (Для Моделей С Левосторонним Рулевым Управлением) Регулировка. Corolla ZZE150

Отогните напольный коврик.

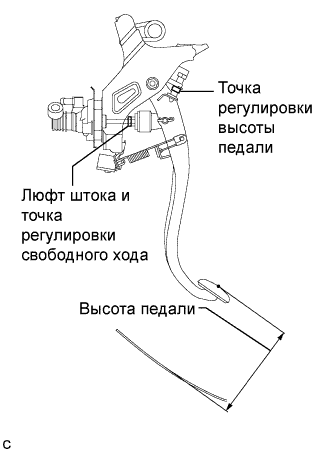

Проверьте высоту педали.

Высота педали тормоза от пола:

Тип двигателя	Высота педали: мм (дюйм.)
4ZZ-FE	135,5-145,5 (5,335-5,728)
1ZR-FE	143,6-153,6 (5,654-6,047)
1AD-FTV, 2AD-FHV, 1ND-TV	151,8-161,8 (5,976-6,370)

Ослабьте контргайку и, вращая ограничительный болт, отрегулируйте высоту педали надлежащим образом.

Затяните контргайку.

Момент затяжки:

16 Н*м{160 кгс*см, 12 фунт-сила-футов}

Проверьте свободный ход педали и люфт штока.

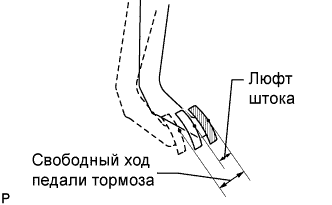

1. Нажимайте на педаль до тех пор, пока не почувствуете сопротивление.


   Свободный ход педали тормоза:

   5,0–15,0 мм (0,197–0,591 дюйма)


2. Осторожно нажимайте на педаль, пока сопротивление не начнет немного увеличиваться.


   Люфт штока, когда педаль находится вверху:

   1,0–5,0 мм (0,039–0,197 дюйма)


Ели необходимо, отрегулируйте свободный ход педали и люфт штока.

1. Ослабьте контргайку и, вращая шток, отрегулируйте свободный ход педали и люфт штока в соответствии с требованиями.


2. Затяните контргайку.


   Момент затяжки:

   12 Н*м{120 кгс*см, 9 фунт-сила-футов}

3. После регулировки свободного хода педали проверьте ее высоту.


Проверьте точку выключения сцепления.

1. Оттяните рычаг стояночного тормоза и установите колодки под колеса.


2. Запустите двигатель на холостом ходу.


3. Не нажимая педаль сцепления, медленно переместите рычаг переключения передач в положение заднего хода до введения шестерен в контакт.

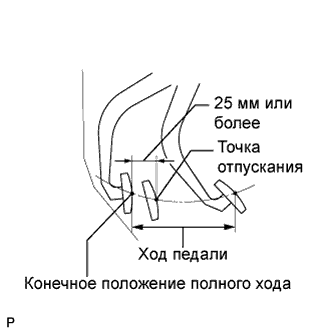

4. Плавно нажмите педаль сцепления и измерьте длину хода от точки, в которой прекратился шум шестерен (точка выключения), до положения конца хода.


   Номинальное расстояние:

   25 мм (0,98 дюйма) или более (от положения конца хода педали до точки выключения)


   Если расстояние не соответствует требованиям, выполните следующие действия:

   1. Проверьте высоту педали.

   2. Проверьте свободный ход педали и люфт штока.

   3. Прокачайте трубопровод привода сцепления.

   4. Проверьте кожух и ведомый диск сцепления.
