Радиатор -- Снятие |
| 1. СНИМИТЕ ЗАЩИТНЫЙ ЭЛЕМЕНТ РЕШЕТКИ РАДИАТОРА (для моделей с кузовом типа "седан") |
Снимите 2 защитных элемента решетки радиатора.
 |
| 2. СНИМИТЕ ПЕРЕДНИЙ БАМПЕР В СБОРЕ (для моделей с кузовом типа "седан") |

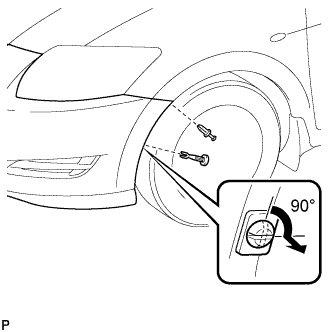

С помощью отвертки поверните палец на 90 градусов и снимите фиксатор штифтов.
- УКАЗАНИЕ:
- Порядок выполнения работ одинаков для правой и левой стороны.
 |

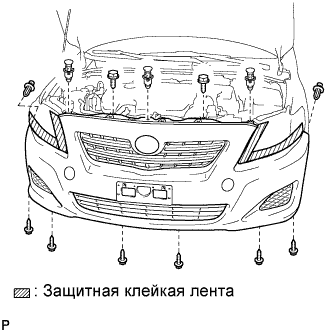

Наклейте вокруг переднего бампера в сборе защитную клейкую ленту.
 |
Выверните 6 винтов, 2 болта и освободите 5 фиксаторов.

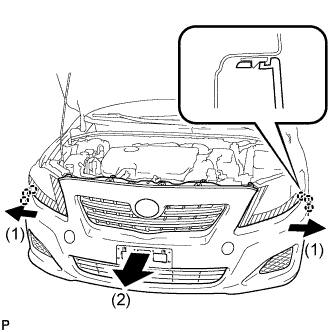

Освободите 6 захватов и снимите передний бампер в сборе, как показано на рисунке.
 |
Для моделей с противотуманными фарами:
Отсоедините разъем противотуманной фары.
Для моделей с очистителями фар:
Слейте омывающую жидкость. (Нажмите здесь)
| 3. СНИМИТЕ ПЕРЕДНИЙ БАМПЕР В СБОРЕ (для моделей с кузовом типа "хэтчбэк") |
Снимите фиксатор.
- УКАЗАНИЕ:
- Порядок выполнения работ для правой и левой сторон одинаков.
 |

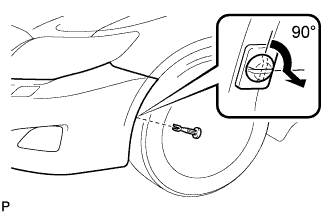

С помощью отвертки поверните палец на 90 градусов и снимите фиксатор штифтов.
- УКАЗАНИЕ:
- Порядок выполнения работ для правой и левой сторон одинаков.
Наклейте вокруг переднего бампера в сборе защитную клейкую ленту.
 |
Выверните 6 винтов, 4 болта и освободите 3 фиксатора.

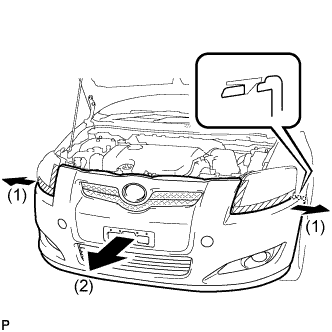

Освободите 6 захватов и снимите передний бампер в сборе, как показано на рисунке.
 |
Для моделей с противотуманными фарами:
Отсоедините разъем противотуманной фары.
Для моделей с очистителями фар:
Слейте омывающую жидкость. (Нажмите здесь)
| 4. СНИМИТЕ ЗАЩИТУ КАРТЕРА ДВИГАТЕЛЯ № 1 |
| 5. СНИМИТЕ АККУМУЛЯТОРНУЮ БАТАРЕЮ |
Отсоедините положительный вывод аккумуляторной батареи.
Выверните болт, отверните гайку и снимите прижимную планку аккумуляторной батареи.
Снимите аккумуляторную батарею.
| 6. СНИМИТЕ ЛОТОК АККУМУЛЯТОРНОЙ БАТАРЕИ |
| 7. СЛЕЙТЕ ОХЛАЖДАЮЩУЮ ЖИДКОСТЬ |

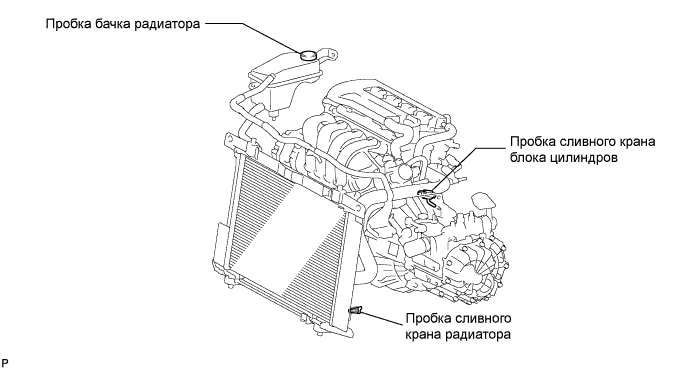

Ослабьте пробку сливного крана радиатора.
- УКАЗАНИЕ:
- Слейте охлаждающую жидкость в резервуар и утилизируйте ее в соответствии с местными требованиями.
Снимите пробку расширительного бачка радиатора.
- ПРЕДОСТЕРЕЖЕНИЕ:
- Не снимайте пробку расширительного бачка радиатора, пока двигатель и радиатор не остынут.
- Выброс горячей охлаждающей жидкости и пара под давлением может стать причиной серьезных ожогов.
Ослабьте пробку сливного крана блока цилиндров.
- УКАЗАНИЕ:
- Пробка находится за генератором со стороны выпускного коллектора.
| 8. СНИМИТЕ ТЕРМИСТОР В СБОРЕ |
Расцепите фиксатор и снимите термистор в сборе.
 |
| 9. ОТСОЕДИНИТЕ ШЛАНГ РАСШИРИТЕЛЬНОГО БАЧКА РАДИАТОРА |
Выверните 2 болта, расцепите 2 хомута и снимите шланг расширительного бачка радиатора с верхнего кронштейна радиатора.
 |
Отсоедините шланг расширительного бачка радиатора от радиатора в сборе.
 |
| 10. ОТСОЕДИНИТЕ ШЛАНГ РАДИАТОРА № 3 |
Отсоедините шланг радиатора № 3 от радиатора в сборе.
 |
| 11. ОТСОЕДИНИТЕ ШЛАНГ РАДИАТОРА № 2 |
Отсоедините шланг радиатора № 2 от радиатора в сборе.
 |
| 12. ОТСОЕДИНИТЕ ЗАМОК КАПОТА В СБОРЕ (для моделей с кузовом типа "хэтчбэк") |
Для моделей без выключателя освещения проема капота двигателя: Нажмите здесь
| 13. ОТСОЕДИНИТЕ ЗАМОК КАПОТА В СБОРЕ (для моделей с кузовом типа "седан") |

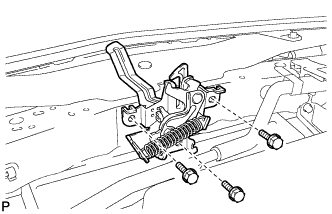

Отсоедините трос управления замком капота.
 |
Выверните 3 болта и снимите замок капота в сборе.
 |
| 14. СНИМИТЕ КОЖУХ ВЕНТИЛЯТОРА № 2 |
Отсоедините разъем звукового сигнала.
 |
Выверните 4 болта и снимите верхний кронштейн радиатора.
 |
Отсоедините шланг расширительного бачка радиатора от хомута шланга.
 |
Отсоедините шланг расширительного бачка радиатора от радиатора в сборе.
Выверните 2 болта, расцепите 2 захвата и снимите кожух вентилятора № 2 с радиатора в сборе.
 |
Снимите 2 подкладки кронштейна радиатора с кожуха вентилятора № 2.
| 15. СНИМИТЕ РАДИАТОР В СБОРЕ |
Отсоедините разъем электродвигателя вентилятора системы охлаждения от жгута проводов.
- ПРИМЕЧАНИЕ:
- Соблюдайте осторожность, чтобы не повредить разъем.
 |
Снимите радиатор в сборе с кожухом вентилятора.
- ПРИМЕЧАНИЕ:
- Для моделей с системой кондиционирования при снятии радиатора в сборе не прилагайте чрезмерное усилие к конденсатору или трубкам системы кондиционирования.
 |
Снимите 2 нижние опоры радиатора.
| 16. СНИМИТЕ КОЖУХ ВЕНТИЛЯТОРА |
Выверните 2 болта и снимите кожуха вентилятора с радиатора в сборе.
 |
