Передний Сальник Коленчатого Вала Снятие. Corolla Auris

Двигатель. COROLLA, AURIS. ZZE150 ZRE151,152 NDE150
Механическая Часть Двигателя 2Zr-Fe. COROLLA, AURIS. ZZE150 ZRE151,152 NDE150

  1. REMOVE FRONT WHEEL RH

  2. REMOVE ENGINE UNDER COVER REAR RH

  3. REMOVE UPPER RADIATOR AIR DEFLECTOR

  4. REMOVE V-RIBBED BELT

  5. REMOVE CRANKSHAFT PULLEY

  6. REMOVE TIMING CHAIN COVER OIL SEAL

Передний Сальник Коленчатого Вала -- Снятие



1. REMOVE FRONT WHEEL RH


2. REMOVE ENGINE UNDER COVER REAR RH


3. REMOVE UPPER RADIATOR AIR DEFLECTOR


4. REMOVE V-RIBBED BELT


    COROLLA, AURIS. ZZE150 ZRE151,152 NDE150.Механическая Часть Двигателя 2Zr-Fe.Двигатель.Передний Сальник Коленчатого Вала Снятие

  1. Loosen bolts A and B.

  1. Loosen bolt C, then remove the V-ribbed belt.

    ПРИМЕЧАНИЕ:
    Do not loosen bolt D.


5. REMOVE CRANKSHAFT PULLEY


    COROLLA, AURIS. ZZE150 ZRE151,152 NDE150.Механическая Часть Двигателя 2Zr-Fe.Двигатель.Передний Сальник Коленчатого Вала Снятие

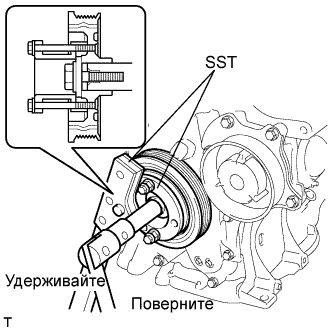

  1. Using SST, hold the pulley in place and loosen the pulley bolt.

    SST
    09213-54015(91651-60855)
    09330-00021


    COROLLA, AURIS. ZZE150 ZRE151,152 NDE150.Механическая Часть Двигателя 2Zr-Fe.Двигатель.Передний Сальник Коленчатого Вала Снятие

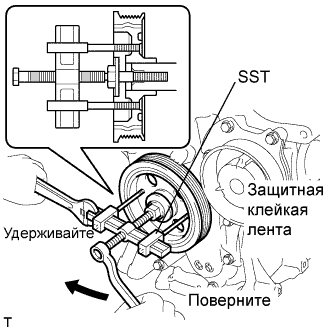

  1. Using SST, remove the crankshaft pulley and pulley bolt.

    SST
    09950-50013(09951-05010,09952-05010,09953-05020,09954-05021)
    УКАЗАНИЕ:
    If necessary, remove the pulley and pulley bolt using SST.


6. REMOVE TIMING CHAIN COVER OIL SEAL

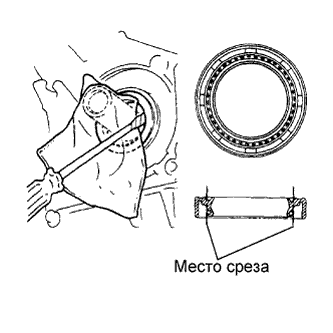

  1. Using a knife, cut off the lip of the oil seal.



    COROLLA, AURIS. ZZE150 ZRE151,152 NDE150.Механическая Часть Двигателя 2Zr-Fe.Двигатель.Передний Сальник Коленчатого Вала Снятие

  1. Using a screwdriver with its tip wrapped with tape, pry out the oil seal.

    ПРИМЕЧАНИЕ:
    After removing, check the crankshaft for damage. If damaged, smooth the surface with 400-grit sandpaper.
