Передний Нижний Шаровой Шарнир Снятие. Corolla ZZE150

Подвеска И Оси. COROLLA, AURIS. ZZE150 ZRE151,152 NDE150
Подвеска. COROLLA, AURIS. ZZE150 ZRE151,152 NDE150

  1. СНИМИТЕ ПЕРЕДНЕЕ КОЛЕСО

  2. ОТВЕРНИТЕ ГАЙКУ СТУПИЦЫ ПЕРЕДНЕГО КОЛЕСА

  3. СНИМИТЕ ПЕРЕДНИЙ ДАТЧИК ЧАСТОТЫ ВРАЩЕНИЯ

  4. ОТСОЕДИНИТЕ НАКОНЕЧНИК РУЛЕВОЙ ТЯГИ В СБОРЕ

  5. ОТСОЕДИНИТЕ СУППОРТ ПЕРЕДНЕГО ДИСКОВОГО ТОРМОЗА В СБОРЕ (для моделей с двигателями серии ZR, 4ZZ-FE производства ТМС)

  6. ОТСОЕДИНИТЕ СУППОРТ ПЕРЕДНЕГО ДИСКОВОГО ТОРМОЗА В СБОРЕ (за исключением моделей с двигателями серии ZR, 4ZZ-FE производства ТМС)

  7. СНИМИТЕ ПЕРЕДНИЙ ТОРМОЗНОЙ ДИСК (для моделей с двигателями серии ZR, 4ZZ-FE производства ТМС)

  8. СНИМИТЕ ПЕРЕДНИЙ ТОРМОЗНОЙ ДИСК (за исключением моделей с двигателями серии ZR, 4ZZ-FE производства ТМС)

  9. ОТСОЕДИНИТЕ НИЖНИЙ РЫЧАГ ПЕРЕДНЕЙ ПОДВЕСКИ

  10. СНИМИТЕ ПЕРЕДНЮЮ ПОЛУОСЬ В СБОРЕ

  11. СНИМИТЕ ПЕРЕДНИЙ НИЖНИЙ ШАРОВОЙ ШАРНИР

Передний Нижний Шаровой Шарнир -- Снятие



1. СНИМИТЕ ПЕРЕДНЕЕ КОЛЕСО


2. ОТВЕРНИТЕ ГАЙКУ СТУПИЦЫ ПЕРЕДНЕГО КОЛЕСА


COROLLA, AURIS. ZZE150 ZRE151,152 NDE150.Подвеска.Система Подвески.Передний Нижний Шаровой Шарнир Снятие

  1. С помощью SST и молотка освободите накерненную часть гайки ступицы переднего колеса.

    SST
    09930-00010
    ПРИМЕЧАНИЕ:
    Полностью освободите накерненную часть гайки ступицы переднего колеса, иначе можно повредить винт приводного вала.

  1. Включив тормоза, снимите гайку ступицы переднего колеса.



3. СНИМИТЕ ПЕРЕДНИЙ ДАТЧИК ЧАСТОТЫ ВРАЩЕНИЯ


    COROLLA, AURIS. ZZE150 ZRE151,152 NDE150

  1. Выверните болт, снимите зажим и отсоедините передний датчик частоты вращения.

    ПРИМЕЧАНИЕ:
    Убедитесь в том, что передний датчик частоты вращения полностью отсоединен от переднего амортизатора с цилиндрической винтовой пружиной.


    COROLLA, AURIS. ZZE150 ZRE151,152 NDE150

  1. Выверните болт и отсоедините передний датчик частоты вращения от поворотного кулака.

    ПРИМЕЧАНИЕ:
    1. Не допускайте попадания на наконечник датчика посторонних частиц.
    2. Будьте осторожны, чтобы не повредить передний датчик частоты вращения.
    3. Каждый раз при снятии датчика частоты вращения очищайте установочное отверстие датчика и расположенные рядом поверхности.


4. ОТСОЕДИНИТЕ НАКОНЕЧНИК РУЛЕВОЙ ТЯГИ В СБОРЕ

  1. Снимите шплинт и отверните гайку.



    COROLLA, AURIS. ZZE150 ZRE151,152 NDE150.Подвеска.Система Подвески.Передний Нижний Шаровой Шарнир Снятие

  1. Установите SST на наконечник рулевой тяги.

    SST
    09960-20010(09961-02060)
    ПРИМЕЧАНИЕ:
    Убедитесь, что верхние концы наконечника рулевой тяги и SST выровнены.


  1. При помощи SST отсоедините наконечник тяги от поворотного кулака.


    COROLLA, AURIS. ZZE150 ZRE151,152 NDE150.Подвеска.Система Подвески.Передний Нижний Шаровой Шарнир Снятие

    SST
    09960-20010(09961-02010)
    ПРИМЕЧАНИЕ:

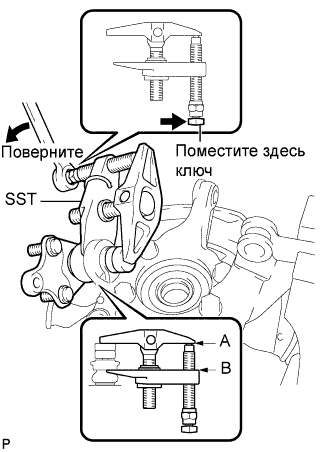

    1. При закреплении SST на поворотном кулаке обязательно привяжите строп SST, чтобы он не упал.
    2. Установите SST таким образом, чтобы линии A и B были параллельны.
    3. Обязательно устанавливайте ключ на деталь, указанную на рисунке.
    4. Старайтесь не повредить защитный кожух переднего дискового тормоза.
    5. Старайтесь не повредить пыльник шарового шарнира.
    6. Действуйте осторожно, чтобы не повредить поворотный кулак.


5. ОТСОЕДИНИТЕ СУППОРТ ПЕРЕДНЕГО ДИСКОВОГО ТОРМОЗА В СБОРЕ (для моделей с двигателями серии ZR, 4ZZ-FE производства ТМС)


    COROLLA, AURIS. ZZE150 ZRE151,152 NDE150

  1. Выверните 2 болта и отделите суппорт переднего дискового тормоза в сборе от поворотного кулака.

    ПРИМЕЧАНИЕ:
    Суппорт тормоза не должен висеть на гибком шланге, поэтому его следует закрепить проводом или каким-либо аналогичным приспособлением.


6. ОТСОЕДИНИТЕ СУППОРТ ПЕРЕДНЕГО ДИСКОВОГО ТОРМОЗА В СБОРЕ (за исключением моделей с двигателями серии ZR, 4ZZ-FE производства ТМС)


    COROLLA, AURIS. ZZE150 ZRE151,152 NDE150.Подвеска.Система Подвески.Передний Нижний Шаровой Шарнир Снятие

  1. Выверните 2 болта и отделите суппорт переднего дискового тормоза в сборе от поворотного кулака.

    ПРИМЕЧАНИЕ:
    Суппорт тормоза не должен висеть на гибком шланге, поэтому его следует закрепить проводом или каким-либо аналогичным приспособлением.


7. СНИМИТЕ ПЕРЕДНИЙ ТОРМОЗНОЙ ДИСК (для моделей с двигателями серии ZR, 4ZZ-FE производства ТМС)


    COROLLA, AURIS. ZZE150 ZRE151,152 NDE150.Подвеска.Система Подвески.Передний Нижний Шаровой Шарнир Снятие

  1. Снимите передний диск.

    УКАЗАНИЕ:
    Нанесите сборочные метки на диск и ступицу колеса.


8. СНИМИТЕ ПЕРЕДНИЙ ТОРМОЗНОЙ ДИСК (за исключением моделей с двигателями серии ZR, 4ZZ-FE производства ТМС)


    COROLLA, AURIS. ZZE150 ZRE151,152 NDE150.Подвеска.Система Подвески.Передний Нижний Шаровой Шарнир Снятие

  1. Снимите передний диск.

    УКАЗАНИЕ:
    Нанесите сборочные метки на диск и ступицу колеса.


9. ОТСОЕДИНИТЕ НИЖНИЙ РЫЧАГ ПЕРЕДНЕЙ ПОДВЕСКИ


COROLLA, AURIS. ZZE150 ZRE151,152 NDE150

  1. Выверните болт и отверните 2 гайки.

  1. Отсоедините нижний рычаг передней подвески от переднего нижнего шарового шарнира.



10. СНИМИТЕ ПЕРЕДНЮЮ ПОЛУОСЬ В СБОРЕ


    COROLLA, AURIS. ZZE150 ZRE151,152 NDE150

  1. Выверните 2 болта, снимите 2 гайки и отсоедините передний амортизатор в сборе с цилиндрической винтовой пружиной от поворотного кулака.

    УКАЗАНИЕ:
    Удерживая гайки на месте, ослабьте и выверните болты.


    COROLLA, AURIS. ZZE150 ZRE151,152 NDE150.Подвеска.Система Подвески.Передний Нижний Шаровой Шарнир Снятие

  1. Нанесите метки на приводной вал и ступицу переднего колеса в сборе.

  1. С помощью молотка с пластмассовым покрытием снимите поворотный кулак в сборе.

    ПРИМЕЧАНИЕ:
    Соблюдайте осторожность, чтобы не повредить чехол наружного шарнира передней полуоси и ротор датчика частоты вращения. Не следует чрезмерно выталкивать приводной вал ведущего колеса из полуоси в сборе.


11. СНИМИТЕ ПЕРЕДНИЙ НИЖНИЙ ШАРОВОЙ ШАРНИР

  1. Зажмите переднюю полуось в сборе в тисках.

    ПРИМЕЧАНИЕ:
    Не затягивайте тиски слишком сильно.

  1. Снимите шплинт и гайку.



    COROLLA, AURIS. ZZE150 ZRE151,152 NDE150.Подвеска.Система Подвески.Передний Нижний Шаровой Шарнир Снятие

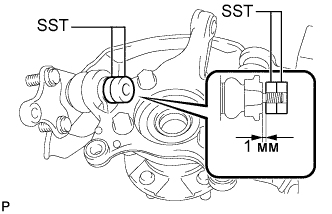

  1. Установите SST на передний нижний шаровой шарнир, как показано на рисунке.

    SST
    09960-20010(09961-02050,09961-02050)
    ПРИМЕЧАНИЕ:
    Измерьте зазор между SST и передней полуосью в сборе и убедитесь, что он равен 1 мм (0,04 дюйма).


    COROLLA, AURIS. ZZE150 ZRE151,152 NDE150.Подвеска.Система Подвески.Передний Нижний Шаровой Шарнир Снятие

  1. Используя SST, снимите передний нижний шаровой шарнир с передней полуоси в сборе, как показано на рисунке.

    SST
    09960-20010(09961-02010,09961-02050,09961-02050)
    ПРИМЕЧАНИЕ:
    1. Устанавливайте SST так, чтобы поверхности A и B располагались параллельно.
    2. Ключ необходимо устанавливать на деталь, указанную на рисунке.
    3. Действуйте осторожно, чтобы не повредить защитный кожух переднего нижнего шарового шарнира.
