Подвеска. Передний Амортизатор Повторная Сборка

Подвеска И Оси. COROLLA, AURIS. ZZE150 ZRE151,152 NDE150

Подвеска. COROLLA, AURIS. ZZE150 ZRE151,152 NDE150

Передний Амортизатор -- Повторная Сборка

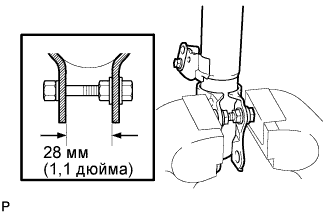

1. ЗАФИКСИРУЙТЕ ПЕРЕДНИЙ АМОРТИЗАТОР

Установите болт и гайку на передний амортизатор, как показано на рисунке, и закрепите передний амортизатор в тисках.

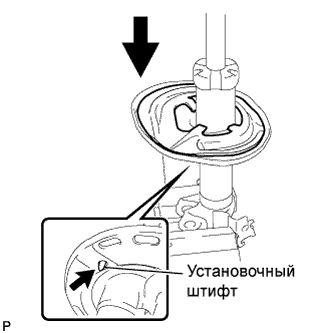

2. УСТАНОВИТЕ НИЖНЮЮ ИЗОЛИРУЮЩУЮ ПРОКЛАДКУ ПЕРЕДНЕЙ ЦИЛИНДРИЧЕСКОЙ ВИНТОВОЙ ПРУЖИНЫ

Установите нижнюю изолирующую прокладку передней цилиндрической винтовой пружины.
ПРИМЕЧАНИЕ:
Убедитесь в том, что установочный штифт нижней изолирующей прокладки передней цилиндрической винтовой пружины вставлен в отверстие в переднем амортизаторе.

3. УСТАНОВИТЕ БУФЕР ХОДА СЖАТИЯ ПЕРЕДНЕЙ ПРУЖИНЫ

4. УСТАНОВИТЕ ПЕРЕДНЮЮ ЦИЛИНДРИЧЕСКУЮ ВИНТОВУЮ ПРУЖИНУ

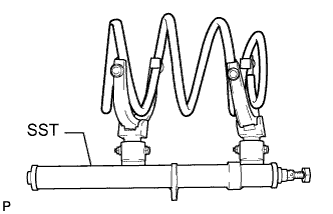

С помощью SST сожмите переднюю цилиндрическую винтовую пружину.
SST
09727-30021(09727-00010,09727-00021,09727-00031)
ПРИМЕЧАНИЕ:
Не пользуйтесь пневматическим ключом ударного действия. Это может привести к повреждению SST.

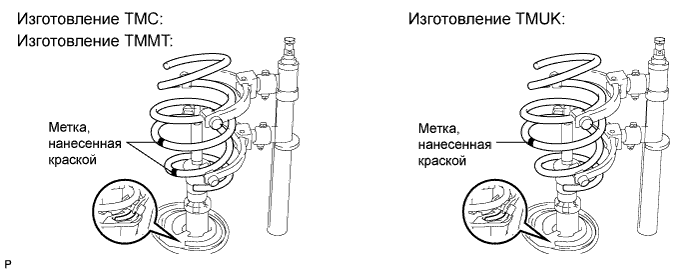

Установите переднюю цилиндрическую винтовую пружину.

ПРИМЕЧАНИЕ:
1. Убедитесь в том, что конец передней цилиндрической винтовой пружины располагается в углублении нижней чашки пружины.
2. Нанесенную краской метку цилиндрической винтовой пружины при установке следует обращать вниз.

5. УСТАНОВИТЕ ВЕРХНЮЮ ИЗОЛИРУЮЩУЮ ПРОКЛАДКУ ПЕРЕДНЕЙ ЦИЛИНДРИЧЕСКОЙ ВИНТОВОЙ ПРУЖИНЫ

6. УСТАНОВИТЕ ВЕРХНЮЮ ЧАШКУ ПЕРЕДНЕЙ ЦИЛИНДРИЧЕСКОЙ ВИНТОВОЙ ПРУЖИНЫ

7. УСТАНОВИТЕ ПЫЛЕЗАЩИТНОЕ УПЛОТНЕНИЕ ОПОРЫ ПЕРЕДНЕЙ ПОДВЕСКИ

8. УСТАНОВИТЕ ОПОРУ ПЕРЕДНЕЙ ПОДВЕСКИ В СБОРЕ

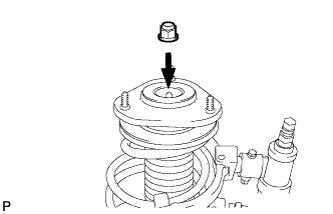

9. ПРЕДВАРИТЕЛЬНО ЗАТЯНИТЕ ГАЙКУ КРЕПЛЕНИЯ ПЕРЕДНЕЙ ОПОРЫ К ПЕРЕДНЕМУ АМОРТИЗАТОРУ

Предварительно затяните новую гайку крепления передней опоры к переднему амортизатору.
