Подвеска. Передний Амортизатор Разборка

Подвеска И Оси. COROLLA, AURIS. ZZE150 ZRE151,152 NDE150

Подвеска. COROLLA, AURIS. ZZE150 ZRE151,152 NDE150

Передний Амортизатор -- Разборка

1. ЗАКРЕПИТЕ ПЕРЕДНИЙ АМОРТИЗАТОР С ЦИЛИНДРИЧЕСКОЙ ВИНТОВОЙ ПРУЖИНОЙ

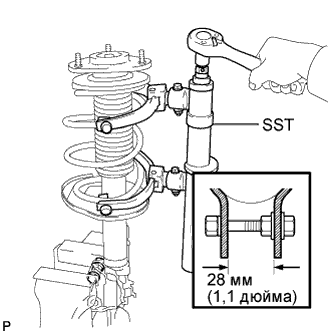

С помощью SST сожмите переднюю цилиндрическую винтовую пружину.
SST
09727-30021(09727-00010,09727-00021,09727-00031)
УКАЗАНИЕ:

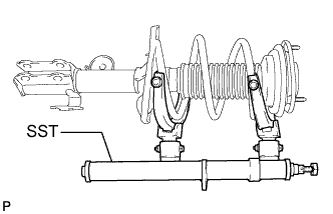

Если передняя цилиндрическая винтовая пружина сжимается под углом, для облегчения работ используйте 2 SST.

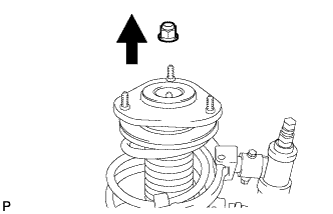

2. ОТВЕРНИТЕ ГАЙКУ КРЕПЛЕНИЯ ПЕРЕДНЕЙ ОПОРЫ К ПЕРЕДНЕМУ АМОРТИЗАТОРУ

Установите болт и гайку на нижнюю скобу амортизатора, как показано на рисунке, и закрепите передний амортизатор с цилиндрической винтовой пружиной в тисках.

Удостоверьтесь, что передняя цилиндрическая винтовая пружина сжата полностью.
ПРИМЕЧАНИЕ:
Не пользуйтесь пневматическим ключом ударного действия. Это может привести к повреждению SST.

3. СНИМИТЕ ОПОРУ ПЕРЕДНЕЙ ПОДВЕСКИ В СБОРЕ

4. СНИМИТЕ ПЫЛЕЗАЩИТНОЕ УПЛОТНЕНИЕ ОПОРЫ ПЕРЕДНЕЙ ПОДВЕСКИ

5. СНИМИТЕ ВЕРХНЮЮ ЧАШКУ ПЕРЕДНЕЙ ЦИЛИНДРИЧЕСКОЙ ВИНТОВОЙ ПРУЖИНЫ

6. СНИМИТЕ ВЕРХНЮЮ ИЗОЛИРУЮЩУЮ ПРОКЛАДКУ ПЕРЕДНЕЙ ЦИЛИНДРИЧЕСКОЙ ВИНТОВОЙ ПРУЖИНЫ

7. СНИМИТЕ ПЕРЕДНЮЮ ЦИЛИНДРИЧЕСКУЮ ВИНТОВУЮ ПРУЖИНУ

8. СНИМИТЕ БУФЕР ХОДА СЖАТИЯ ПЕРЕДНЕЙ ПРУЖИНЫ

9. СНИМИТЕ НИЖНЮЮ ИЗОЛИРУЮЩУЮ ПРОКЛАДКУ ПЕРЕДНЕЙ ЦИЛИНДРИЧЕСКОЙ ВИНТОВОЙ ПРУЖИНЫ
